50mm Signalisation Sonore
BM

L’avertisseur sonore BM est conçu pour un montage discret derrière un panneau ou un coffret, laissant visible uniquement un haut-parleur Ø30 mm. Il émet une alerte sonore claire de 75 à 90 dB tout en s’intégrant harmonieusement à l’environnement industriel.

  • Entrée de tension
  • Φ30
  • Alarme sonore
  • Alarmes
  • 75-90dB
  • Intérieur / Extérieur (Spécification D, type anti-gouttes uniquement)
  • IP30/IP34 (Spécification D, type anti-gouttes uniquement)
  • 50mm Signalisation Sonore BM
  • Alarme intégrée : Son audible jusqu'à 90 dB à 1 mètre.
  • Type de son : 2 modèles d'alarme sélectionnables.
  • Boîtier : Compact et léger (100 g).
  • Compatible NPN/PNP : Uniquement pour modèle 24V.
  • Conforme CE : Pour tension 24V AC/DC uniquement

Spécifications

DIMENSIONS - Ø30 mm (avant)
- 50 mm carré (arrière)
TENSION NOMINALE - 24V AC/DC
- 100V AC
- 220V AC
TYPE DE SON - Deux sons d'alarme distincts sélectionnables
MONTAGE - Montage sur panneau
- Intérieur uniquement
COULEUR DU BOÎTIER - Boîtier : Noir
- Anneau de montage : Chromé
- Panneau : Plastique ABS
VOLUME SONORE - Env. 75 dB à 1 mètre (24V)
- Env. 80 dB à 1 mètre (120V)
- Volume non réglable
MÉMORISATION DU SON Deux sons d'alarme :
- Bicolore rapide et alterné
- Ton monocouleur rapide et intermittent
CLASSE DE PROTECTION - IP34
REMARQUES - Contact sec tel qu'un interrupteur ou un relais
- Compatible NPN/PNP pour modèle 24V uniquement
FONCTIONNEMENT - Le son s’active uniquement lors de la fermeture du contact
- Le son s’arrête à l’ouverture du contact

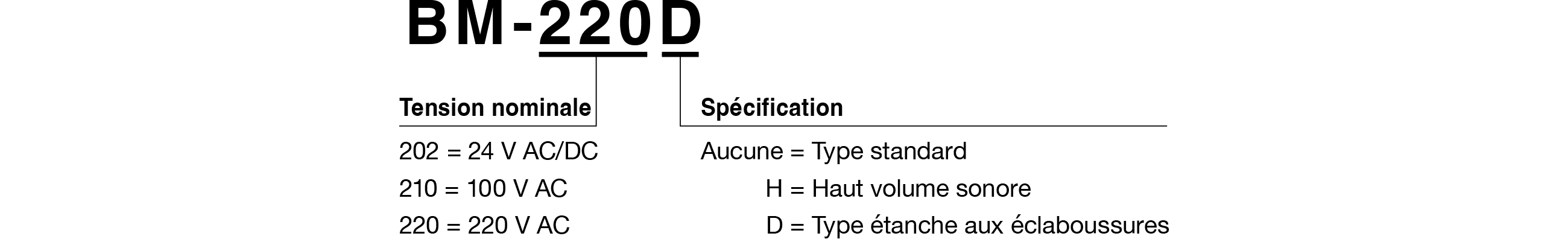

Code modèle

Code modèle

Liste des produits

Référence Tension nominale Caractéristiques
BM-202 24 V AC/DC Type standard, 80 dB
BM-210 100 V AC Type standard, 85 dB
BM-220 220 V AC
BM-202H 24 V AC/DC Haut volume sonore, 85 dB
BM-210H 100 V AC Haut volume sonore, 90 dB
BM-220H 220 V AC
BM-202D 24 V AC/DC Type étanche aux éclaboussures, 75 dB
BM-210D 100 V AC Type étanche aux éclaboussures, 80 dB
BM-220D 220 V AC
