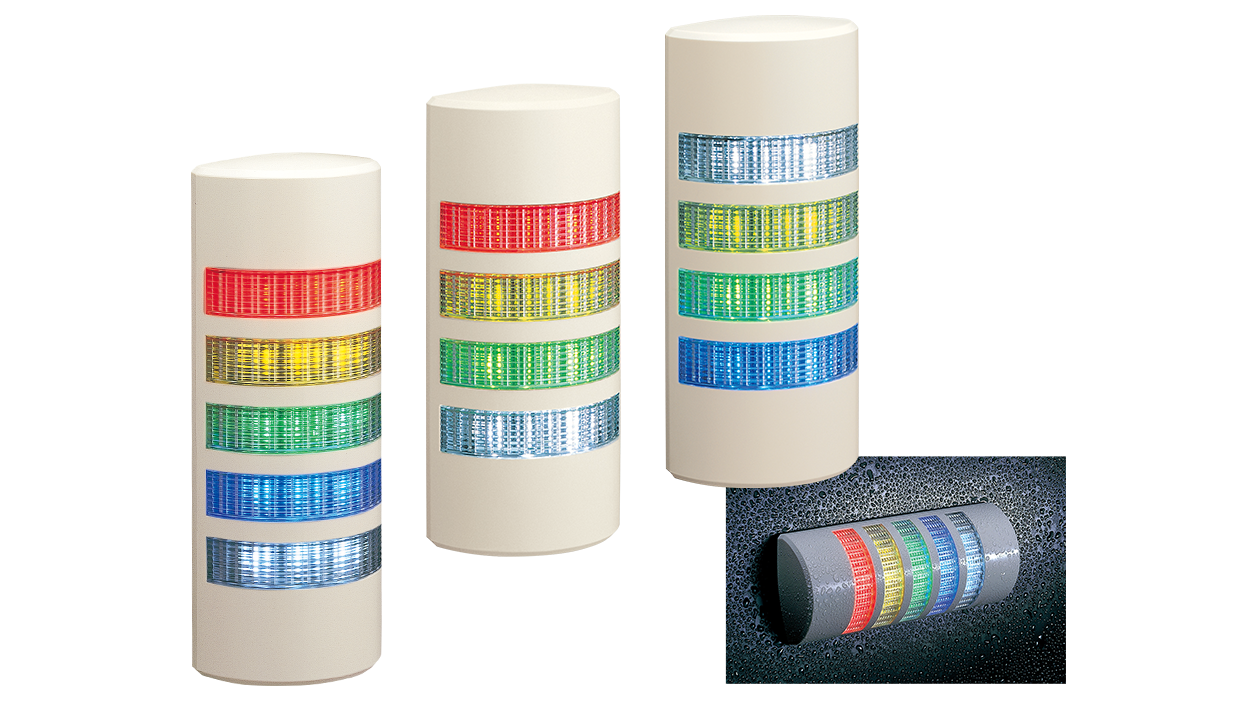

Colonnes lumineuses à montage mural de 37,5 mm
WEP

Optimisez la visibilité de vos équipements avec les colonnes lumineuses murales WEP — compactes, avec une profondeur de 37,5 mm, certifiées IP65, compatibles PLC, et conçues pour une intégration fluide et une signalisation fiable.

  • Contrôle des E/S
  • Colonnes lumineuses
  • W90 × D37.5
  • En continu
  • Clignotant
  • Alarmes
  • 90dB (Type FB)
  • Intérieur seulement
  • IP65
  • IP54 (Type FB, vertical)
  • Rouge
  • Ambre
  • Vert
  • Bleu
  • Blanc
  • Colonnes lumineuses à montage mural de 37,5 mm WEP
  • Lentille verticale claire : Pour une luminosité longue portée améliorée.
  • Type FB : Alarme intégrée allant jusqu’à 90dB à 1m.
  • Montage : Vertical et horizontal.
  • Couleur du boîtier : Gris clair.
  • Lentille : Polycarbonate de résine pour une résistance supérieure aux impacts et à la chaleur et pour une durabilité et une diffusion de la lumière supérieures.
  • Compatible NPN/PNP : Branchement direct au PLC (24V CC UNIQUEMENT)
  • Mode d’éclairage : Continu et clignotant (le clignotant n'est disponible que pour le type FB)
  • IP65 anti-poussière et imperméable (sauf pour le type FB : IP54).
  • Coloris disponibles : Rouge, ambre, vert, bleu, clair/blanc.

Caractéristiques du modèle

Dimensions Profil de 37.5mm
Tension nominale 24V AC/DC
Fonctions
  • Continu
  • Continu, Alarmes, Clignotant (uniquement disponible pour le type FB)
Montage Montage mural
Couleur du corps Gris clair
Style du corps Pré-assemblé, pré-câblé
Étages empilables Disponible en versions de 3 à 5 étages
Couleurs du module Rouge, Ambre, Vert, Bleu, Transparent
Style audible Alarme 1: Sélectionnable, monotone, intermittente (bip rapide); 90dB (à 1m)
Alarme 2: Sélectionnable, monotone, intermittente (bip lent); 90dB (à 1m)
Normes de conformité Marquage CE, Composant Reconnu UL (US), RoHS
Indice de protection IP65, IP54(Type FB)

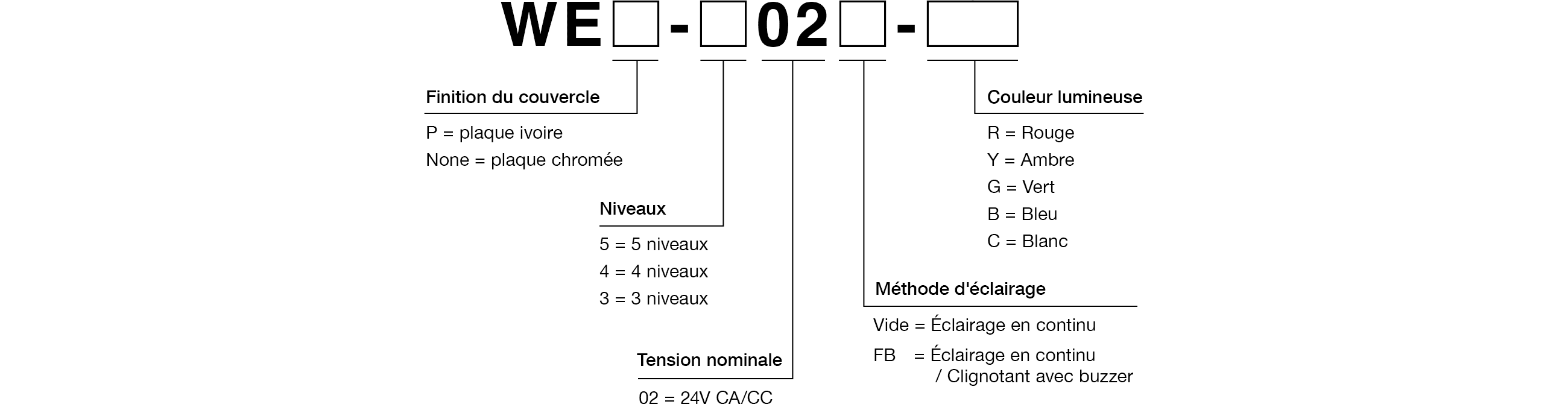

Code du modèle

Code du modèle

Liste des produits

Référence Couleur du capot Nombre d’étages Tension nominale Fonction Avertisseur sonore Couleur de l’éclairage
WEP-302-RYG Gris clair 3 24 V CA/CC En continu - Rouge, Orange, Vert
WEP-302-RYB Gris clair 3 24 V CA/CC En continu - Rouge, Orange, Bleu
WEP-302-RYC Gris clair 3 24 V CA/CC En continu - Rouge, Orange, Blanc
WEP-302FB-RYG Gris clair 3 24 V CA/CC En continu et clignotement ✔ Rouge, Orange, Vert
WEP-302FB-RYB Gris clair 3 24 V CA/CC En continu et clignotement ✔ Rouge, Orange, Bleu
WEP-302FB-RYC Gris clair 3 24 V CA/CC En continu et clignotement ✔ Rouge, Orange, Blanc
WEP-402-RYGB Gris clair 4 24 V CA/CC En continu - Rouge, Orange, Vert, Bleu
WEP-402-RYGC Gris clair 4 24 V CA/CC En continu - Rouge, Orange, Vert, Blanc
WEP-402FB-RYGB Gris clair 4 24 V CA/CC En continu et clignotement ✔ Rouge, Orange, Vert, Bleu
WEP-402FB-RYGC Gris clair 4 24 V CA/CC En continu et clignotement ✔ Rouge, Orange, Vert, Blanc
WEP-502-RYGBC Gris clair 5 24 V CA/CC En continu - Rouge, Orange, Vert, Bleu, Blanc
WEP-502FB-RYGBC Gris clair 5 24 V CA/CC En continu et clignotement ✔ Rouge, Orange, Vert, Bleu, Blanc

(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".

Téléchargements de fichiers

(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".

manuel d'instructions

CAO 2D / CAO 3D

Spécifications du produit

WEP-302(FB)  

WEP-302(FB)  

Pièces de rechange

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement
Cover ：WEP-302 with Name Plate
B32310021-21F1 1
Cover ：WEP-302FB with Name Plate
B32310021-21F2 1
WEP-402(FB)  

WEP-402(FB)  

Pièces de rechange

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement
Cover ：WEP-402 with Name Plate
B32310021-31F2 1
Cover ：WEP-402FB with Name Plate
B32310021-31F1 1
WEP-502(FB)  

WEP-502(FB)  

Pièces de rechange

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement
Cover ：WEP-502 with Name Plate
B32310021-11F1 1
Cover ：WEP-502FB with Name Plate
B32310021-11F2 1
