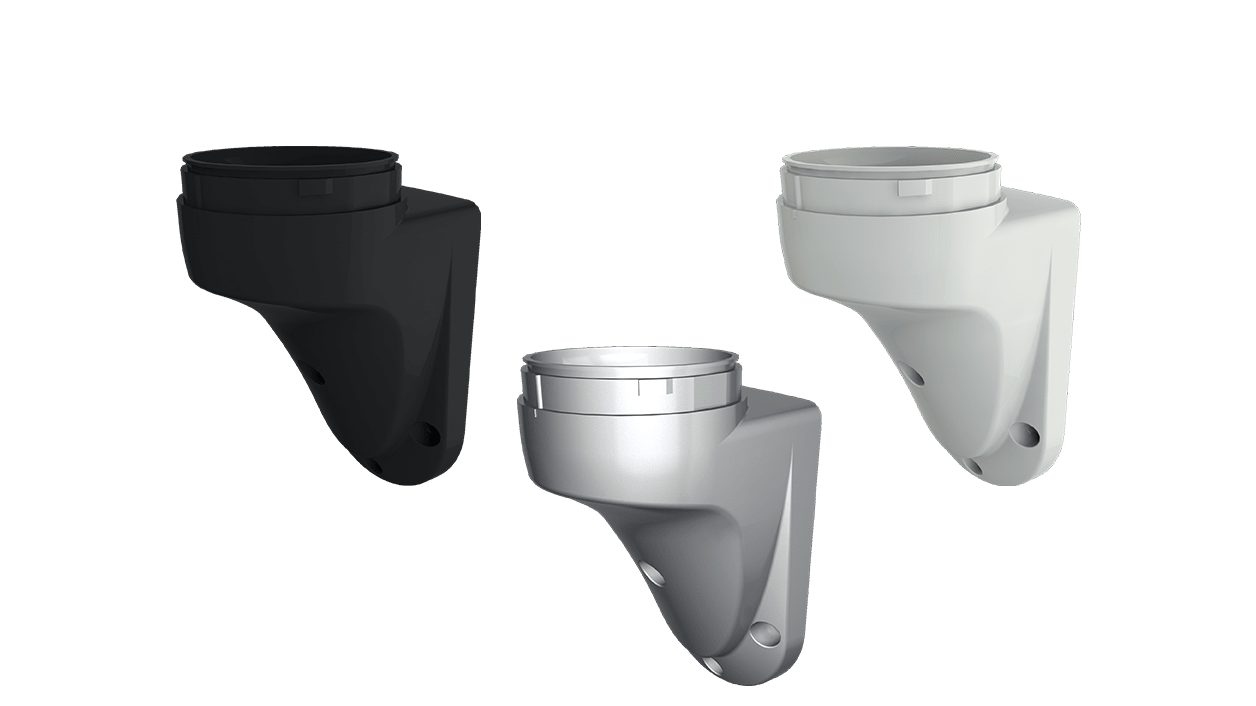

Support mural
SZ-110
Le support mural SZ-110 est conçu pour une installation sécurisée de la colonne lumineuse LS7 sur les surfaces murales. Il permet un alignement correct et une étanchéité efficace, garantissant une performance fiable en intérieur. Les accessoires de montage sont inclus pour une installation facile.
- Options
- Intérieur
- IP54
Caractéristiques du produit
DIMENSIONS | - φ70 x 127 x 87mm |
MATÉRIAU DU CORPS | - Support : ABS - Rondelle : Caoutchouc |
COULEUR DU CORPS | - Noir - Argent - Blanc cassé |
MASSE | - Environ 100g (Unité principale) - Environ 30g (Accessoires) |
MODÈLES COMPATIBLES | - Tour de signalisation LS7 |
EXIGENCES D'INSTALLATION | - Utilisation en intérieur uniquement - Installer sur une surface plane et stable - Éviter les vibrations excessives |
REMARQUES | - Assurez-vous que le joint d'étanchéité et le joint torique sont en place - Ne pas utiliser le support comme levier pour grimper |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
Spécifications du produit
