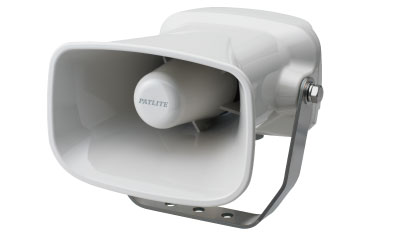

Haut-parleur d’alarme vocale MP3
EHV
Conçu pour les environnements industriels exigeants, le haut-parleur d’alarme vocale MP3 EHV offre une pression sonore élevée de 110 dB à 1 mètre. Il dispose d’un mode signal pour des alertes audibles puissantes et d’un mode information pour des messages plus doux. Résistant aux vibrations, il intègre trois niveaux de volume réglables, plusieurs modes de lecture, ainsi que des options de câblage par câble cablé ou bornier. Le modèle M1 prend en charge les sorties transistor NPN et PNP, avec possibilité de mettre à jour jusqu’à 220 secondes de messages MP3 via carte SD.
- Contrôle des E/S
- Signalisation sonore MP3
- Tonalités / Mélodie / Voix
- 110dB
- Intérieur / Extérieur
- IP65 (droit)
Caractéristiques du produit
Caractéristiques du produit
- 30 % plus compact que le modèle EWH précédent, facilitant l'installation dans les espaces réduits.
- Résistance accrue aux vibrations jusqu’à 4,5 G.
- Niveau sonore jusqu’à 110 dB à 1 mètre, malgré sa taille réduite.
- Connexion possible par câble ou borniers à vis.
- Intègre 4 modes de lecture, configurables via les signaux d’entrée.
- Compatible avec les signaux d’entrée PNP et NPN.
- Conforme à la directive RoHS sur les substances dangereuses.
- Boîtier IP65 étanche à la poussière et aux projections d’eau (voir manuel d’utilisation).
- Messages enregistrés sur carte SD, mise à jour possible sur site.
- Certifié UL (Underwriters Laboratories) pour la sécurité.
- Marquage CE applicable aux modèles à alimentation CC.
Modes de lecture
- Normal
- Priorité d’entrée
- Maintien
- Mémoire
Modes de commande
- Réduction sonore
- Usine
- Annonce publique
- Bit/Binaire
- Lecture MP3 ON/OFF
- Lecture forcée
- Sélection de groupe
Attribution des bornes d'entrée
- Lecture
- Arrêt
- Réinitialisation
- Réduction sonore
Vidéo
Spécifications
| Tension nominale | - 12–24 V CC - 12–48 V CC - 100–240 V CA |
|---|---|
| Sortie sonore | - 63 sons sélectionnables |
| Méthode de fixation | - Montage par support (inclus) |
| Couleur du boîtier | - Gris clair |
| Niveau de pression acoustique | - Jusqu’à 110 dB à 1 m |
| Stockage sonore | - Jusqu’à 63 sons (voir spécifications) - 4 modes de lecture sélectionnables |
| Sélection de canal | - Mode Bit : entrée 8 canaux - Mode binaire : entrée 63 canaux |
| Certifications | - UL 464 - CSA C22.2 No. 205-M1983 - FCC Part 15 Subpart B Classe A - CE (modèles CC) - Conforme RoHS |
| Indice de protection | - IP65 |
| Fonctions principales | - Atténuation sonore - Lecture de fichiers MP3 (via carte SD) - Interface par câble ou bornier - Entrée PNP/NPN - Codec audio MPEG Layer-3 sous licence Fraunhofer IIS et Thomson |
| Remarques | - Résistance aux vibrations : 4,5 G |
Échantillon (son/audio)

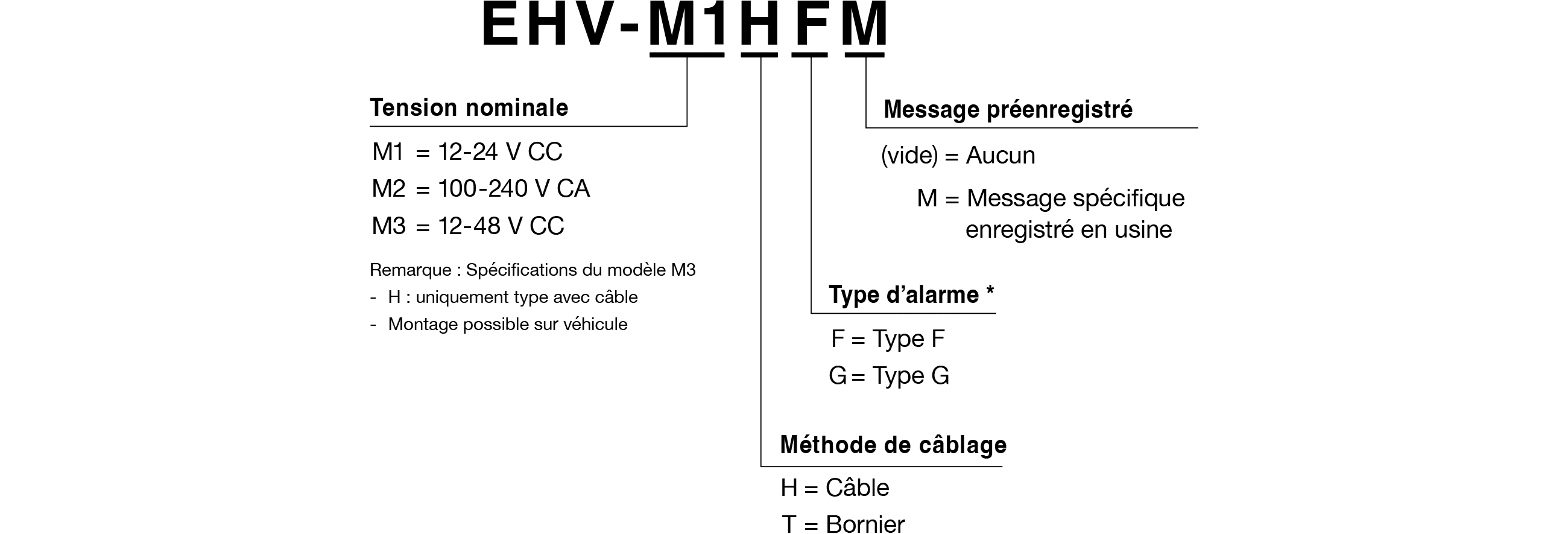

Configuration de la référence
Code du modèle
Veuillez consulter le tableau de sélection des sons d’alarme dans le catalogue général pour plus de détails.
Liste des modèles
| Référence | Tension nominale | Méthode de câblage | Type d’alarme | Message préenregistré |
|---|---|---|---|---|
| EHV-M1H □ | 12 - 24 V CC | Câble | F / G | - |
| EHV-M1T □ | 12 - 24 V CC | Bornier | F / G | - |
| EHV-M2H □ | 100~240 V CA | Câble | F / G | - |
| EHV-M2T □ | 100~240 V CA | Bornier | F / G | - |
| EHV-M1H □ M | 12 - 24 V CC | Câble | F / G | ✔ |
| EHV-M1T □ M | 12 - 24 V CC | Bornier | F / G | ✔ |
| EHV-M2H □ M | 100~240 V CA | Câble | F / G | ✔ |
| EHV-M2T □ M | 100~240 V CA | Bornier | F / G | ✔ |
| EHV-M3H □ | 12~48 V CC | Câble | F / G | - |
| EHV-M3H □ M | 12~48 V CC | Câble | F / G | ✔ |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
EHV/EHS Web Manual (En) (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D_CAD_[dxf]Spécifications du produit
Autre
Pièces de rechange
EHV
EHV
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
V13100076-F1 | 1 | ||||
|
V21100522-F1 | 1 |
With pan head machine screw 4×14 with flat spring washer. |
