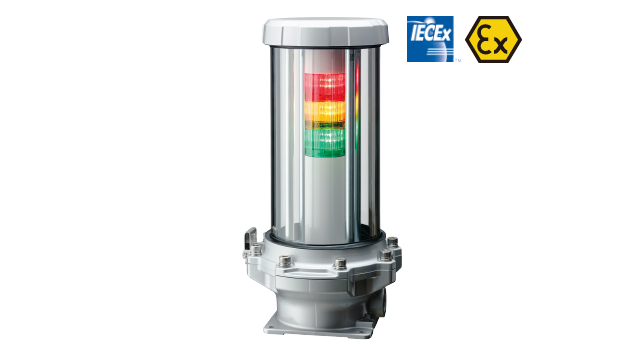

Colonne lumineuse antidéflagrante
EDLR
Colonne lumineuse robuste pour afficher des alertes dans des environnements dangereux, potentiellement inflammables et explosifs, tels que la production chimique, pétrochimique, minérale/gaz naturel.
- Contrôle des E/S
- Φ228
- En continu
- Clignotant
- Extérieur
- Intérieur
- IP66
- Rouge
- Ambre
- Vert
- Colonne lumineuse
Caractéristiques du produit
- Enceinte antidéflagrante "d"
- Certifiée pour les environnements gaz de Zone 1 et de Zone 2
- Compatible ATEX et IECEx
- Les LED rouge, orange et verte disposent d'une fonction clignotante pour indiquer différents degrés d'alerte.
- Boîtier robuste en aluminium moulé sous pression et verre transparent dur
- Signalisation lumineuse très durable, idéale pour les sites dangereux : installations de gaz, lignes de peinture, centrales électriques, usines chimiques, aciéries.
(Attention)
Un presse-étoupe Ex certifié (Marquage : Ex db ⅡC Gb) doit être utilisé avec l'équipement et installé conformément à la norme EN/IEC 60079-14.
Spécifications
| Modèle | EDLR-302F | EDLR-3M2F | |
|---|---|---|---|
| Tension nominale | 24V CC | 100-240V CA (50/60Hz) | |
| Température ambiante | -20℃ à +50℃ | ||
| Humidité ambiante de fonctionnement | Moins de 90 % (pas de condensation) | ||
| Emplacement de montage | intérieur et extérieur | ||
| Sens de montage | Droit | ||
| Indice de protection | IP66 | ||
| Condition environnementale | Droit | ||
| Fréquence de clignotement | 60±2 clignotement par minute | ||
| Masse (Tolérance ±10%) | 9kg | ||
| Spécifications antidéflagrantes | Marquage Ex | IECEx - Ex db ⅡB+H₂ T6 Gb ATEX - Ⅱ 2 G Ex db ⅡB+H₂ T6 Gb |
|
| Zone antidéflagrante | Zone 1 (Emplacements dangereux de classe I) Zone2 (Emplacements dangereux de classe II) |
||
Définition des références
Comment commander
Liste des produits
| Modèlel | Tension nominale | Couleur LED |
|---|---|---|
| EDLR-302F-RYG-E | 24V CC | Rouge, Orange, Vert |
| EDLR-3M2F-RYG-E | 100-240V AC | Rouge, Orange, Vert |
catalogues
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Instruction Manual (En) (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D_CAD［dxf］Spécifications du produit
