Colonnes lumineuses（Φ100mm）
LR10
Colonne lumineuse avec différents modes de signalisation et compatibilité extérieure
- Contrôle des E/S
- Connecteur M12
- Colonnes lumineuses
- Φ100
- Intérieur
- Extérieur
- IP66
- IP69K
- Rouge
- Ambre
- Vert
- Bleu
- Blanc
Caractéristiques du produit
Divers modes de signalisation (Continu, clignotant, flash et gyrophare)
En plus du continu et du clignotant, qui sont disponibles avec les colonnes lumineuses standards, le flash et la fonction gyrophare ont été ajoutés.
Le mode de signalisation optimal peut être choisi en fonction de vos besoins.
Cliquez ici pour for video showing lighting patterns.
IP66/69K, Fiable même dans des environnements difficiles
L'indice de protection à l'eau et à la poussière le plus élevé pour les colonnes lumineuses.
Non seulement il peut être utilisé à l'extérieur, mais il peut également être utilisé en toute sécurité dans les usines et autres installations agroalimentaires.
Indice de protection
- IP6X:
- Résistant à la poussière (empêche complètement la poussière de pénétrer.)
- IPX6:
- Protège contre les jets violents (Puissants jets d'eau avec buses venant de toutes les directions)
- IP69K
- Il n'y a aucune pénétration d'eau lorsque la colonne lumineuse est soumise à des projections d'eau chaude à 80 ℃ pulvérisée à une pression de 80-100 BAR et à un débit de 14-16 litres/minute, à 10/15 cm de distance provenant d'angles à 0, 30, 60 et 90 degrés, par des buses spécialement prévues pour ce test, pendant que la colonne est mise en rotation sur un plan horizontal.
Indice de protection
- IP6X:
- Résistant à la poussière (empêche complètement la poussière de pénétrer.)
- IPX6:
- Protège contre les jets violents (Puissants jets d'eau avec buses venant de toutes les directions)
- IP69K
- Il n'y a aucune pénétration d'eau lorsque la colonne lumineuse est soumise à des projections d'eau chaude à 80 ℃ pulvérisée à une pression de 80-100 BAR et à un débit de 14-16 litres/minute, à 10/15 cm de distance provenant d'angles à 0, 30, 60 et 90 degrés, par des buses spécialement prévues pour ce test, pendant que la colonne est mise en rotation sur un plan horizontal.

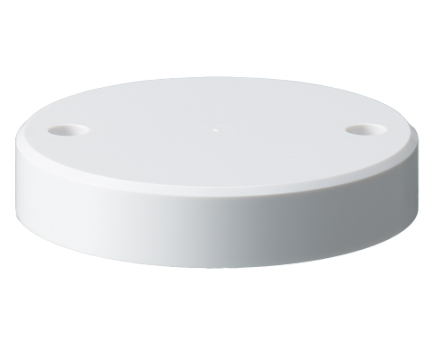

Le couvercle et le buzzer maintenus par 2 vis de fixation sont disponibles en option.
Cette possibilité de fixation du couvercle ou du buzzer par 2 vis traversantes permet de garantir un maintien de l'ensemble dans les cas de fortes vibrations et chocs.
Contactez-nous pour personnaliser vos combinaisons de couleurs
Applications
Définition des références
Liste des produits
| Modèle | Nombre de niveaux |
Tension nominale | Avertisseur sonore | Couleur lumineuse |
|---|---|---|---|---|
| LR10-102WJNW-R/Y/G | 1 | DC24V | Aucun | Rouge /Ambre / Vert |
| LR10-202WJNW-RY/RG | 2 | Rouge・Ambre / Rouge・Vert | ||
| LR10-302WJNW-RYG | 3 | Rouge・Ambre・Vert | ||
| LR10-402WJNW-RYGB | 4 | Rouge・Ambre・Vert・Bleu | ||
| LR10-502WJNW-RYGBC | 5 | Rouge・Ambre・Vert・Bleu・Blanc | ||
| LR10-1M2WJNW-R/Y/G | 1 | AC100-240V | Rouge /Ambre / Vert | |
| LR10-2M2WJNW-RY/RG | 2 | Rouge・Ambre / Rouge・Vert | ||
| LR10-3M2WJNW-RYG | 3 | Rouge・Ambre・Vert | ||
| LR10-4M2WJNW-RYGB | 4 | Rouge・Ambre・Vert・Bleu | ||
| LR10-5M2WJNW-RYGBC | 5 | Rouge・Ambre・Vert・Bleu・Blanc | ||
| LR10-102WJBW-R/Y/G | 1 | DC24V | Avec avertisseur sonore | Rouge /Ambre / Vert |
| LR10-202WJBW-RY/RG | 2 | Rouge・Ambre / Rouge・Vert | ||
| LR10-302WJBW-RYG | 3 | Rouge・Ambre・Vert | ||
| LR10-402WJBW-RYGB | 4 | Rouge・Ambre・Vert・Bleu | ||
| LR10-502WJBW-RYGBC | 5 | Rouge・Ambre・Vert・Bleu・Blanc | ||
| LR10-1M2WJBW-R/Y/G | 1 | AC100-240V | Rouge /Ambre / Vert | |
| LR10-2M2WJBW-RY/RG | 2 | Rouge・Ambre / Rouge・Vert | ||
| LR10-3M2WJBW-RYG | 3 | Rouge・Ambre・Vert | ||
| LR10-4M2WJBW-RYGB | 4 | Rouge・Ambre・Vert・Bleu | ||
| LR10-5M2WJBW-RYGBC | 5 | Rouge・Ambre・Vert・Bleu・Blanc | ||
| LR10-302WMNW-RYG | 3 | DC24V (Connecteur M12) |
Aucun | Rouge・Ambre・Vert |
| LR10-02WJNW | 0 | DC24V | Aucun | Aucun |
| LR10-M2WJNW | 0 | AC100-240V | Aucun | Aucun |
| LR10-WMNW | 0 | DC24V (Connecteur M12) |
Aucun | Aucun |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manuel d'installation (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
-
3D_CAD［IGS］
-
3D_CAD［STEP］
-
3D_CAD［x_t］
LR10-02(M2)WJNW［dxf］
LR10-WJNW［IGS］Spécifications du produit
Pièces de rechange
LR10
LR10
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
GA0001577-F1 | 1 | ||||
|
GA0001587-F1 | 1 | ||||
|
GA0001588-F1 | 2～7 Depends on the number of tiers. |
