Balise clignotante robuste et adaptée à l'extérieur
GL10

Conception robuste pour une utilisation dans des conditions difficiles, y compris sur des engins de chantier, avec une visibilité exceptionnelle sous un soleil intense

  • Entrée de tension
  • Contrôle de communication CAN
  • Φ100
  • Balises de signalisation
  • Clignotant
  • IP69K
  • Rouge
  • Ambre
  • Vert
  • Balise clignotante robuste et adaptée à l'extérieur GL10
  • Balise clignotante robuste et adaptée à l'extérieur GL10
  • Balise clignotante robuste et adaptée à l'extérieur GL10
  • Balise clignotante robuste et adaptée à l'extérieur GL10
  • Balise clignotante robuste et adaptée à l'extérieur GL10

Performance durable dans des conditions difficiles


Résistance supérieure aux vibrations et aux impacts

- Résistance aux vibrations 110m/s2
- Résistance aux chocs 1,000m/s2

Résistance supérieure à la poussière et à l'eau


- Construction IP69K pour une meilleure résistance à la poussière et à l'eau
- Convient au nettoyage à haute température et à haute pression

>>Vidéo de test d'étanchéité



Résistance supérieure aux vibrations et aux impacts

- Résistance aux vibrations 110m/s2
- Résistance aux chocs 1,000m/s2

Résistance supérieure à la poussière et à l'eau

- Construction IP69K pour une meilleure résistance à la poussière et à l'eau
- Convient au nettoyage à haute température et à haute pression

>>Vidéo de test d'étanchéité

Résistant aux variations de température et d'humidité

Température ambiante de fonctionnement : -40 à +85℃
La fonction de ventilation empêche la formation de buée due à la condensation

Résistant aux variations de température et d'humidité

Température ambiante de fonctionnement : -40 à +85°C
La fonction de ventilation empêche la formation de buée due à la condensation

Conforme à diverses normes internationales, notamment CEM (compatibilité électromagnétique) : ISO13766-1 et tests environnementaux : ISO16750, réglementé pour les véhicules

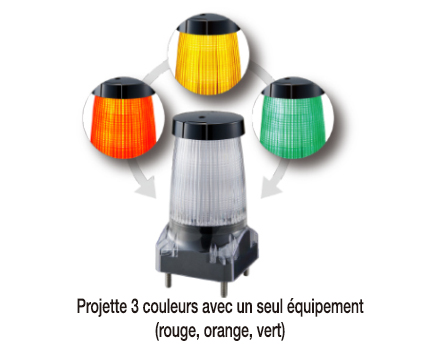

Projette 3 couleurs avec un seul équipement

  • Les états de fonctionnement peuvent être déchiffrés de manière intuitive grâce à une combinaison de 3 couleurs de lumière et de différents modèles de flash
  • Des modèles de flash distincts peuvent être attribués à chaque couleur pour accentuer les différences d'états de fonctionnement (également très utile pour les personnes souffrant de daltonisme).

*Les 3 modèles de flash ci-dessus sont préconfigurés et fixes pour les modèles à tension contrôlée
*13 modèles de flash peuvent être configurés pour les modèles de communication CAN

>>Vidéo sur les modèles de flash



2 Options de contrôle disponibles

Contrôle par protocole CANbus

  • Compatible avec SAE J1939 : protocole de communication CAN parfaitement adapté aux engins de chantier.
  • 13 types de modes de flash et 4 niveaux de gradation peuvent être configurés via la commande CAN.
  • L'état de fonctionnement de la couleur de la lumière, y compris le modèle de flash, peut être surveillé et acquis via la communication CAN.
  • Détection automatique et connexion à 250 kbps/500 kbps

Contrôle par sortie TOR 12-24V CC

  • Contrôle par sortie TOR 12-24V CC (tension standard)
  • Type sans communication, contrôlable avec une application de tension conventionnelle
  • 3 modèles de flash sont fixes et préconfigurés pour une indication d'état optimale en rouge, orange et vert.

*La fonction d'acquisition d'état n'est pas prise en charge pour ce modèle

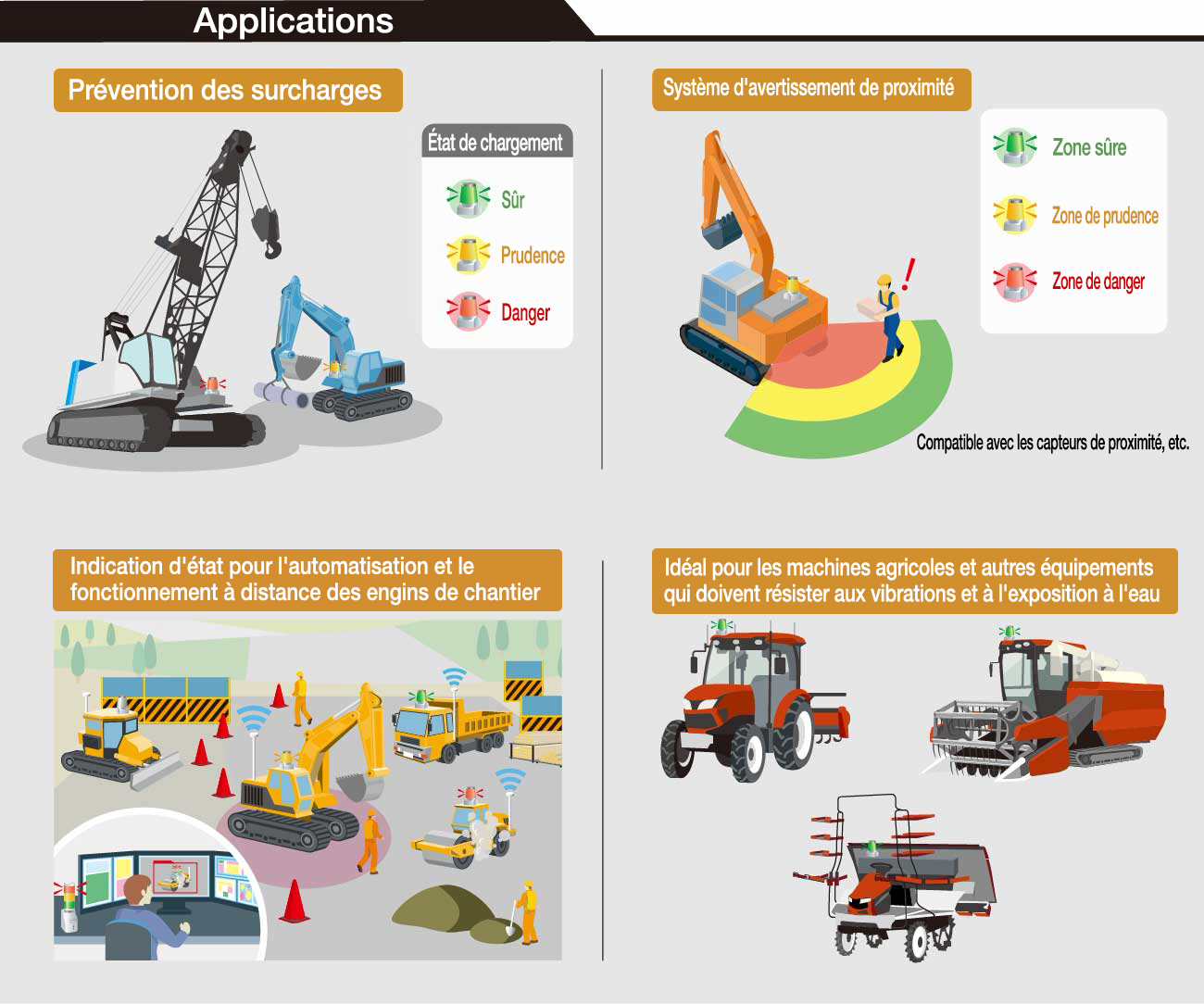

Applications

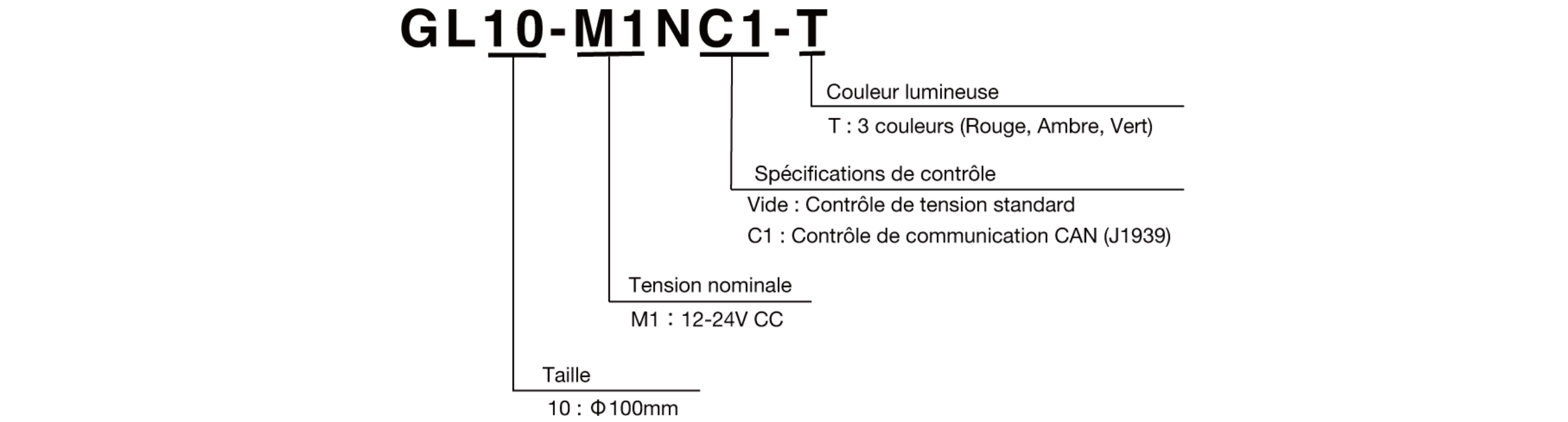

Comment commander

Liste des produits



Modèle Tension nominale Couleur lumineuse Spécifications de contrôle Modèle de flash
GL10-M1NC1-T 12V-24V CC 3 couleurs
(rouge, ambre, vert)
Contrôle de communication CAN
(J1939)
Sélectionnable parmi 13 modèles
GL10-M1N-T Contrôle de tension standard Rouge : Triple flash
Ambre : Double flash
Green : Flash lent (simple) ] 
