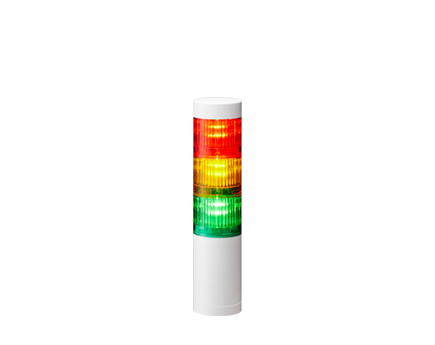

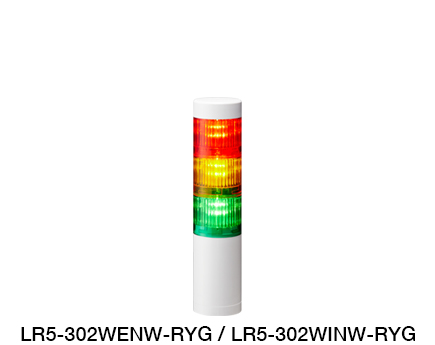

Colonne Lumineuse Ø50 (Communication Ethernet / EtherNet/IP)
Série LR5-LAN

La série LR5-LAN est conçue pour les usines intelligentes et les environnements IoT industriels, avec des modèles dédiés disponibles pour Ethernet (HTTP(S), Modbus/TCP) et EtherNet/IP. Chaque modèle permet un contrôle direct via LAN afin de centraliser la signalisation lumineuse et sonore, tandis que le serveur Web intégré et l’indice de protection IP65 contribuent à simplifier la conception du système et à réduire les besoins de maintenance sur site.

  • Ethernet
  • Colonnes lumineuses
  • Φ50
  • En continu
  • Clignotant
  • Alarmes
  • Intérieur
  • IP65
  • IP54
  • Rouge
  • Ambre
  • Vert
  • Bleu
  • Blanc
  • Colonne Lumineuse Ø50 (Communication Ethernet / EtherNet/IP) Série LR5-LAN
  • Colonne Lumineuse Ø50 (Communication Ethernet / EtherNet/IP) Série LR5-LAN
  • Colonne Lumineuse Ø50 (Communication Ethernet / EtherNet/IP) Série LR5-LAN
  • Colonne Lumineuse Ø50 (Communication Ethernet / EtherNet/IP) Série LR5-LAN
  • Colonne Lumineuse Ø50 (Communication Ethernet / EtherNet/IP) Série LR5-LAN
  • Colonne Lumineuse Ø50 (Communication Ethernet / EtherNet/IP) Série LR5-LAN
  • Colonne Lumineuse Ø50 (Communication Ethernet / EtherNet/IP) Série LR5-LAN
  • Colonne Lumineuse Ø50 (Communication Ethernet / EtherNet/IP) Série LR5-LAN

Commande directe par PC et PLC pour colonnes lumineuses connectées au réseau LAN

Important : choisissez votre modèle avec soin

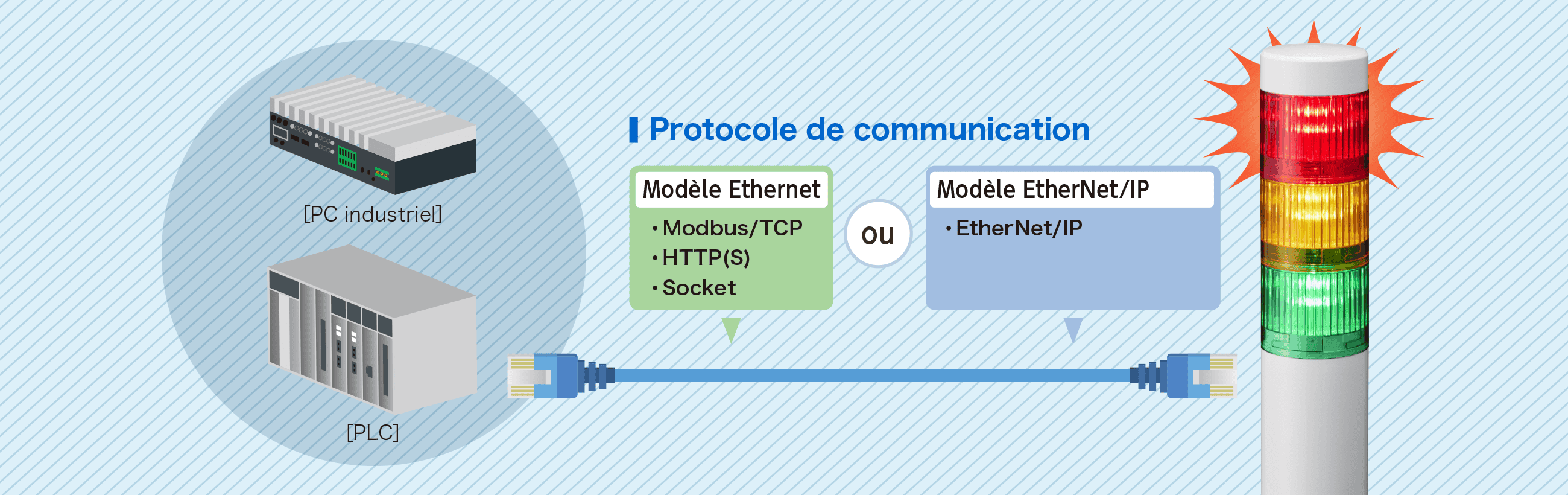

La série LR5-LAN se compose de deux modèles dédiés distincts qui ne sont pas interchangeables. Veuillez vérifier les protocoles requis par votre système avant de commander :

  • Modèle Ethernet : prend en charge Socket, HTTP(S) et Modbus/TCP. (Ne prend pas en charge EtherNet/IP)
  • Modèle EtherNet/IP : prend uniquement en charge EtherNet/IP. (Ne prend pas en charge HTTP(S) ni Modbus/TCP)

Si vous ne savez pas quel modèle votre système nécessite, consultez le tableau « Fonctions compatibles » ci-dessous ou contactez-nous avant de passer commande.

Avant
Les systèmes basés sur des PC industriels nécessitaient des cartes d'interface de sorties numériques, ce qui augmentait le nombre de composants et compliquait la gestion des stocks et des délais de livraison.
Après

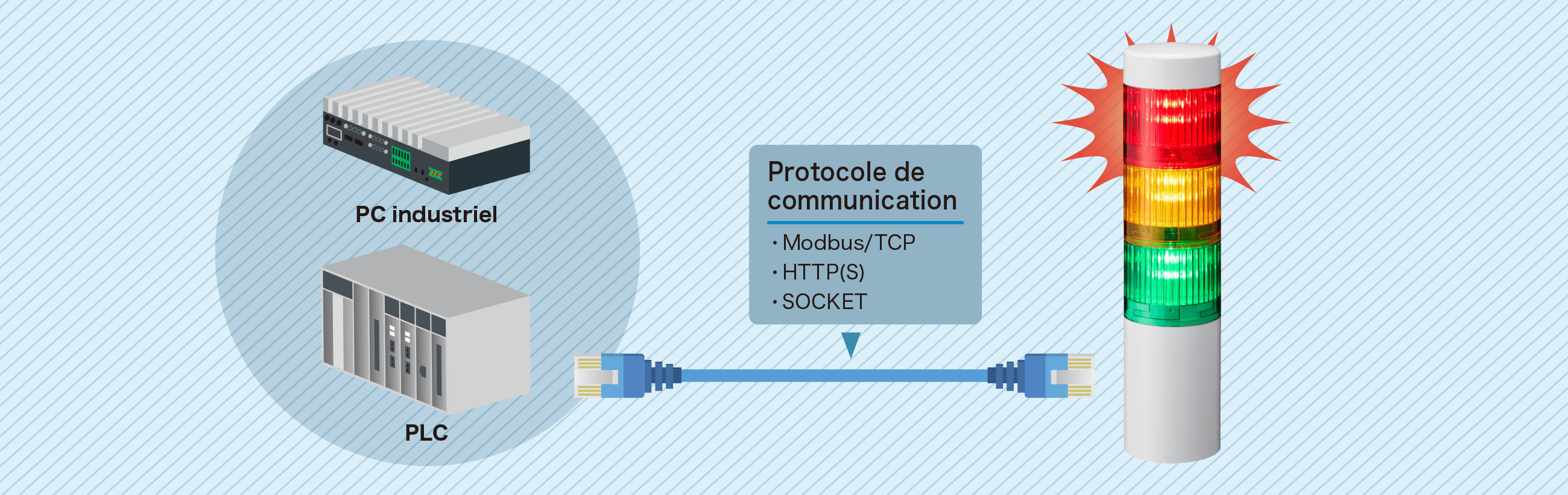

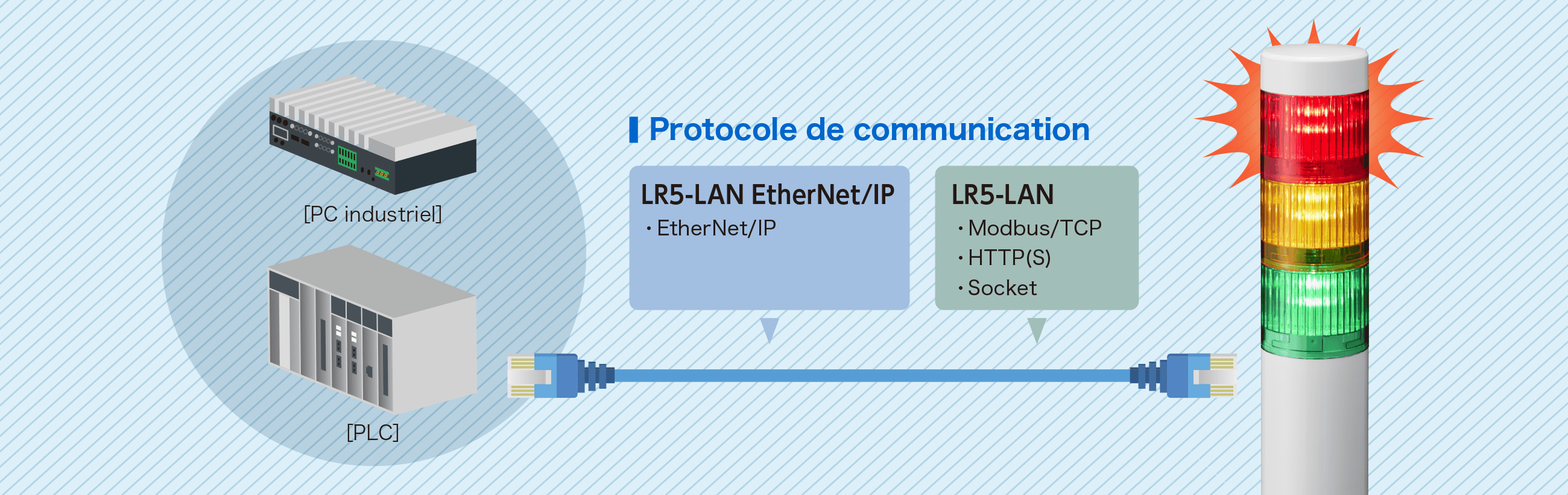

Prend en charge la commande par communication via HTTP(S), Modbus/TCP ou EtherNet/IP. La colonne lumineuse et le buzzer peuvent être commandés directement sur le réseau, sans carte d'interface de sorties. La configuration via un navigateur Web réduit également les efforts de conception et de maintenance.



Modèle Ethernet (modèle LR5-LAN)

Commande LAN directe depuis un PC industriel / PLC.
Configuration simple & paramétrage aisé des notifications.

Ce modèle prend en charge les communications HTTP(S), Modbus/TCP et Socket. Il ne prend pas en charge EtherNet/IP — si votre système nécessite EtherNet/IP, consultez le modèle EtherNet/IP.

Fonctions compatibles
Protocole Socket ✓
Modbus/TCP ✓
HTTP(S) ✓
EtherNet/IP ‐
Surveillance PING ✓
Modbus/TCP ✓
Conception logicielle simple

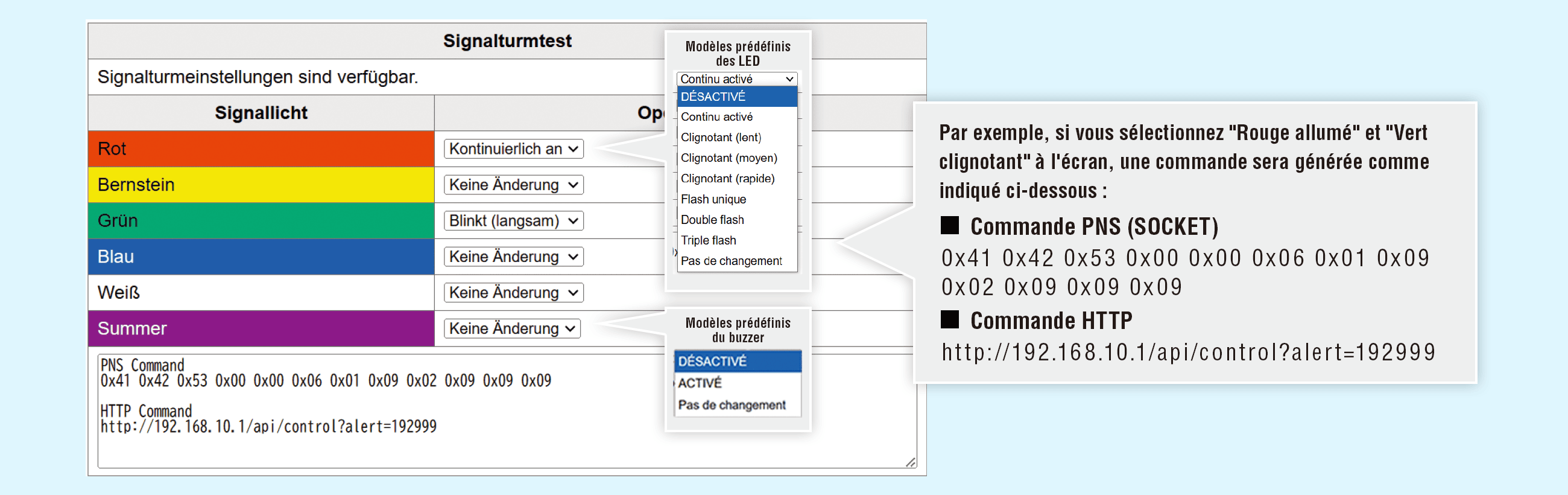

- Fonction de génération de commandes

Après connexion au LR5-LAN via un navigateur Web, les utilisateurs peuvent sélectionner les opérations souhaitées depuis l'écran de configuration afin d'afficher automatiquement les commandes de contrôle. Les développeurs peuvent ainsi vérifier le comportement des commandes sans consulter les manuels, ce qui réduit le temps de développement logiciel.

- Exemple de code source

Un exemple de code source pour le LR5-LAN est disponible sur la page Web du produit. Plusieurs langages de programmation pour Windows et Linux sont fournis, permettant des essais rapides dans votre environnement préféré.

- Nombreux modèles de clignotement prédéfinis

Sept modèles de clignotement LED prédéfinis sont disponibles. Le clignotement peut être exécuté par simple commande, sans réglage d'impulsions d'horloge dans le PLC.

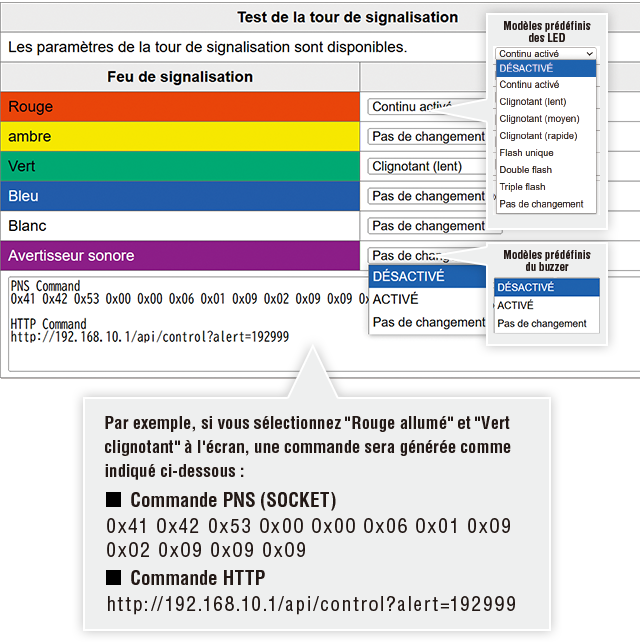

Image du logiciel de commande de la colonne lumineuse

>> Voir le fonctionnement réel dans la vidéo de démonstration.

Modèle EtherNet/IP (modèle dédié LR5-LAN EtherNet/IP)

Contrôle et données intégrés pour les sites d'automatisation industrielle.
Colonnes lumineuses EtherNet/IP : répondre aux besoins du terrain industriel

Ce modèle prend uniquement en charge EtherNet/IP. Il ne prend pas en charge HTTP(S), Modbus/TCP ni les communications Socket — si votre système nécessite ces protocoles, consultez le modèle Ethernet.

Fonctions compatibles
Protocole Socket -
Modbus/TCP -
HTTP(S) ‐
EtherNet/IP ✓
Surveillance PING ✓
Modbus/TCP ‐
Configuration facile avec prise en charge EDS (Electronic Data Sheets)

En enregistrant le fichier EDS contenant les définitions de configuration dans votre logiciel d'ingénierie PLC, la configuration peut être réalisée facilement, réduisant le temps et les efforts de programmation.

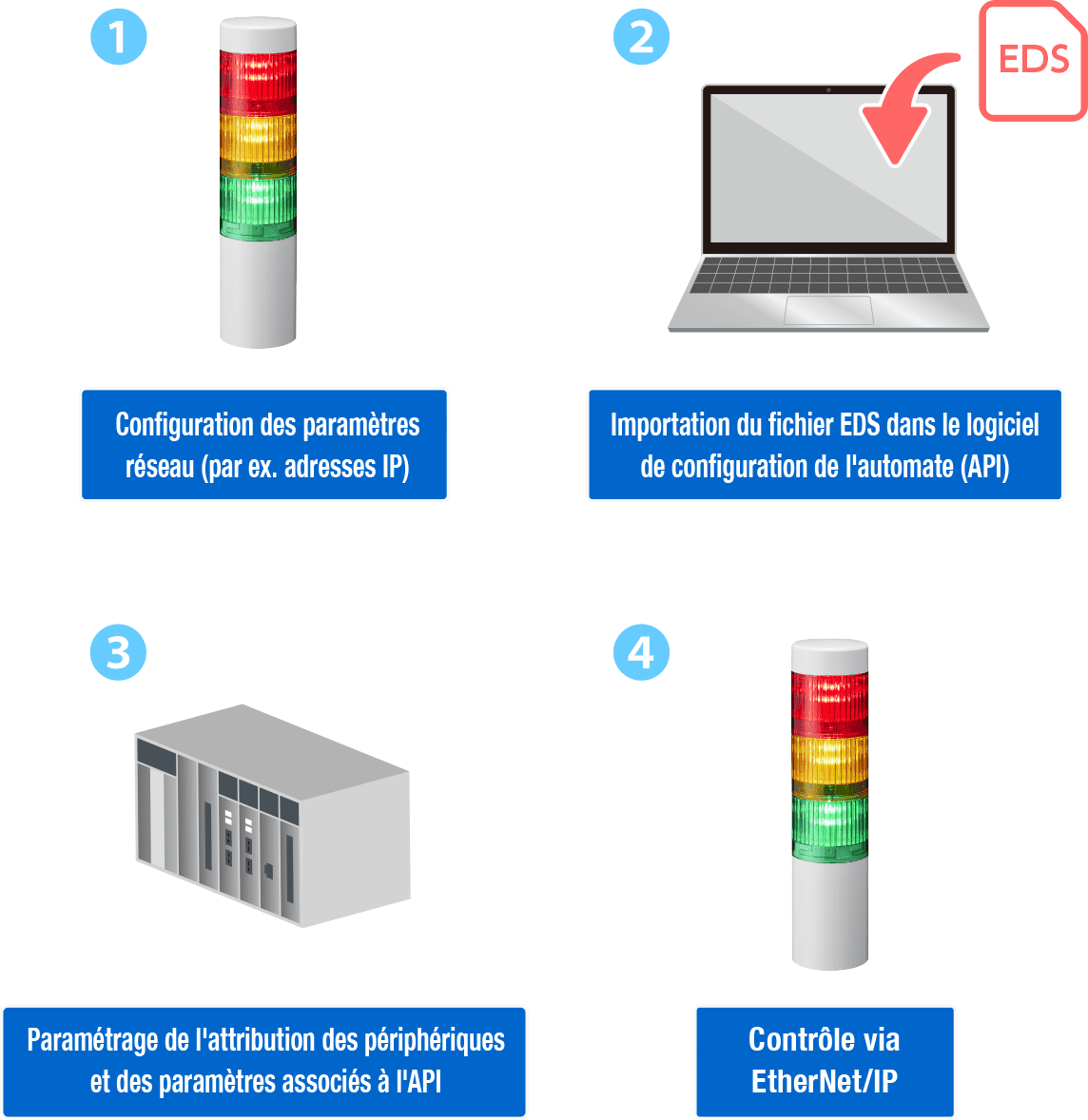

1. Définir les paramètres réseau (par ex. adresses IP). 2. Importer le fichier EDS dans le logiciel de configuration PLC. 3. Appliquer l’affectation des appareils et les réglages associés au PLC. 4. Commander via EtherNet/IP

Indication de l'état machine et des systèmes de niveau supérieur

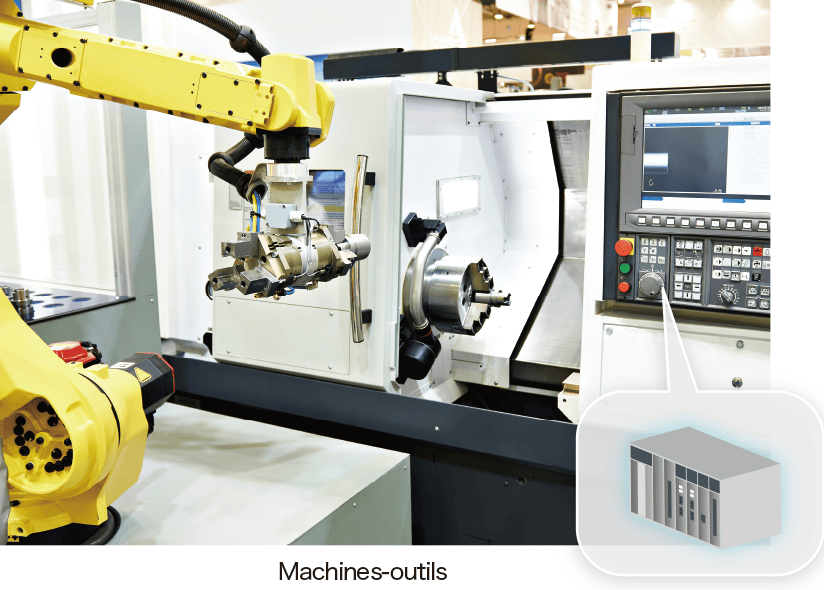

Commande depuis des PC industriels / PLC

La commande directe depuis des PC industriels ou des PLC est prise en charge, ce qui réduit le besoin de cartes d'interface de sorties et limite les besoins en E/S.

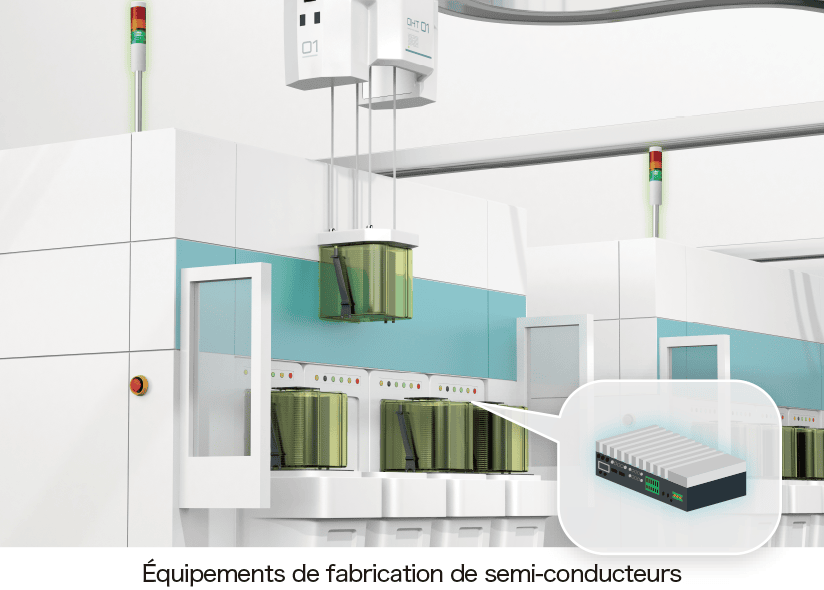

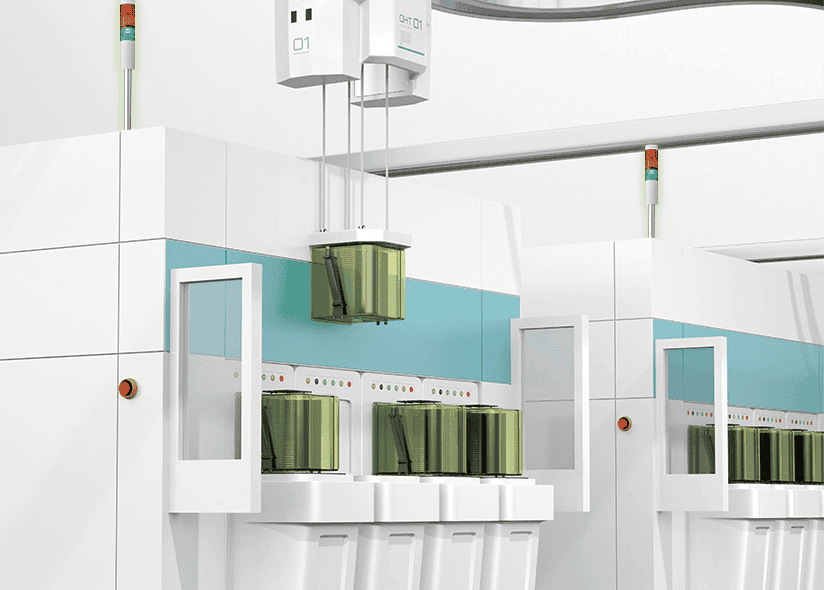

Industrie des semi-conducteurs
Industrie des semi-conducteurs
Industrie automobile
Industrie automobile

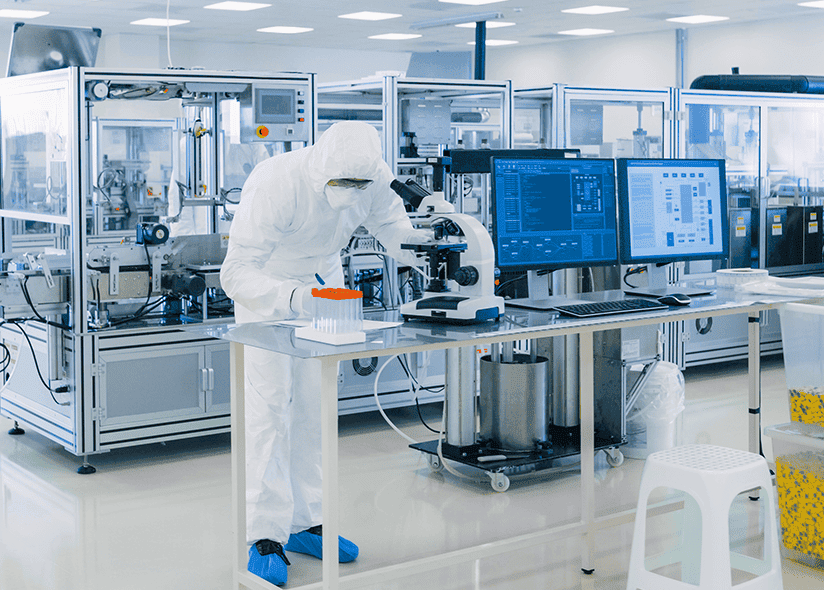

Industrie chimique / pharmaceutique
Industrie chimique / pharmaceutique

Notification provenant des systèmes de niveau supérieur

Les indications d'état et d'alerte provenant de systèmes SCADA ou de systèmes de gestion de production peuvent être affichées au moyen de protocoles standard. En visualisant les alertes non seulement sur les moniteurs, mais aussi via des colonnes lumineuses familières, les opérateurs sur site peuvent identifier instantanément les problèmes, éviter les omissions et améliorer la réactivité.

Notification provenant des systèmes SCADA
Notification provenant des systèmes SCADA
Notification provenant des systèmes SCADA
Notification provenant des systèmes SCADA

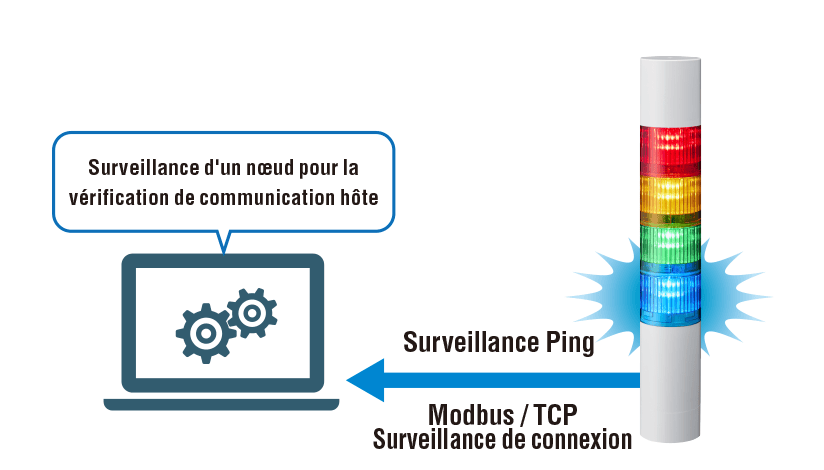

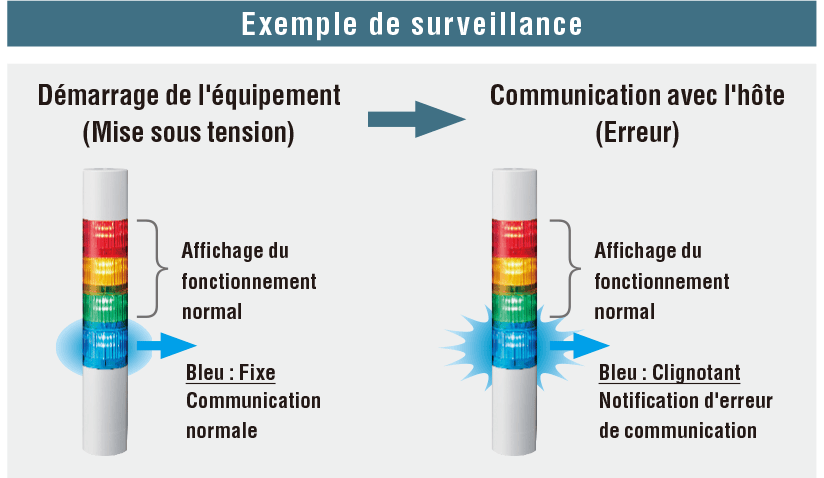

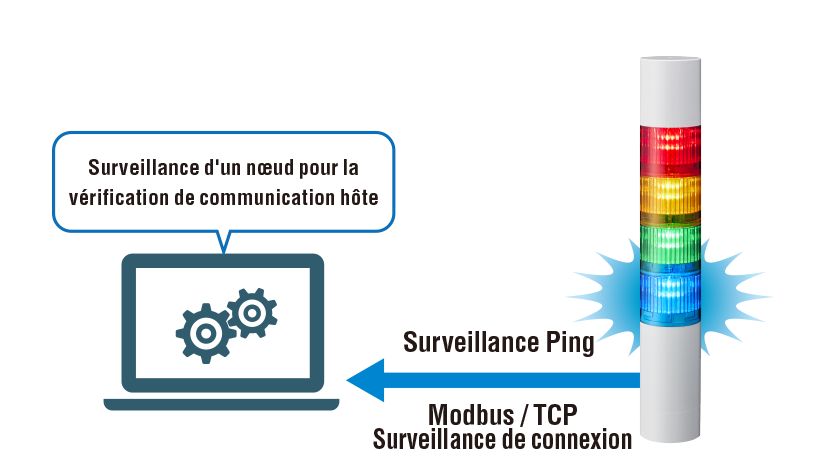

Surveillance de la connexion à l'équipement hôte

La connectivité avec l'équipement hôte peut être surveillée. En cas de perte de communication avec l'hôte, le module LED émet une alerte, permettant de surveiller le signal de vie (heartbeat) du réseau.

Un nœud surveillé par hôte pour le contrôle de communication Exemple d’utilisation

Réduction de la charge de câblage

Réduction des heures de main-d'œuvre

L'alimentation est fournie en 24 V DC et le module est commandé via un connecteur RJ-45 avec un câble LAN. Les travaux de câblage peuvent être réduits par rapport à un câblage par fils individuels.

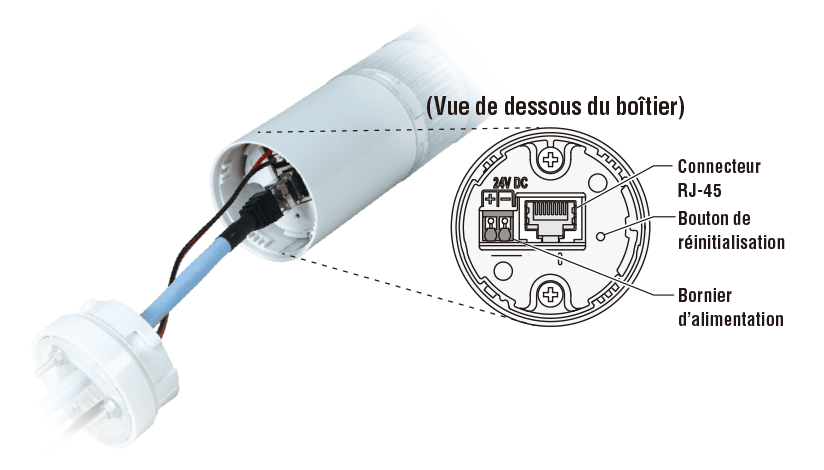

Illustration de la structure du produit

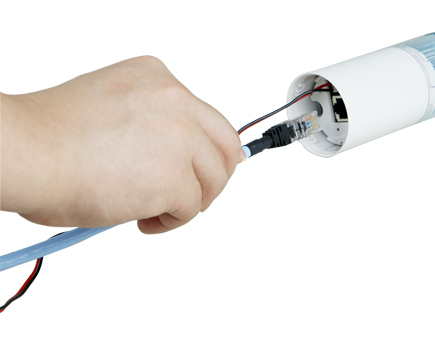

Configuration facile

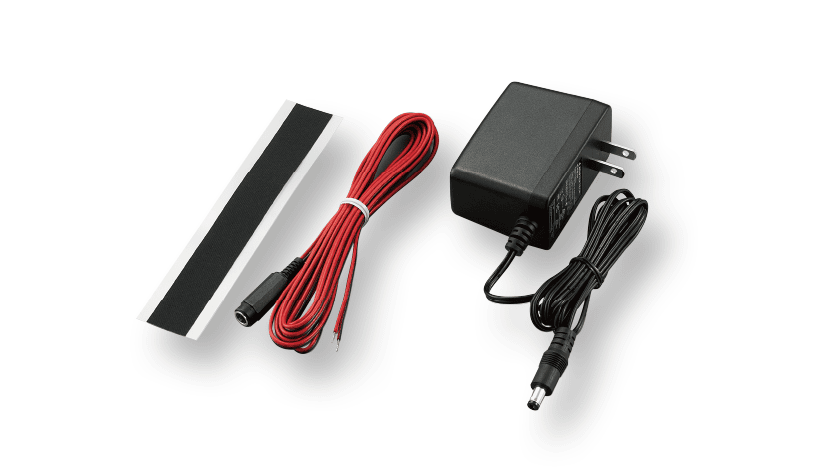

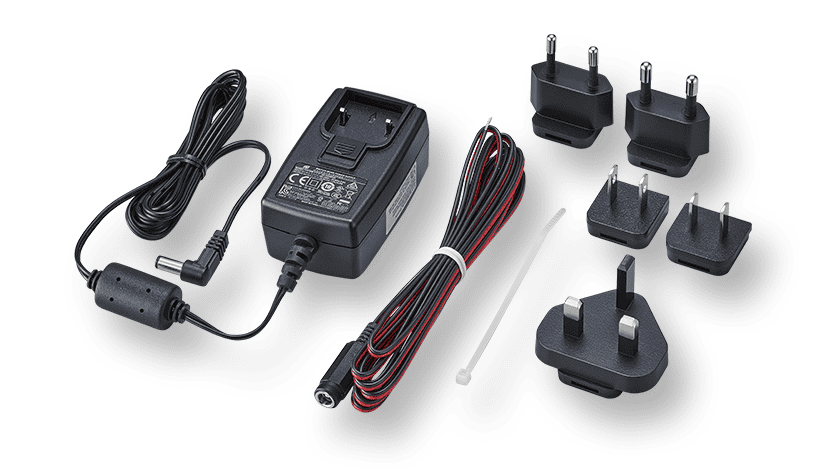

Avec l'adaptateur optionnel ADP-001C, l'alimentation peut être fournie depuis une prise secteur. Même en l'absence d'une alimentation 24 V DC, l'ADP-001C peut être mis en œuvre facilement sans travaux d'installation.

Exemple d’alimentation électrique

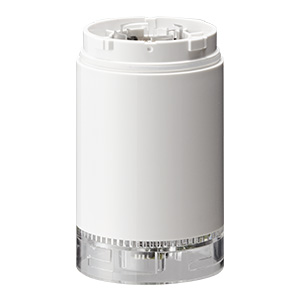

Conception empilable

Partage la même structure empilable que les autres colonnes lumineuses série LR. L'ordre des couleurs et le nombre de niveaux peuvent être modifiés facilement sans outils.

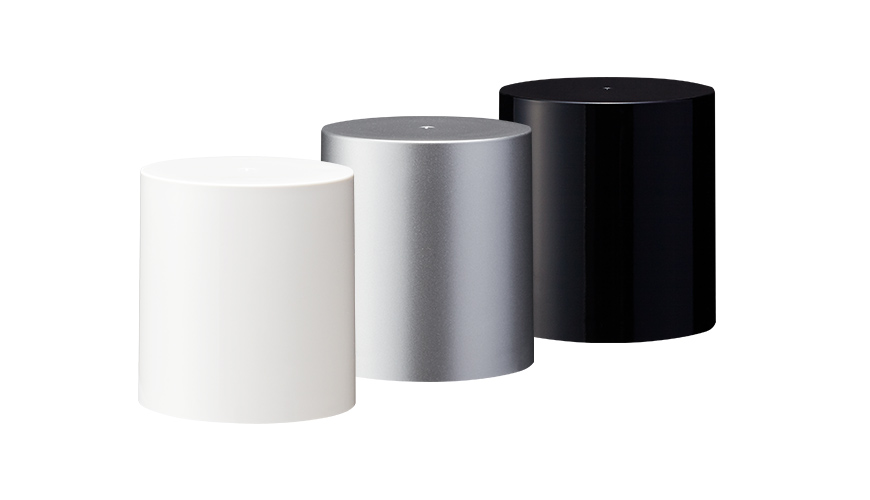

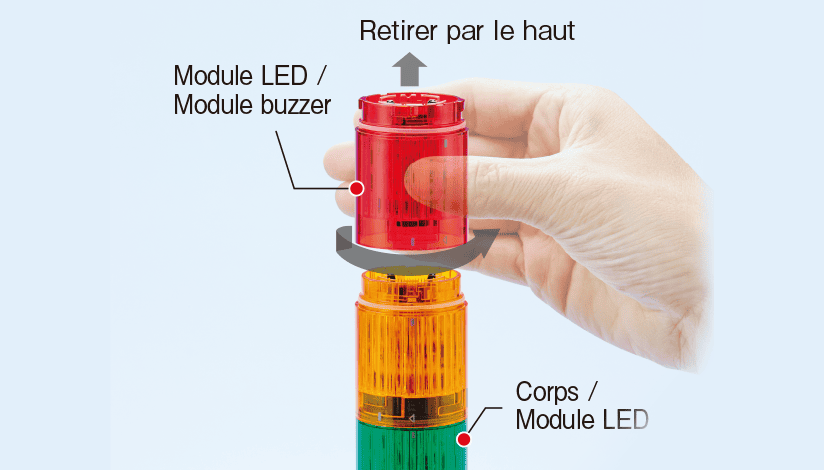

Caractéristiques de la série LR

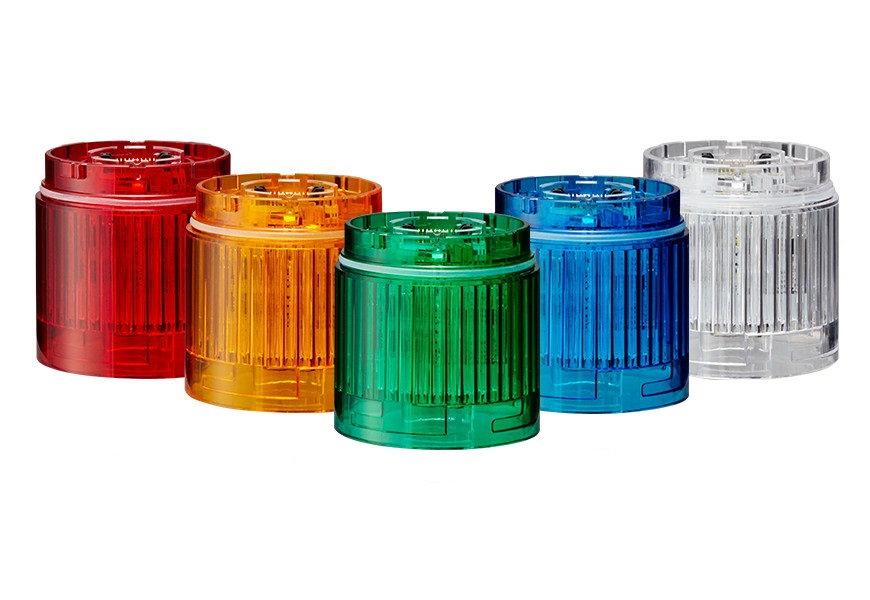

Configuration des modules LED et des modules buzzer

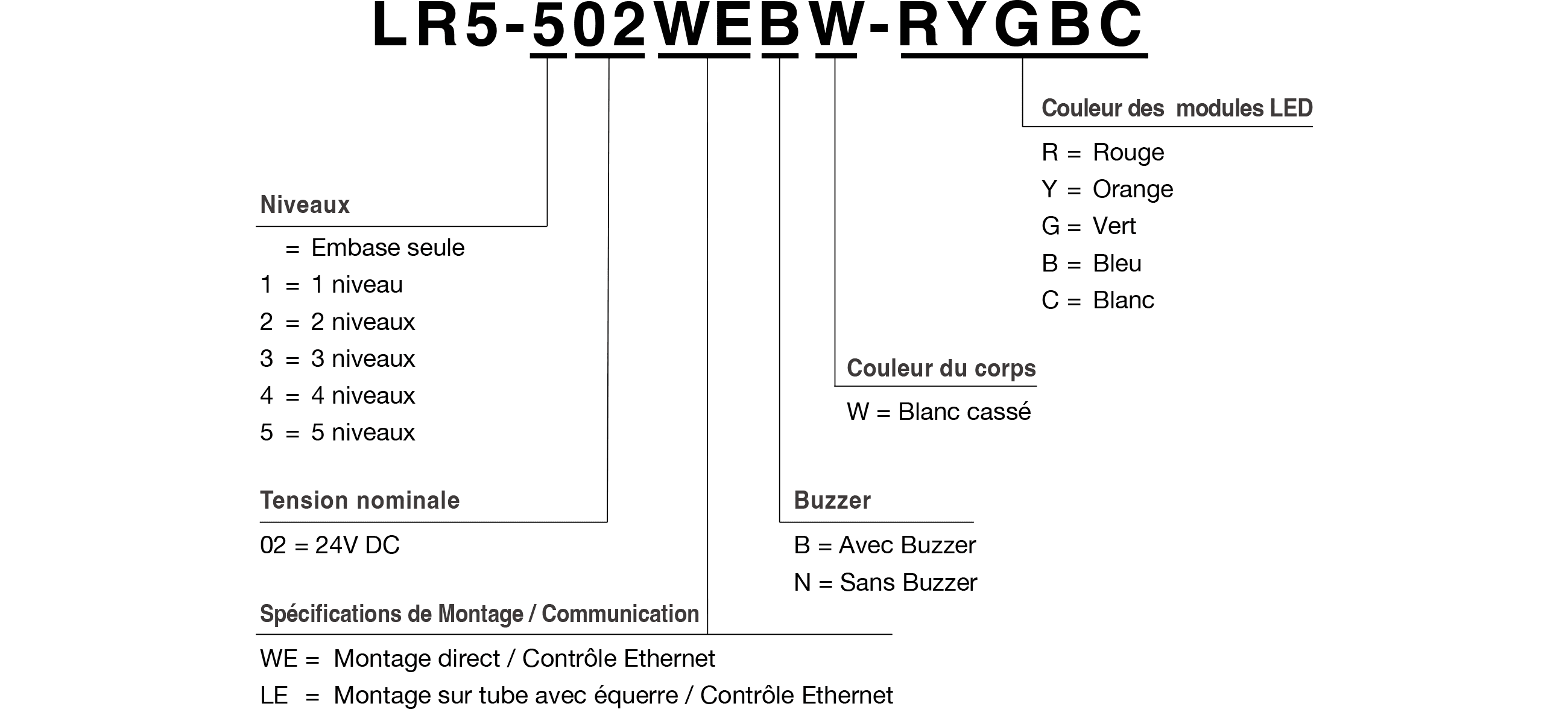

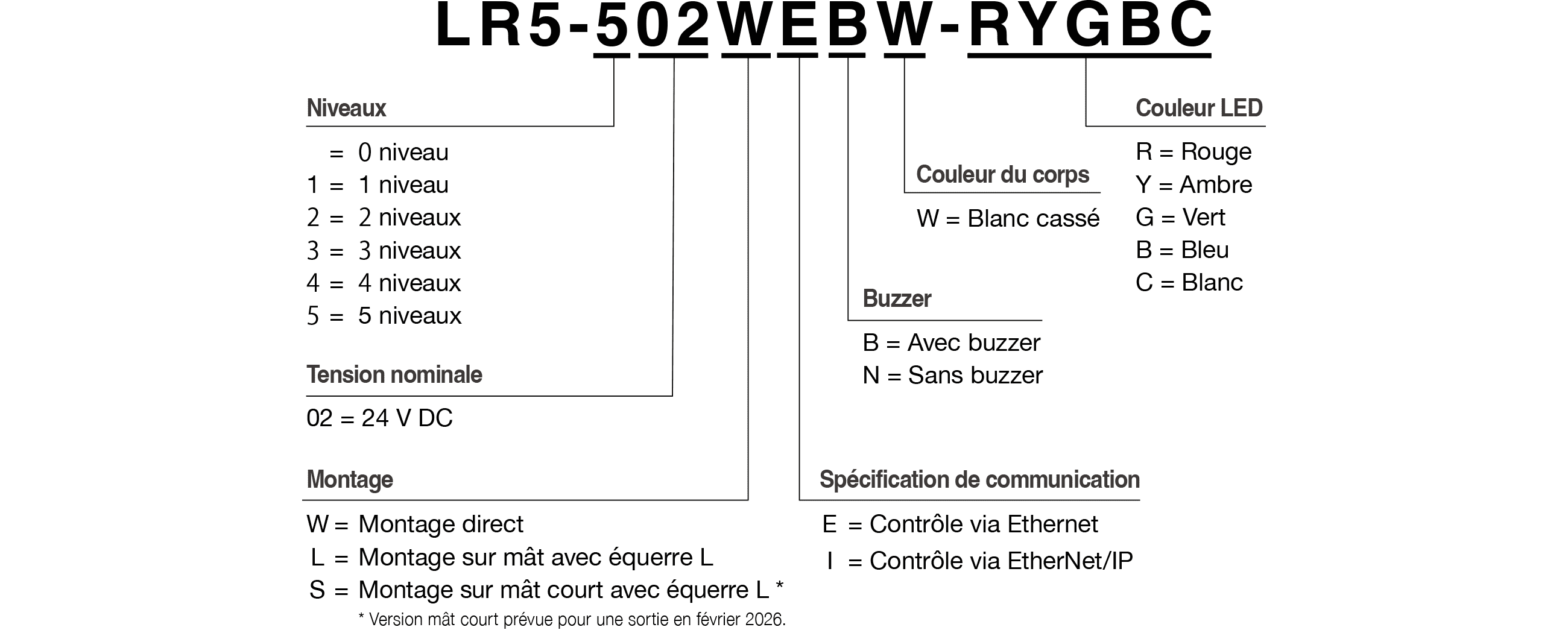

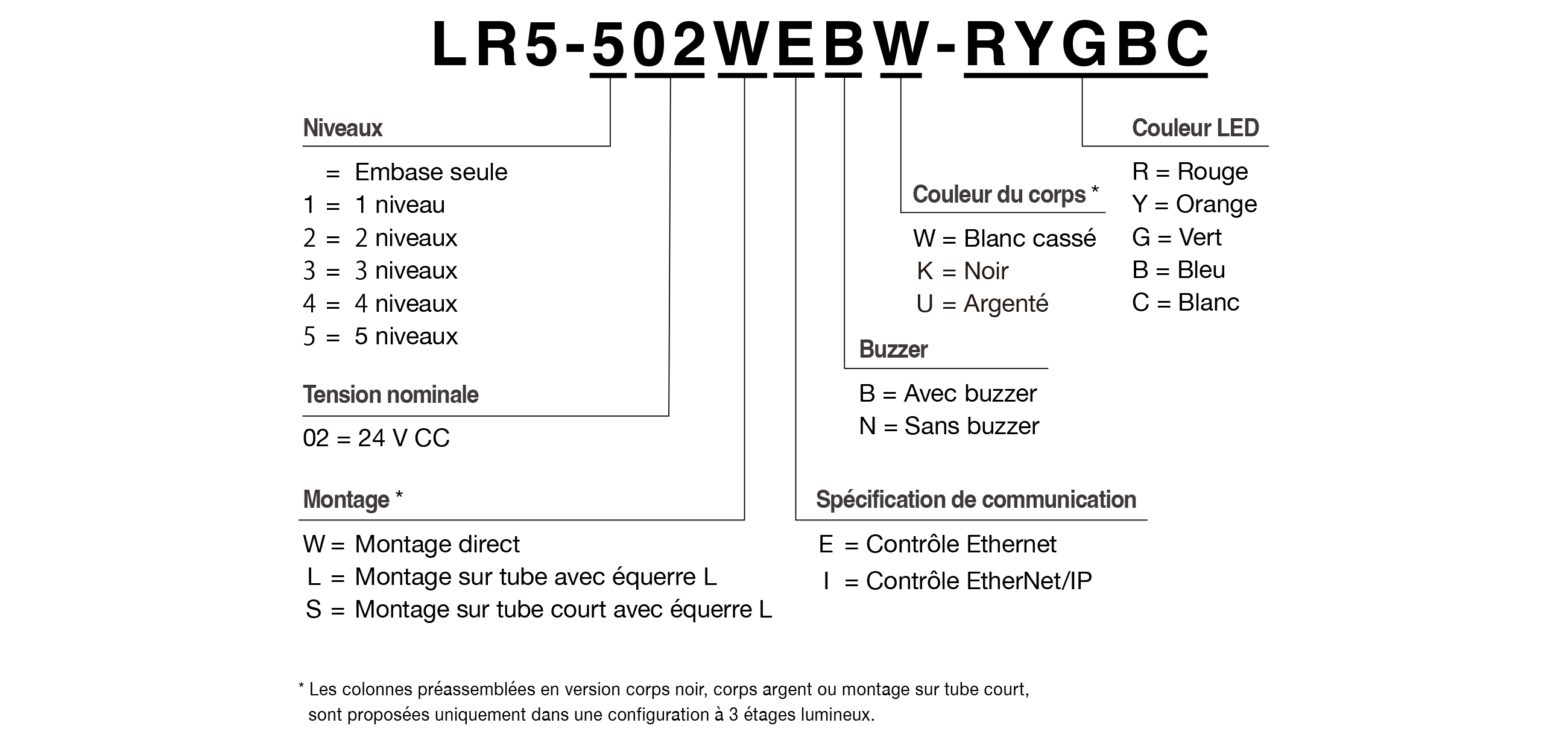

Code Modèle

Liste des Produits

• Configurations de couleurs personnalisées disponibles. (Les configurations utilisant des modules LED de même couleur ne peuvent pas être contrôlées séparément.)
• Les mâts ne sont pas vendus séparément.

Modèle à Commande Ethernet

Montage direct avec vis à 3 points
Modèle Niveaux Tension nominale Montage Spécification de communication Buzzer Compatible émetteur WD
(WDT-5LR-Z2)		 Couleur du boîtier Couleur des modules LED
LR5-02WENK 0 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Noir Boîtier uniquement
LR5-02WENU 0 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Argenté Boîtier uniquement

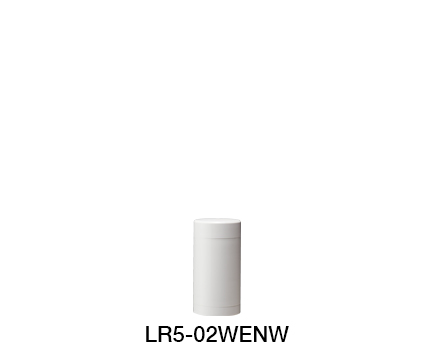

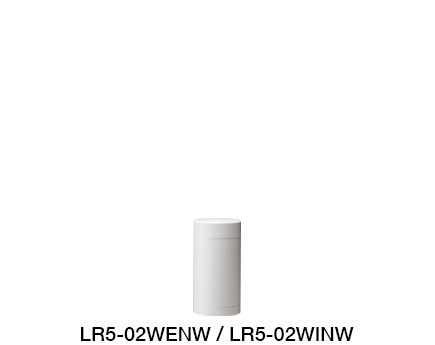

LR5-02WENW 0 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Blanc cassé Boîtier uniquement
LR5-102WENW-R 1 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Blanc cassé Rouge
LR5-102WENW-Y 1 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Blanc cassé Ambre
LR5-102WENW-G 1 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Blanc cassé Vert
LR5-202WENW-RY 2 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Blanc cassé Rouge, Ambre
LR5-202WENW-RG 2 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Blanc cassé Rouge, Vert
LR5-302WENK-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Noir Rouge, Ambre, Vert
LR5-302WENU-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Argenté Rouge, Ambre, Vert

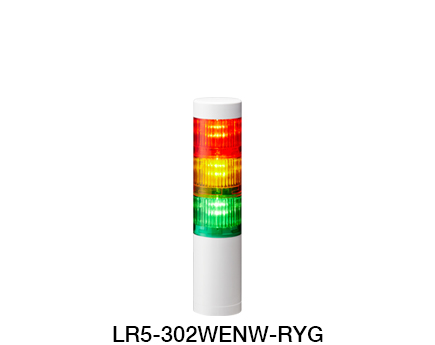

LR5-302WENW-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Blanc cassé Rouge, Ambre, Vert
LR5-402WENW-RYGB 4 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Blanc cassé Rouge, Ambre, Vert, Bleu
LR5-502WENW-RYGBC 5 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet － Compatible Blanc cassé Rouge, Ambre, Vert, Bleu, Blanc
LR5-102WEBW-R 1 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge
LR5-102WEBW-Y 1 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet Avec buzzer Compatible Blanc cassé Ambre
LR5-102WEBW-G 1 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet Avec buzzer Compatible Blanc cassé Vert
LR5-202WEBW-RY 2 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge, Ambre
LR5-202WEBW-RG 2 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge, Vert

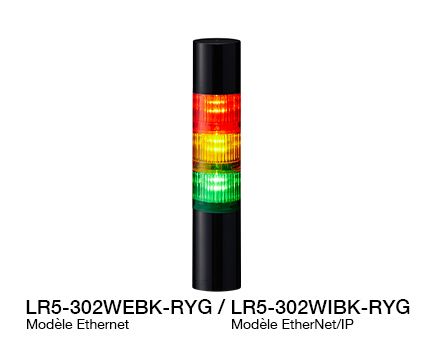

LR5-302WEBK-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet Avec buzzer Compatible   Rouge, Ambre, Vert
LR5-302WEBU-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet Avec buzzer Compatible Argenté Rouge, Ambre, Vert

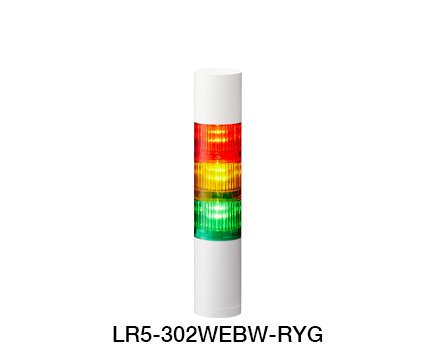

LR5-302WEBW-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert
LR5-402WEBW-RYGB 4 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert, Bleu
LR5-502WEBW-RYGBC 5 24 V CC Montage direct avec vis à 3 points Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert, Bleu, Blanc
Montage sur mât avec équerre en L
Modèle Niveaux Tension nominale Montage Spécification de communication Buzzer Compatible émetteur WD
(WDT-5LR-Z2)		 Couleur du boîtier Couleur des modules LED

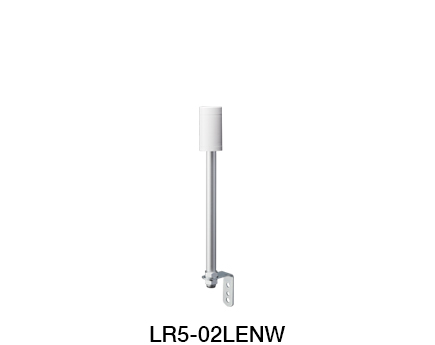

LR5-02LENK 0 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Noir Boîtier uniquement
LR5-02LENU 0 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Argenté Blanc cassé Boîtier uniquement
LR5-02LENW 0 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Blanc cassé Boîtier uniquement
LR5-102LENW-R 1 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Blanc cassé Rouge
LR5-102LENW-Y 1 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Blanc cassé Ambre
LR5-102LENW-G 1 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Blanc cassé Vert
LR5-202LENW-RY 2 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Blanc cassé Rouge, Ambre
LR5-202LENW-RG 2 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Blanc cassé Rouge, Vert
LR5-302LENK-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Noir Rouge, Ambre, Vert
LR5-302LENU-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Argenté/td> Rouge, Ambre, Vert
LR5-302LENW-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Blanc cassé Rouge, Ambre, Vert

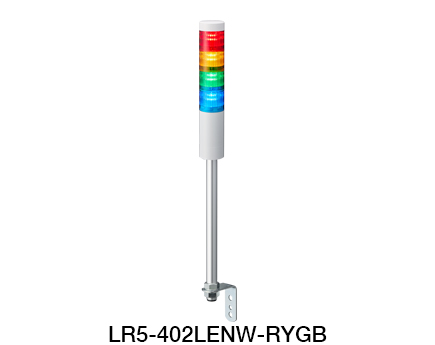

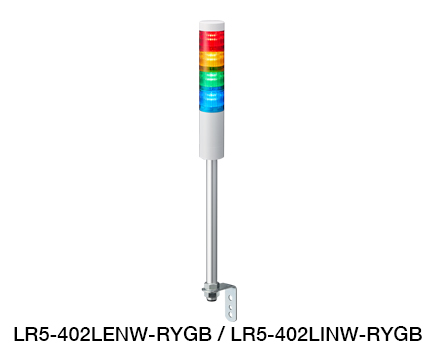

LR5-402LENW-RYGB 4 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Blanc cassé Rouge, Ambre, Vert, Bleu
LR5-502LENW-RYGBC 5 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet － Compatible Blanc cassé Rouge, Ambre, Vert, Bleu, Blanc
LR5-102LEBW-R 1 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge
LR5-102LEBW-Y 1 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet Avec buzzer Compatible Blanc cassé Ambre
LR5-102LEBW-G 1 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet Avec buzzer Compatible Blanc cassé Vert
LR5-202LEBW-RY 2 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge, Ambre
LR5-202LEBW-RG 2 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge, Vert
LR5-302LEBK-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet Avec buzzer Compatible Noir Rouge, Ambre, Vert
LR5-302LEBU-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet Avec buzzer Compatible Argenté Rouge, Ambre, Vert

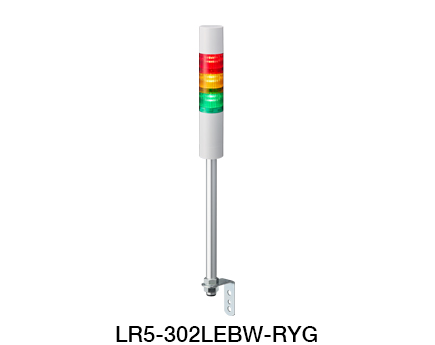

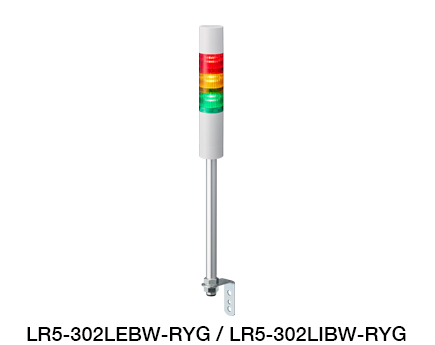

LR5-302LEBW-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert
LR5-402LEBW-RYGB 4 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert, Bleu
LR5-502LEBW-RYGBC 5 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert, Bleu, Blanc
Montage sur tube court avec équerre en L/h5>
Modèle Niveaux Tension nominale Montage Spécification de communication Buzzer Compatible émetteur WD
(WDT-5LR-Z2)		 Couleur du boîtier Couleur des modules LED
LR5-02SENK 0 24 V CC Montage sur tube court avec équerre en L Contrôle Ethernet － Compatible Noir Boîtier uniquement
LR5-02SENU 0 24 V CC Montage sur tube court avec équerre en L Contrôle Ethernet － Argenté Blanc cassé Boîtier uniquement
LR5-02SENW 0 24 V CC Montage sur tube court avec équerre en L Contrôle Ethernet － Compatible Blanc cassé Boîtier uniquement
LR5-302SENK-RYG 3 24 V CC Montage sur tube court avec équerre en L Contrôle Ethernet － Compatible Noir Rouge, Ambre, Vert
LR5-302SENU-RYG 3 24 V CC Montage sur tube court avec équerre en L Contrôle Ethernet － Compatible Argenté/td> Rouge, Ambre, Vert
LR5-302SENW-RYG 3 24 V CC Montage sur tube court avec équerre en L Contrôle Ethernet － Compatible Blanc cassé Rouge, Ambre, Vert
LR5-302SEBK-RYG 3 24 V CC Montage sur tube court avec équerre en L Contrôle Ethernet Avec buzzer Compatible Noir Rouge, Ambre, Vert
LR5-302SEBU-RYG 3 24 V CC Montage sur tube court avec équerre en L Contrôle Ethernet Avec buzzer Compatible Argenté Rouge, Ambre, Vert
LR5-302SEBW-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle Ethernet Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert

Modèle à Commande EtherNet/IP

Montage direct avec vis à 3 points
Modèle Niveaux Tension nominale Montage Spécification de communication Buzzer Compatible émetteur WD
(WDT-5LR-Z2)		 Couleur du boîtier Couleur des modules LED
LR5-02WINK 0 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Noir Boîtier uniquement
LR5-02WINU 0 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Argenté Boîtier uniquement
LR5-02WINW 0 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Blanc cassé Boîtier uniquement
LR5-102WINW-R 1 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Blanc cassé Rouge
LR5-102WINW-Y 1 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Blanc cassé Ambre
LR5-102WINW-G 1 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Blanc cassé Vert
LR5-202WINW-RY 2 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Blanc cassé Rouge, Ambre
LR5-202WINW-RG 2 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Blanc cassé Rouge, Vert
LR5-302WINK-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Noir Rouge, Ambre, Vert
LR5-302WINU-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Argenté Rouge, Ambre, Vert
LR5-302WINW-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Blanc cassé Rouge, Ambre, Vert
LR5-402WINW-RYGB 4 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Blanc cassé Rouge, Ambre, Vert, Bleu
LR5-502WINW-RYGBC 5 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP － Compatible Blanc cassé Rouge, Ambre, Vert, Bleu, Blanc
LR5-102WIBW-R 1 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge
LR5-102WIBW-Y 1 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Ambre
LR5-102WIBW-G 1 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Vert
LR5-202WIBW-RY 2 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge, Ambre
LR5-202WIBW-RG 2 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge, Vert
LR5-302WIBK-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP Avec buzzer Compatible Noir Rouge, Ambre, Vert
LR5-302WIBU-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP Avec buzzer Compatible Argenté Rouge, Ambre, Vert
LR5-302WIBW-RYG 3 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert
LR5-402WIBW-RYGB 4 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert, Bleu
LR5-502WIBW-RYGBC 5 24 V CC Montage direct avec vis à 3 points Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert, Bleu, Blanc
Montage sur mât avec équerre en L
Modèle Niveaux Tension nominale Montage Spécification de communication Buzzer Compatible émetteur WD
(WDT-5LR-Z2)		 Couleur du boîtier Couleur des modules LED
LR5-02LINK 0 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Blanc cassé Boîtier uniquement
LR5-02LINU 0 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Noir Boîtier uniquement
LR5-02LINW 0 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Argenté Boîtier uniquement
LR5-102LINW-R 1 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Blanc cassé Rouge
LR5-102LINW-Y 1 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Blanc cassé Ambre
LR5-102LINW-G 1 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Blanc cassé Vert
LR5-202LINW-RY 2 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Blanc cassé Rouge, Ambre
LR5-202LINW-RG 2 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Blanc cassé Rouge, Vert
LR5-302LINK-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Noir Rouge, Ambre, Vert
LR5-302LINU-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Argenté Rouge, Ambre, Vert
LR5-302LINW-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Blanc cassé Rouge, Ambre, Vert
LR5-402LINW-RYGB 4 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Blanc cassé Rouge, Ambre, Vert, Bleu
LR5-502LINW-RYGBC 5 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP － Compatible Blanc cassé Rouge, Ambre, Vert, Bleu, Blanc
LR5-102LIBW-R 1 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge
LR5-102LIBW-Y 1 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Ambre
LR5-102LIBW-G 1 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Vert
LR5-202LIBW-RY 2 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge, Ambre
LR5-202LIBW-RG 2 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge, Vert
LR5-302LIBK-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Noir Rouge, Ambre, Vert
LR5-302LIBU-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Argenté Rouge, Ambre, Vert
LR5-302LIBW-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert
LR5-402LIBW-RYGB 4 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert, Bleu
LR5-502LIBW-RYGBC 5 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert, Bleu, Blanc
Montage sur tube court avec équerre en L/h5>
Modèle Niveaux Tension nominale Montage Spécification de communication Buzzer Compatible émetteur WD
(WDT-5LR-Z2)		 Couleur du boîtier Couleur des modules LED
LR5-02SINK 0 24 V CC Montage sur tube court avec équerre en L Contrôle EtherNet/IP － Compatible Noir Boîtier uniquement
LR5-02SINU 0 24 V CC Montage sur tube court avec équerre en L Contrôle EtherNet/IP － Argenté Blanc cassé Boîtier uniquement
LR5-02SINW 0 24 V CC Montage sur tube court avec équerre en L Contrôle EtherNet/IP － Compatible Blanc cassé Boîtier uniquement
LR5-302SINK-RYG 3 24 V CC Montage sur tube court avec équerre en L Contrôle EtherNet/IP － Compatible Noir Rouge, Ambre, Vert
LR5-302SINU-RYG 3 24 V CC Montage sur tube court avec équerre en L Contrôle EtherNet/IP － Compatible Argenté/td> Rouge, Ambre, Vert
LR5-302SINW-RYG 3 24 V CC Montage sur tube court avec équerre en L Contrôle EtherNet/IP － Compatible Blanc cassé Rouge, Ambre, Vert
LR5-302SIBK-RYG 3 24 V CC Montage sur tube court avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Noir Rouge, Ambre, Vert
LR5-302SIBU-RYG 3 24 V CC Montage sur tube court avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Argenté Rouge, Ambre, Vert
LR5-302SIBW-RYG 3 24 V CC Montage sur tube avec équerre en L Contrôle EtherNet/IP Avec buzzer Compatible Blanc cassé Rouge, Ambre, Vert

Tableau de compatibilité des options

Option LR5-E-□ LR5-BW WDT-5LR-Z2 SZK-002W SZW-001W SZW-002W SZK-001U SZ-010 SZL-001 ADP-001C
Montage direct ✓ ✓ ✓ ✓ ✓ ✓ － － － ✓
Montage sur mât ✓ ✓ ✓ － － － ✓ ✓ ✓ ✓

Informations sur le dernier firmware 《Version 1.01》

【Modifications de la version 1.01】

●Fonction d'obtention de l'état

    • Lors de l'obtention de l'état via des commandes HTTP, un problème où les réponses au format JSON ne pouvaient pas être correctement interprétées par un analyseur JSON a été corrigé.

●Éran des paramètres Web

    • Une limite a été ajoutée au nombre de tentatives de saisie du mot de passe sur l'écran de connexion.
      Si un mot de passe incorrect est saisi 10 fois consécutives, la connexion sera désactivée jusqu'à ce que l'appareil soit redémarré ou que 10 minutes se soient écoulées.
    • Les restrictions pour les mots de passe pouvant être configurés sur l'écran des paramètres d'authentification utilisateur ont été modifiées.
      La longueur du mot de passe a été modifiée pour un minimum de 8 caractères et un maximum de 64 caractères, et les caractères autorisés ont été modifiés pour les caractères alphanumériques de demi-largeur / les espaces de demi-largeur / les symboles.
      Étant donné que les restrictions ci-dessus s'appliquent lors de la configuration d'un nouveau mot de passe, le mot de passe actuellement utilisé peut continuer à être utilisé tel quel.
      Cependant, si vous utilisez actuellement un mot de passe qui ne respecte pas les restrictions ci-dessus, veuillez envisager de changer votre mot de passe pour renforcer la sécurité.



Historique des versions

【Version 1.00】

  • Ce produit est sorti avec la version 1.00 du firmware, et il n'y a pas d'historique de mise à jour précédent.

Informations sur le dernier firmware (version 1.0)

Ce produit utilise actuellement le firmware version 1.0. Il n’existe aucun historique de mise à jour antérieur.



▼ Pour Windows

　 Exemple de code source　(C)

　 Exemple de code source　(C++)

　 Exemple de code source　(C#)

　 Exemple de code source　(Java)

　 Exemple de code source　(VB)

　 Exemple de code source　(VBA)

　 Exemple de code source　(Python)



▼ Pour Linux

　 Exemple de code source　(C)

　 Exemple de code source　(C++)

　 Exemple de code source　(Python)



>>catalogues

(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".

Téléchargements de fichiers

(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".

manuel d'instructions

CAO 2D / CAO 3D

Spécifications du produit

Autre

LR5-LAN  

LR5-LAN  

Pièces de rechange

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

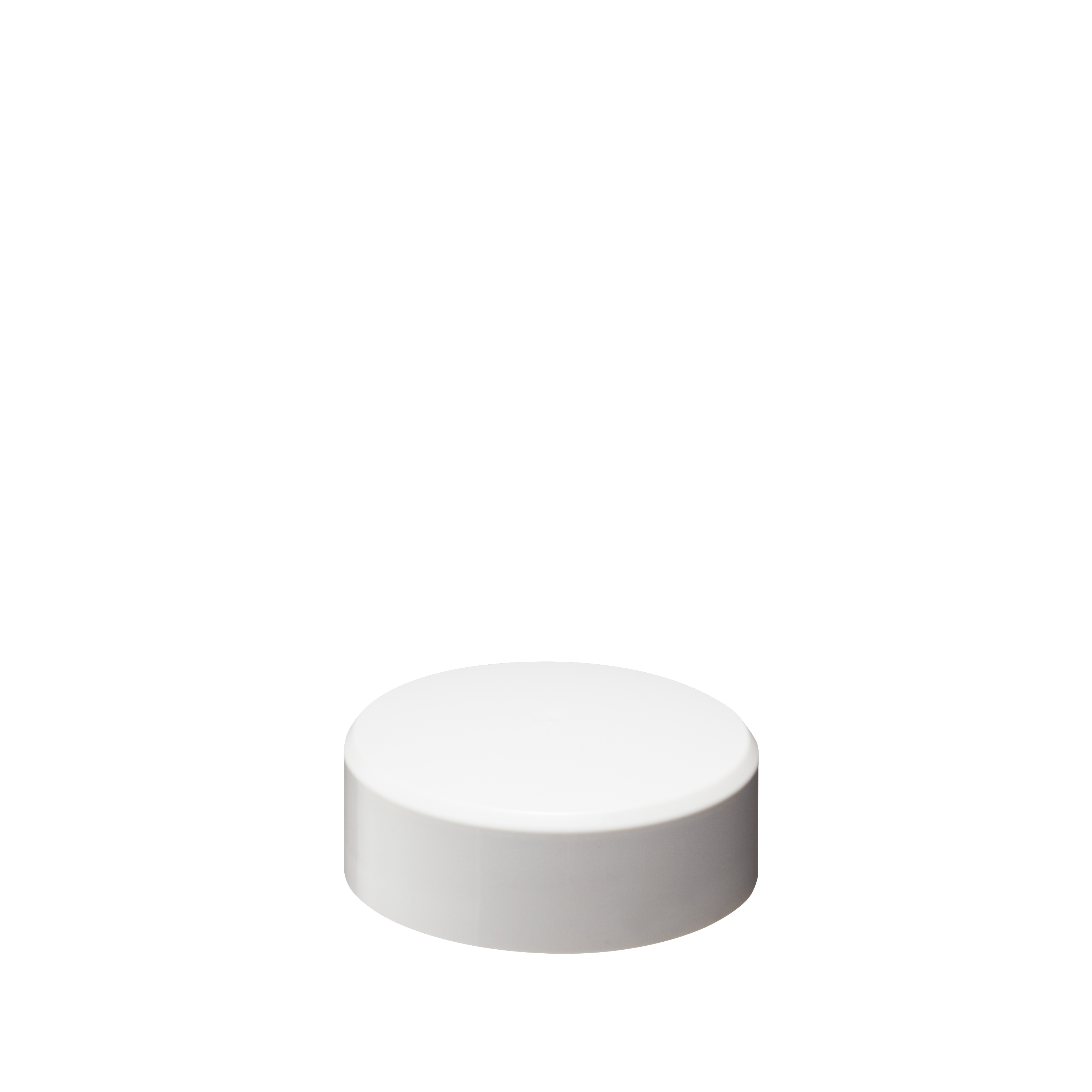

Headcover: Off-white
B32310071-7F1 1
O-ring (5 pieces)
GA0010918-F1 2-7: Depends on the number of tiers.
Filter Sheet (5 pieces)
B25310067-5F1 1-5: Depends on the number of tiers.

CONDITIONS GÉNÉRALES DE TÉLÉCHARGEMENT DES DONNÉES

1. Propriété des droits

Les droits d'auteur et autres droits de propriété intellectuelle sur les données téléchargeables depuis ce site appartiennent à PATLITE CORPORATION (« PATLITE ») ou aux détenteurs de droits dont PATLITE a obtenu les licences nécessaires pour leur utilisation.

2. Utilisation des données

L'utilisateur de ce site, également membre inscrit de PATLITE Web Member (« Utilisateur »), peut utiliser les données téléchargées depuis ce site (« Données Téléchargées ») gratuitement et à titre non exclusif, uniquement conformément aux présentes Conditions Générales de Téléchargement des Données (« Conditions »).

3. Objectif

Les données divulguées sur ce site (« Données Divulguées ») et les Données Téléchargées peuvent être utilisées uniquement pour les objectifs suivants :

  1. Messages, mélodies, sons d'alarme et autres données audio (« Données Audio ») ou données logicielles (« Données Logicielles ») Les utilisateurs de produits PATLITE peuvent transférer les Données Audio et/ou les Données Logicielles vers les produits PATLITE et les exécuter uniquement sur ces produits PATLITE.
  2. Les données CAD de PATLITE (« Données CAD ») ou les données de spécifications des produits PATLITE
    (« Données de Spécifications des Produits ») Les utilisateurs de produits PATLITE peuvent consulter ces données comme référence pour réparer ou renouveler les produits PATLITE. Les données peuvent également être utilisées par les acheteurs potentiels de produits PATLITE à des fins d'évaluation.

4. Actes interdits

  1. Les Données Téléchargées ne peuvent pas, entre autres, être reproduites, modifiées, altérées, décomposées, divulguées, répliquées ailleurs, cédées ou prêtées en tout ou en partie.
  2. Les Données Audio ne peuvent pas être utilisées à d'autres fins que celles stipulées à l'Article 3 ; Les Données Audio ne doivent pas être utilisées avec des produits non PATLITE.
  3. Les Données Logicielles ne peuvent pas être utilisées à d'autres fins que celles stipulées à l'Article 3 ; Les Données Logicielles ne doivent pas être utilisées avec des produits non PATLITE.

5. Remarques sur les Données Divulguées et Téléchargées

Veuillez prendre note des éléments suivants avant d'utiliser les Données Divulguées et/ou Téléchargées :

  1. Pas tous les modèles publiés par PATLITE dans le passé ne sont divulgués en tant que Données Divulguées sur le site.
  2. Certains produits inclus dans les Données Divulguées peuvent avoir été abandonnés ou ne plus être disponibles à la vente.
  3. Les Données Divulguées se composent de données disponibles au moment de la publication des produits correspondants.
  4. PATLITE se réserve le droit de déterminer le type et le contenu des Données Divulguées et la durée de leur disponibilité.
  5. Les Données Logicielles ne sont pas compatibles avec tous les appareils informatiques. Certains appareils informatiques peuvent ne pas importer les Données Logicielles en tout ou en partie.
  6. Les Données CAD ne garantissent ni les spécifications ni les performances des produits correspondants.
  7. PATLITE ne garantit pas la cohérence des valeurs extraites des dessins contenus dans les Données CAD avec les produits réels.
  8. Les Données CAD sont fournies comme un format de fichier intermédiaire pour l'échange de données CAD et ne sont pas compatibles avec toutes les applications. Certaines applications CAD peuvent échouer à importer les données en tout ou en partie.
  9. Dans le cas où l'Utilisateur envisage d'exporter, d'emporter hors du Japon ou de fournir à un non-résident les Données Téléchargées directement ou indirectement, il doit se conformer à la Loi sur les changes et le commerce extérieur du Japon, aux Règlements de l'administration des exportations des États-Unis et à toute autre loi applicable, et il doit prendre toutes les mesures nécessaires.

6. Téléchargement des données CAD

  1. PATLITE ne garantit pas la cohérence des valeurs extraites des dessins contenus dans ces données avec les produits réels. Pour les spécifications et dimensions d'un produit, veuillez vous référer aux spécifications du produit.
  2. Les données 2D sont fournies au format DXF (Ver.R12/L12)
  3. Les données 3D sont fournies dans l'un des trois formats décrits ci-dessous :
    A. Format IGES ;
    B. Format STEP ; ou
    C. Format PARASOLID.

7. Téléchargement des Données de Spécifications des Produits

Les précautions de sécurité pour l'utilisation des produits PATLITE sont incluses dans les Données de Spécifications des Produits ou décrites dans une pièce jointe distincte sous forme papier contenue dans la boîte ou le carton du produit. Les Données de Spécifications des Produits disponibles sur ce site ne contiennent cependant que des données de spécifications, et aucune information imprimée sur cette pièce jointe distincte n'est disponible sur ce site. Les "Précautions de Sécurité" contenues dans les Données de Spécifications des Produits sont sujettes à modification pour refléter les changements des exigences légales, mais les Précautions de Sécurité contenues dans les Données de Spécifications des Produits sont celles émises en conformité avec les exigences légales en vigueur au moment de la première publication du produit et peuvent ne pas être les plus récentes. Les demandes de renseignements concernant les "Précautions de Sécurité" doivent être adressées au service client de PATLITE.

8. Fin ou modification du service de téléchargement

Les services disponibles sur ce site peuvent être retirés, et le contenu et les conditions de ces services peuvent être modifiés sans préavis. PATLITE se réserve en outre le droit de réviser les Conditions sans préavis. Les Conditions révisées, le cas échéant, entreront en vigueur et s'appliqueront immédiatement à toute utilisation des services de téléchargement dès leur annonce par PATLITE sur ce site.

9. Résiliation de l'accord d'utilisation

PATLITE peut résilier l'accord d'utilisation disponible en vertu des Conditions avec l'Utilisateur, dans le cas où PATLITE constate que l'Utilisateur a enfreint une disposition des Conditions lors de l'utilisation des services offerts sur ce site, ou a commis un acte constituant une atteinte à l'ordre public/moralité ou à d'autres lois, ou a diffamé PATLITE ou a commis un acte susceptible de causer un préjudice à PATLITE en rapport avec l'utilisation des services disponibles sur ce site. Dans ce cas, l'Utilisateur doit immédiatement cesser d'utiliser toutes les Données Téléchargées. Cette disposition s'applique également dans le cas où l'Utilisateur perd son statut de membre PATLITE Web.

10. Limitation de responsabilité

PATLITE ne saurait être tenu responsable envers les Utilisateurs de tout dommage direct ou indirect résultant de l'utilisation ou de la perte d'utilisation des services disponibles sur ce site (y compris, mais sans s'y limiter, les dommages causés par des données endommagées, une interruption de fonctionnement et la perte d'informations commerciales), même dans des circonstances où la probabilité de dommage ou de réclamations de tiers pour une indemnisation est connue à l'avance.

Produits Connexes

Nous contacter Demande de catalogue
pagetop
