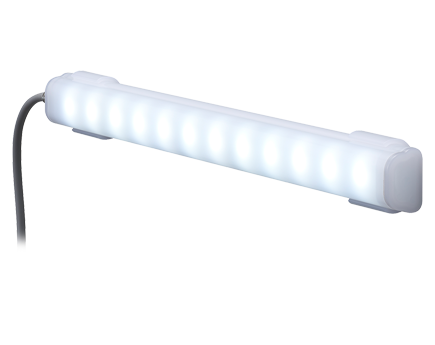

Éclairage LED de Travail – Résistant & Hygiénique
CLA-02
Conçu pour une utilisation dans des environnements soumis à des exigences sanitaires strictes, notamment dans les secteurs agroalimentaire et pharmaceutique, cet éclairage LED certifié IP67/IP69K et ECOLAB résiste aux lavages à haute pression et à haute température, aux produits chimiques et aux processus de stérilisation.
※Supports SZW-301 inclus avec l'éclairage
- 100/200/300/600/900
- Eclairages LED
- Intérieur
- IP66
- IP67
- IP69K
- Lumière du jour
- Ambre
Caractéristiques du produit
Luminosité exceptionnelle avec une efficacité énergétique améliorée
Eclairage homogène et rendement lumineux élevé

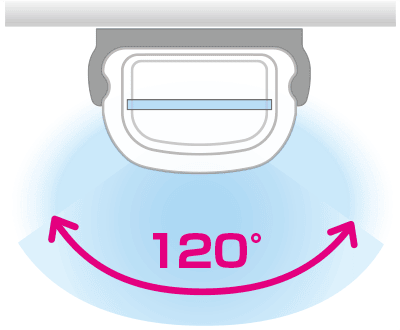

Par rapport aux modèles précédents, le flux lumineux total a augmenté de 65 % et l'éclairement de 71 %.* Le boîtier monobloc blanc dépoli assure une luminosité uniforme et un angle de diffusion large de 120°. L'efficacité lumineuse a été considérablement améliorée, offrant une forte intensité tout en réduisant la consommation d'énergie.

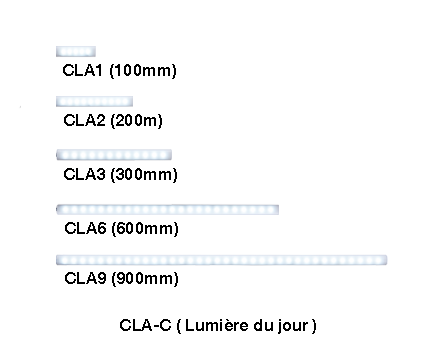

Pour longueur 300 mm, couleur lumière du jour

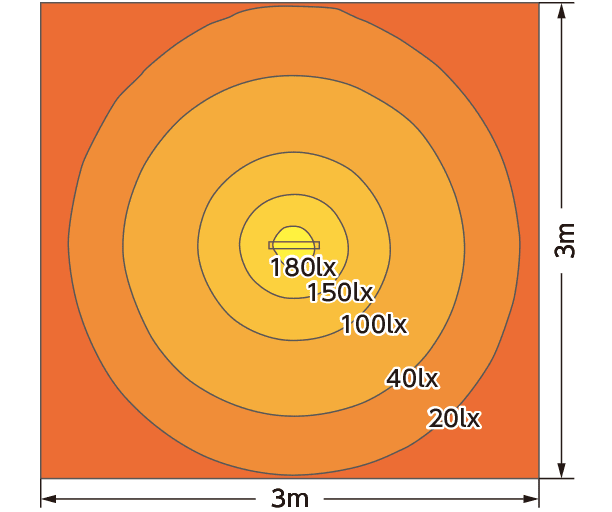

Répartition de l’éclairement (CLA3, à 1 m)
Valeurs calculées, pouvant différer des mesures réelles.

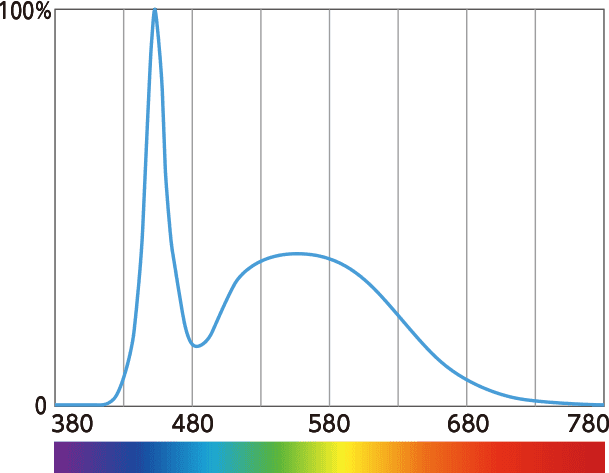

Distribution spectrale
(intensité relative)
Longueur d’onde (nm)
Conception robuste et hygiénique
Résiste au nettoyage haute pression/température, aux désinfectants chimiques et à la stérilisation
IP67/IP69K

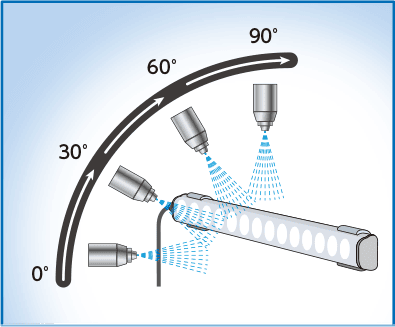

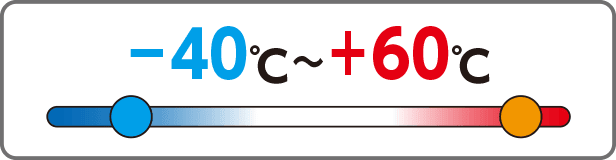

Le boîtier en polycarbonate résistant aux chocs empêche la casse et protège contre la contamination par des corps étrangers. Température de fonctionnement : −40 °C à +60 °C. Indice de protection IP69K adapté aux applications exigeantes comme les entrepôts froids et les équipements nécessitant des lavages à haute température.
- Test ECOLAB réussi*
- Résistant au H2O2
Compatible avec divers agents de nettoyage et la stérilisation par peroxyde d’hydrogène

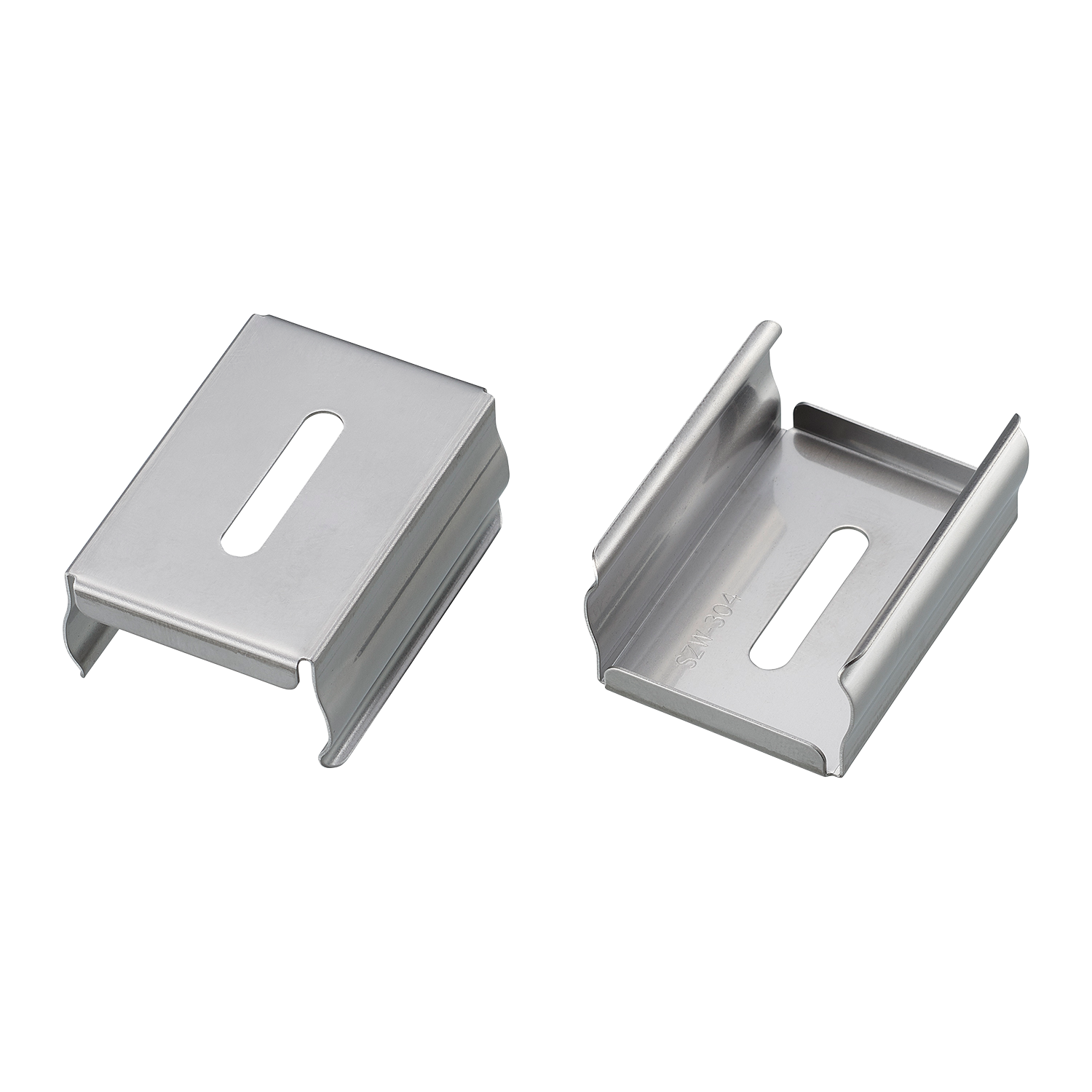

Testé et validé avec les agents listés ci-dessous (avec support inox SZW-304)
| Catégorie | Produit | Concentration |
|---|---|---|
| Détergent alcalin | Topaz MD6 | 5 % |
| Détergent acide | Topactive 500 | 6 % |
| Détergent alcalin chloré | P3-Topax 66 | 3 % |
| Désinfectant acide oxydant | Topactive OKTO | 3 % |
| Détergent neutre | P3-Topax 990 | 3 % |
Installation rapide, câblage réduit

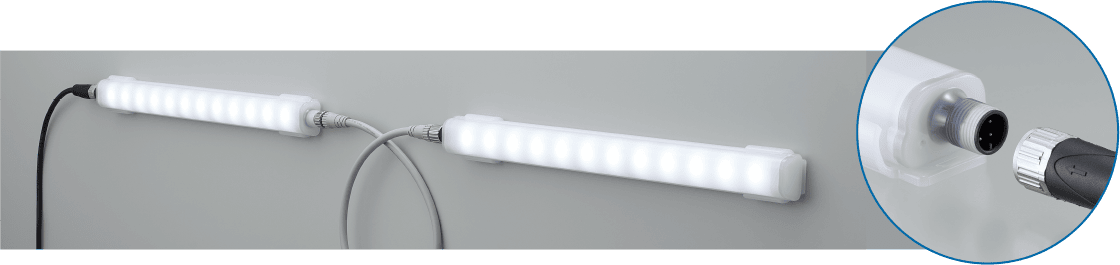

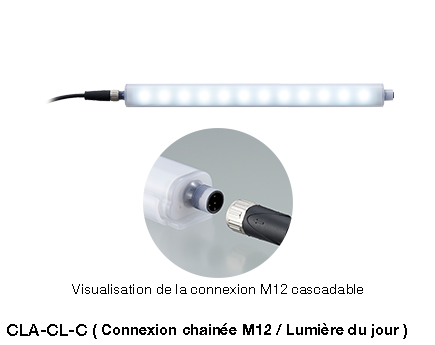

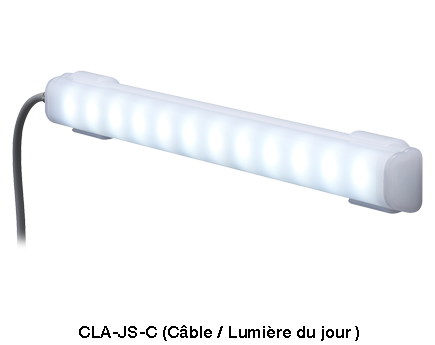

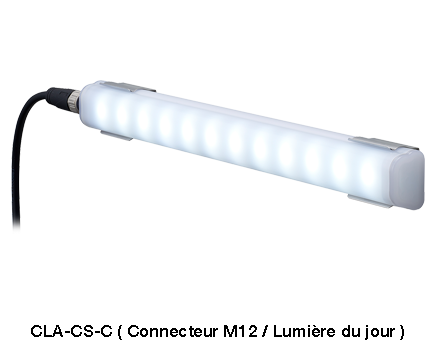

En plus du raccordement par câble (type JS), le CLA-02 propose une connexion M12 (type CS) et un raccordement M12 en série (type CL). Ces options réduisent les erreurs de câblage et le temps de montage.

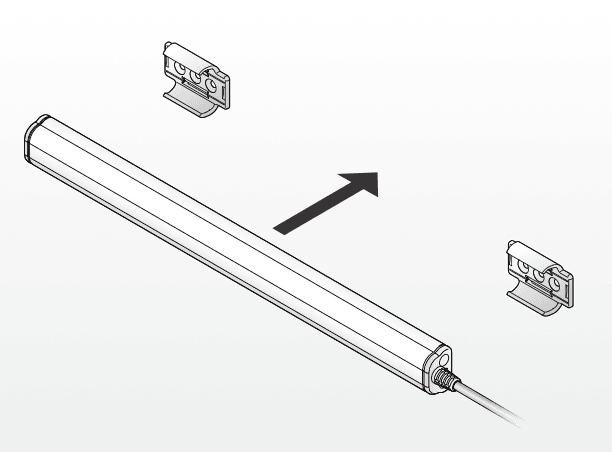

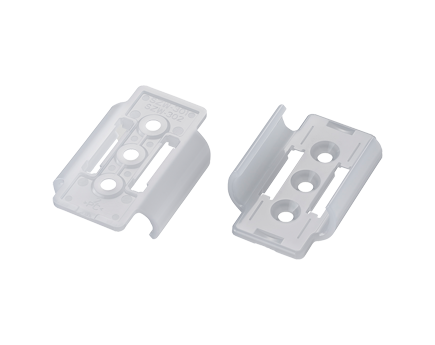

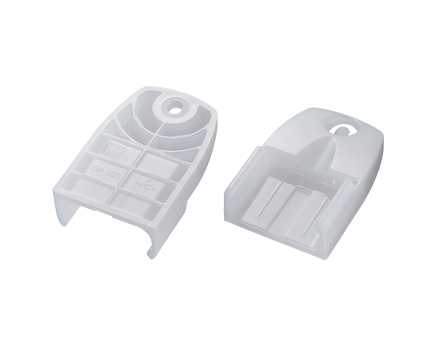

Le boîtier compact se fixe facilement avec le support arrière fourni (SZW-301). Supports magnétiques et inox disponibles en option.

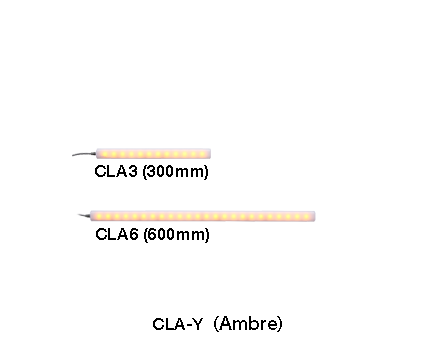

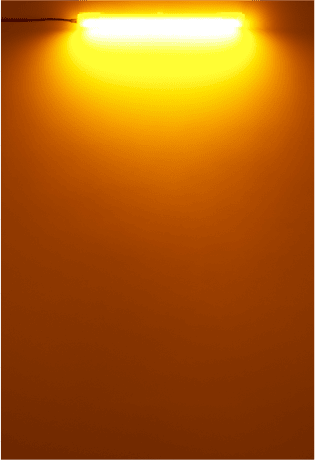

LED ambre adaptée aux procédés spécifiques et au secteur des semi-conducteurs

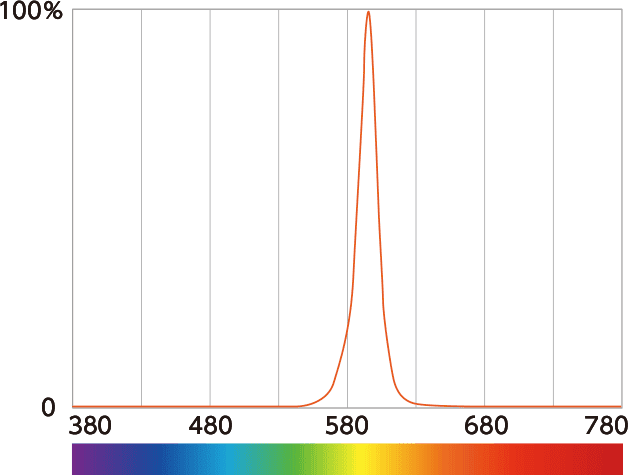

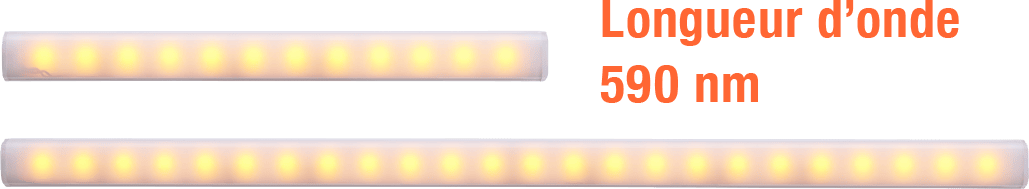

Le CLA-02 Ambre est optimisé pour les procédés de photolithographie des semi-conducteurs. Avec un pic spectral à 590 nm et presque aucune émission dans le bleu (430–490 nm), il est sûr pour l’éclairage en salle blanche.
Distribution spectrale
(intensité relative)
Longueur d’onde (nm)
Applications
Éclairage uniforme pour une meilleure productivité

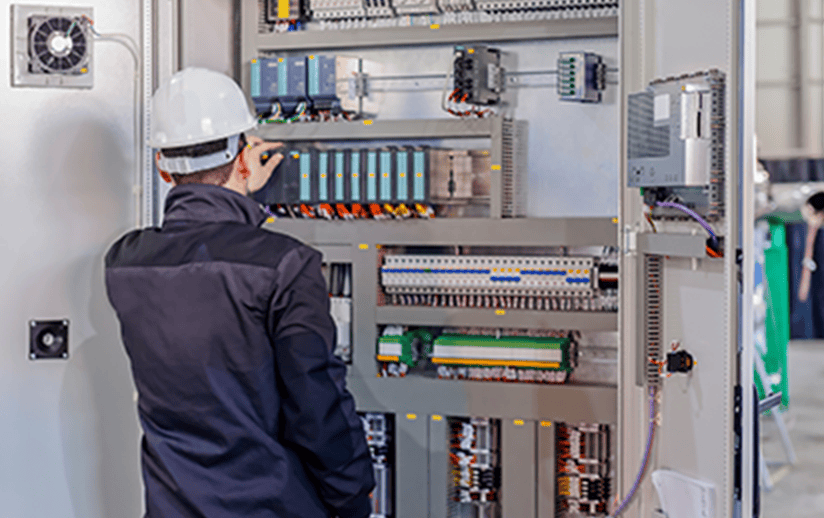

Tableau de commande
- Distribution homogène de la lumière grâce au boîtier blanc dépoli
- Câblage réduit avec raccordement M12

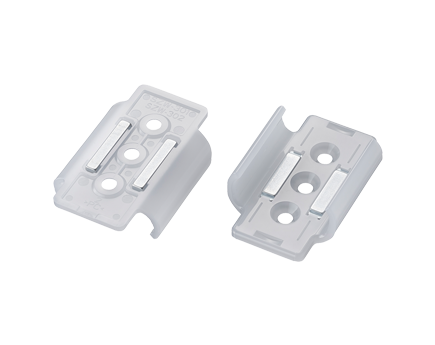

- Installation simple avec support magnétique optionnel SZW-302
Éclairage durable pour l’hygiène

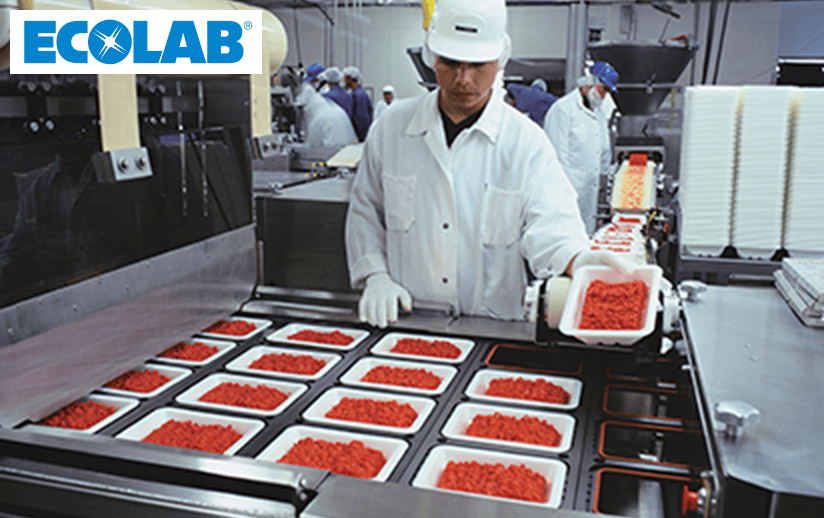

Ligne de transformation alimentaire
- Protection IP69K pour lavage à haute pression et à haute température
- Résistant au H2O2
En cas d’utilisation de détergents alcalins, vérifier la compatibilité avant usage.
Prévention de l’exposition en photolithographie

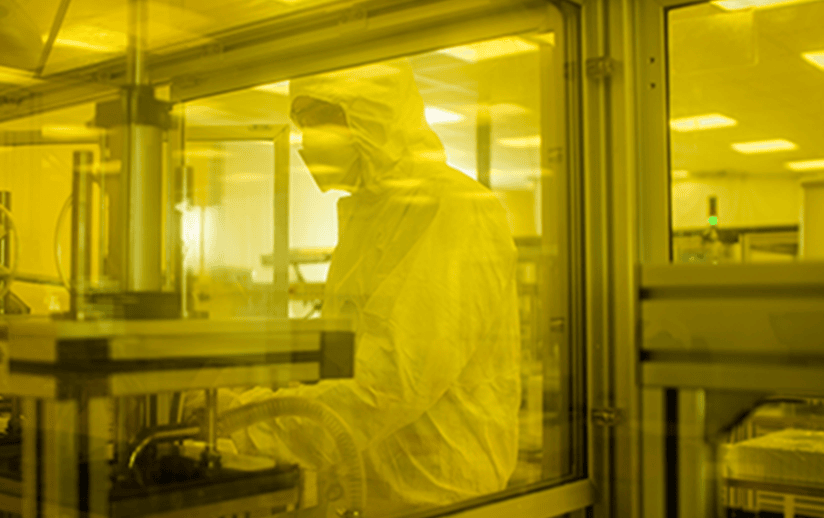

Usine de semi-conducteurs
- Spectre d’émission maximal : 590 nm
- Deux tailles disponibles : 300 mm, 600 mm
- Flux lumineux total : 140 lm (300 mm), 280 lm (600 mm)
Configuration de la référence
Code Modèle
Liste des Produits
| Modèle | Longueur de la zone éclairée | Tension nominale | Type de câblage | Couleur lumineuse |
|---|---|---|---|---|
| CLA1-02JSN-C | 100mm | 24V DC | Câble | Lumière du jour |
| CLA1-02CSN-C | 100mm | 24V CC | Connecteur M12 (4 broches) | Lumière du jour |
| CLA2-02JSN-C | 200mm | 24V CC | Câble | Lumière du jour |
| CLA2-02CSN-C | 200mm | 24V CC | Connecteur M12 (4 broches) | Lumière du jour |
| CLA3-02JSN-C | 300mm | 24V CC | Câble | Lumière du jour |
| CLA3-02CSN-C | 300mm | 24V CC | Connecteur M12 (4 broches) | Lumière du jour |
| CLA3-02CLN-C | 300mm | 24V CC | Connecteur M12 en chaîne | Lumière du jour |

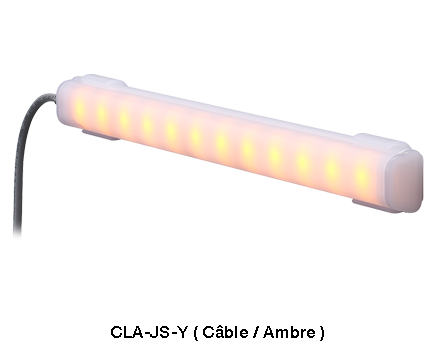

| CLA3-02JSN-Y | 300mm | 24V CC | Câble | Ambre |
| CLA6-02JSN-C | 600mm | 24V CC | Câble | Lumière du jour |
| CLA6-02CSN-C | 600mm | 24V CC | Connecteur M12 (4 broches) | Lumière du jour |
| CLA6-02JSN-Y | 600mm | 24V CC | Câble | Ambre |
| CLA9-02JSN-C | 900mm | 24V CC | Câble | Lumière du jour |
| CLA9-02CSN-C | 900mm | 24V CC | Connecteur M12 (4 broches) | Lumière du jour |
