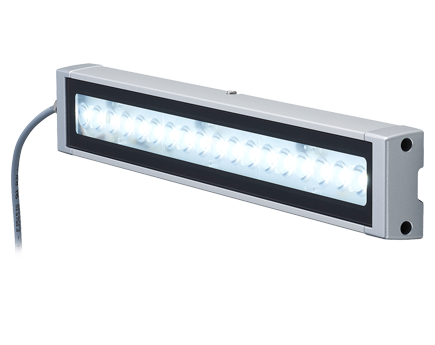

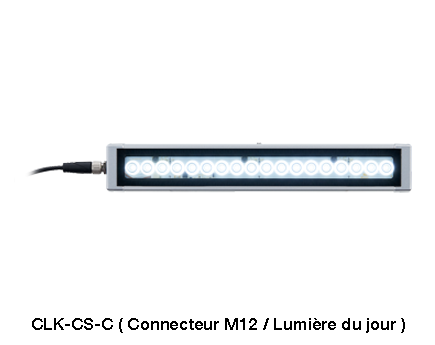

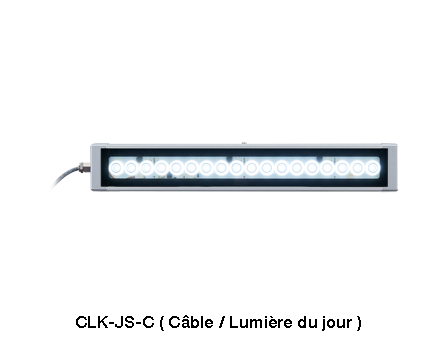

Éclairage LED de précision – Étanche et résistant aux huiles
CLK-02
Conçu pour être installé dans les machines-outils, cet éclairage LED offre une protection contre la poussière, l’eau et les huiles (IP66G/IP67G/IP69K). Il assure un éclairage puissant et fiable même en environnements industriels difficiles et en présence d'huiles de coupe et lubrification ainsi que de copeaux.

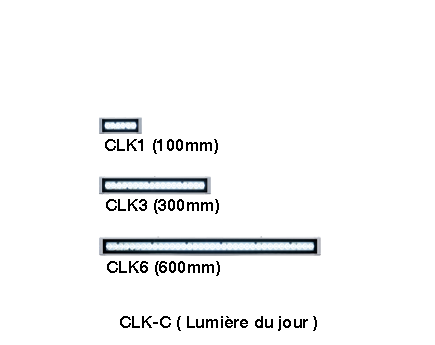

- 100/300/600
- Eclairages LED
- Intérieur
- IP66G
- IP67G
- IP69K
- Lumière du jour
Caractéristiques du produit
Diffusion homogène optimisée de la lumière
Deux types de lentilles sont disponibles : standard et spot. Choisissez le modèle standard pour l’éclairage de grande surface à l’intérieur des machines, ou le modèle spot pour l’éclairage détaillé de zones spécifiques. Avec un indice de rendu des couleurs Ra80, il diffuse une lumière naturelle et uniforme, améliorant la visibilité des pièces et de leur environnement.

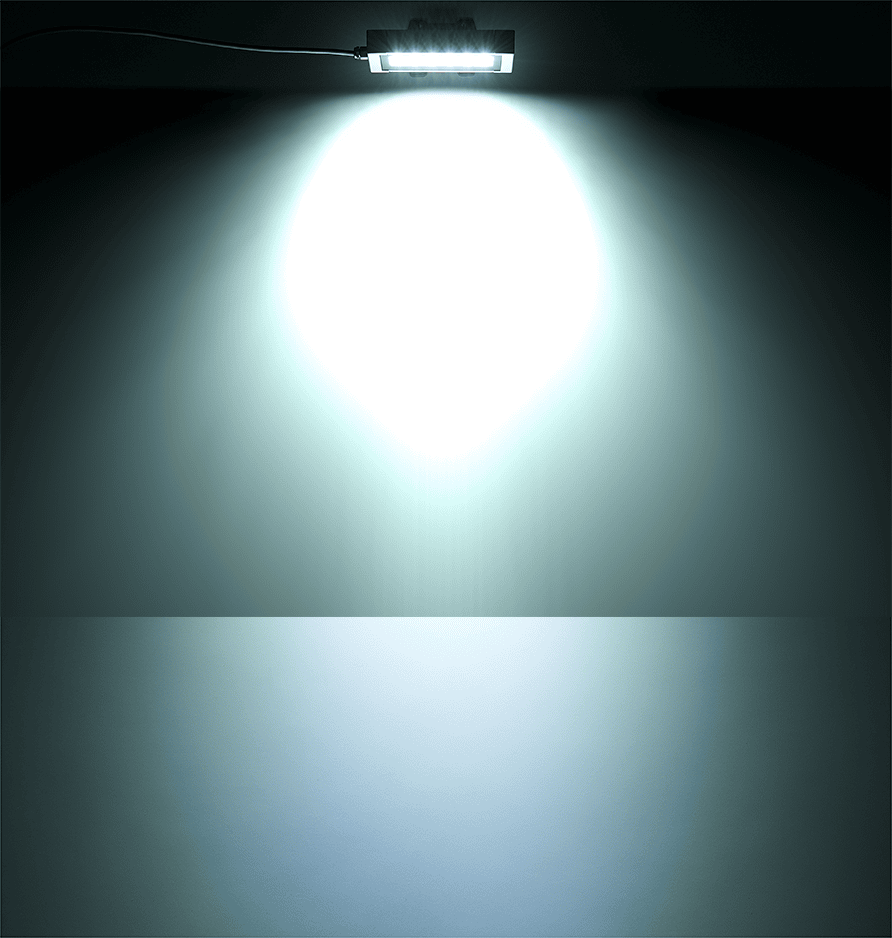

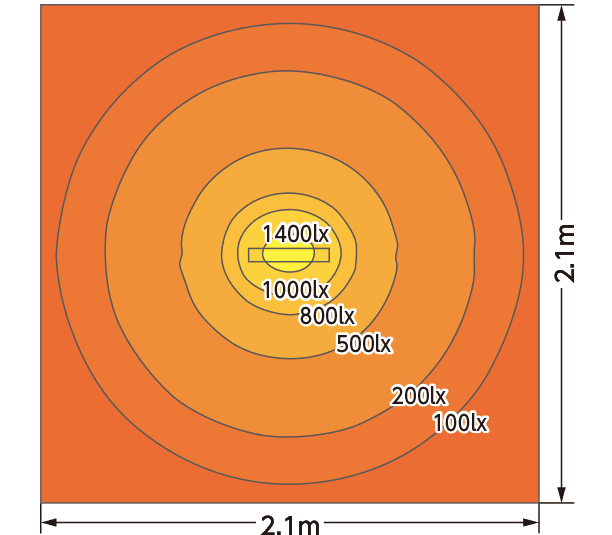

Répartition de l’éclairement (CLK, à 1 m)
Valeurs calculées susceptibles de différer des mesures réelles.
CLK1-C (Lentille standard)
CLK1-CP (Lentille spot)

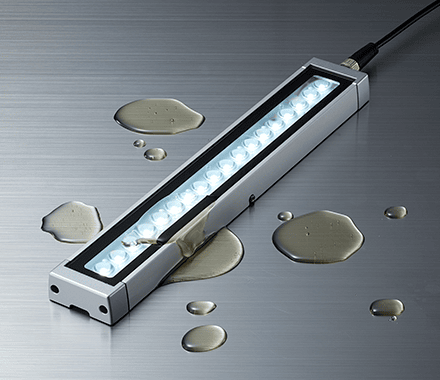

Eclairage LED étanche à l'eau, aux poussières et aux huiles
Protection contre les huiles de coupe, de lubrification et les copeaux

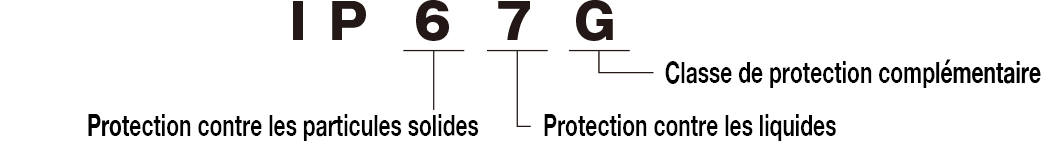

Conforme aux indices IP66/IP67, avec une classification complémentaire de résistance aux huiles (Grade G). Le Grade G garantit qu’aucune gouttelette ni brume d’huile ne peut pénétrer, quelle que soit la direction.
Test de résistance aux huiles
Essai réalisé en interne
En plus des essais IP, nous réalisons nos propres tests de résistance aux huiles. Les produits sont immergés 240 heures (10 jours) dans une huile hydrosoluble pour vérifier leurs performances, garantissant une qualité constante.
IP66G/67G (JIS C0920)
Les huiles ci-dessous ont été diluées 20:1 et testées à température ambiante pendant 240 heures (10 jours).
| Fabricant | Référence de l’huile |
|---|---|
| Haugstafur's | HANGSTERFER S500 |
| Yushiro Chemical Industry | Yushiroken Synthetic #663 |
| Castrol | Syntilo 9954 |
| Blaser Swisslube | Blasocut BC35LFSW |
| Grindex 10 CO |
Projecteur pour machines-outils
Un modèle de projecteur est disponible avec une lentille spot et un support pan-tilt (inclus avec l’unité principale). Il offre un éclairage intense jusque dans les moindres détails de la pièce, garantissant une visibilité précise pendant les opérations d’usinage.

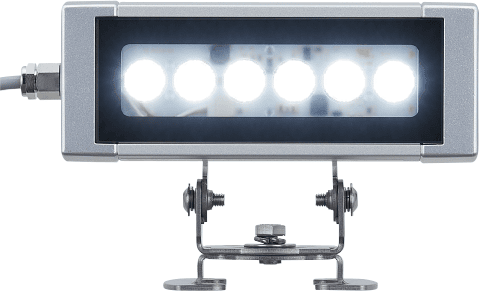

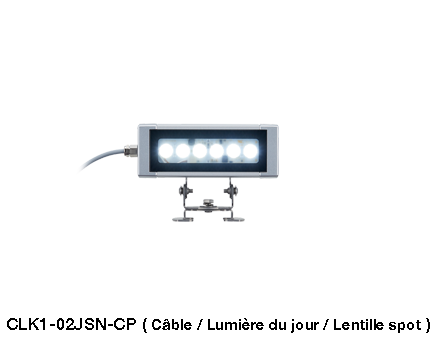

CLK1-02JSN-CP

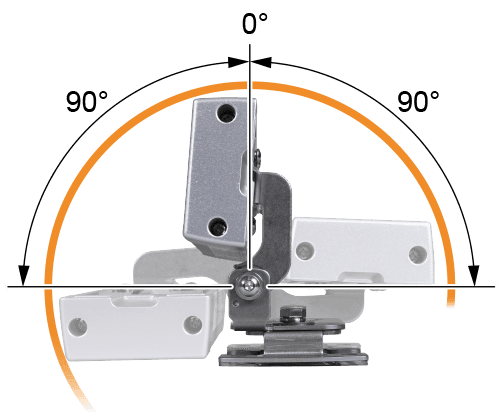

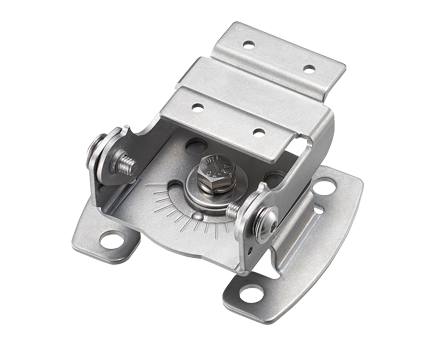

Support orientable (Pan/Tilt)

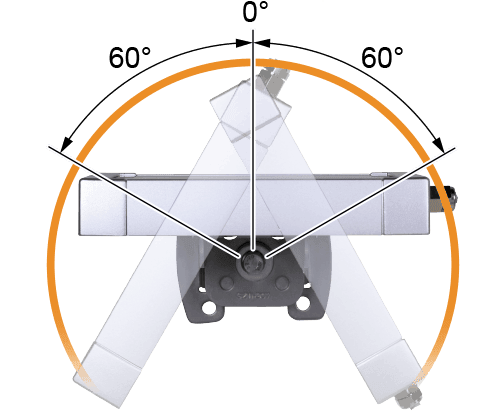

Angle d'inclinaison : 180°
Angle de rotation : 120°
Exemples de montage (CLK3)

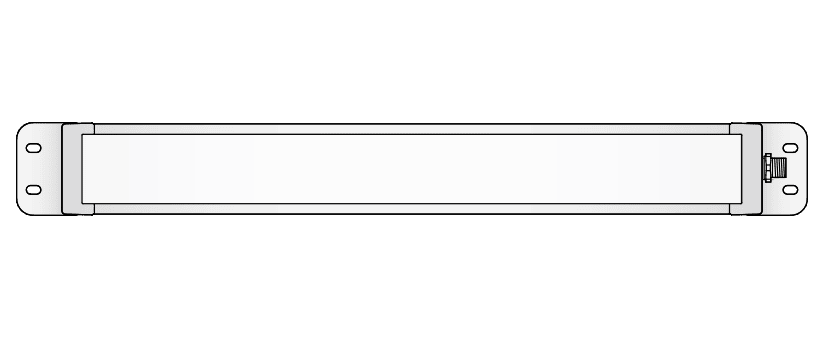

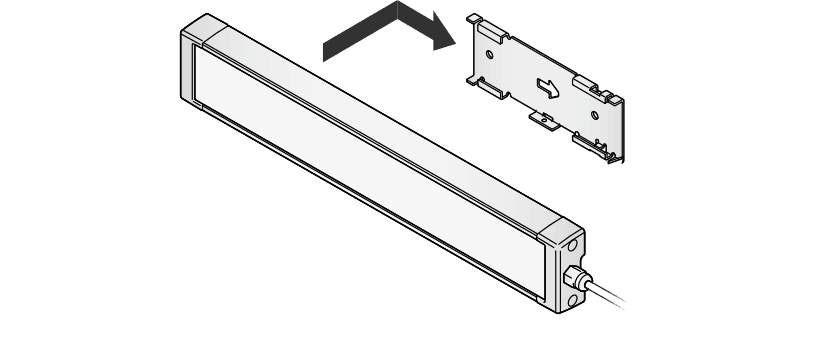

Avec accessoires inclus

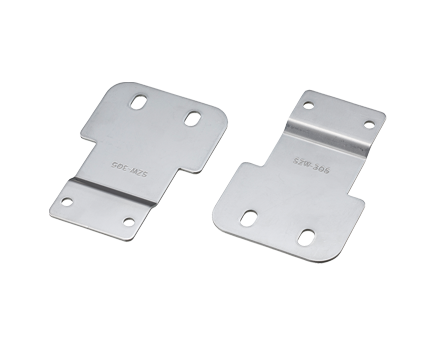

*Fourni avec les références CLK3-02, CLK6-02Avec SZW-305 (optionnel)

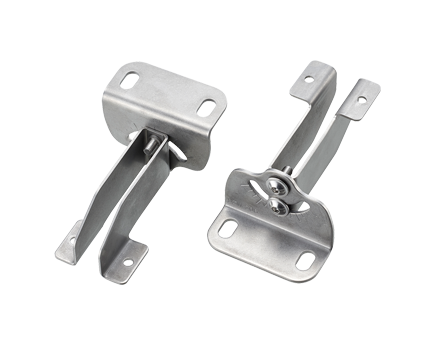

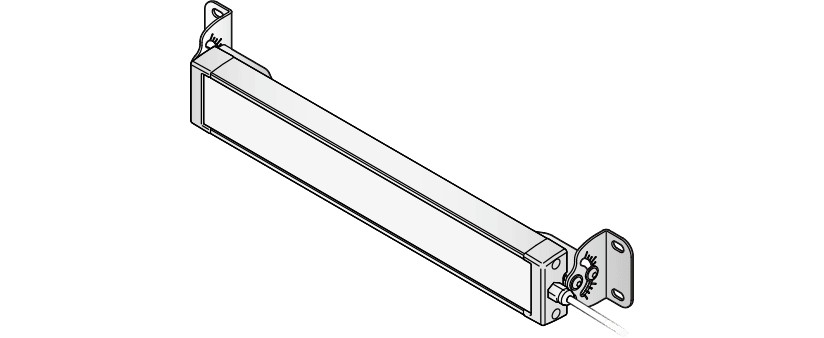

*Fourni avec les références CLK1-02JSN-C, CLK1-02CSM-CAvec SZW-306 (optionnel)
Applications
Meilleure visibilité pour la surveillance des processus
Centre d’usinage
- Large zone éclairage grâce à une conception de lentille exclusive
- Indice de rendu des couleurs Ra80
- Faible dégagement de chaleur grâce à une conception thermique efficace
Environnements contraignants avec liquide de refroidissement et copeaux

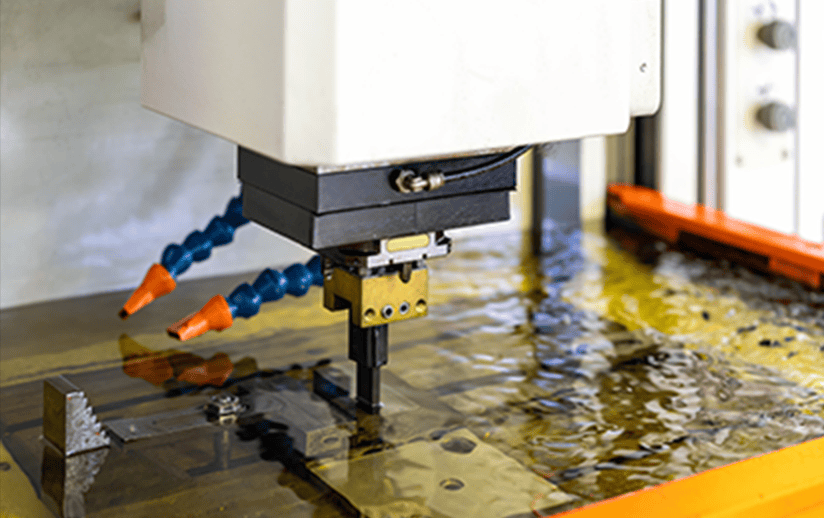

Machine d’électroérosion
- Résistant à la poussière et à l'huile IP66G/67G
- Étanchéité à la haute pression et la haute température IP69K
- Corps robuste en aluminium et lentille en verre renforcé
Éclairage puissant pour plus de précision

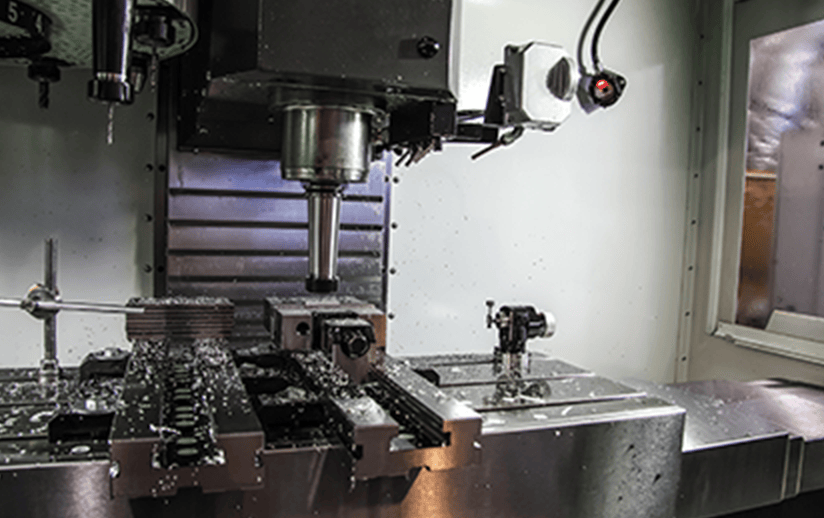

Tour CNC
- Faisceau de 32° offrant un éclairage ciblé
- Support orientable pour un réglage simple de la position

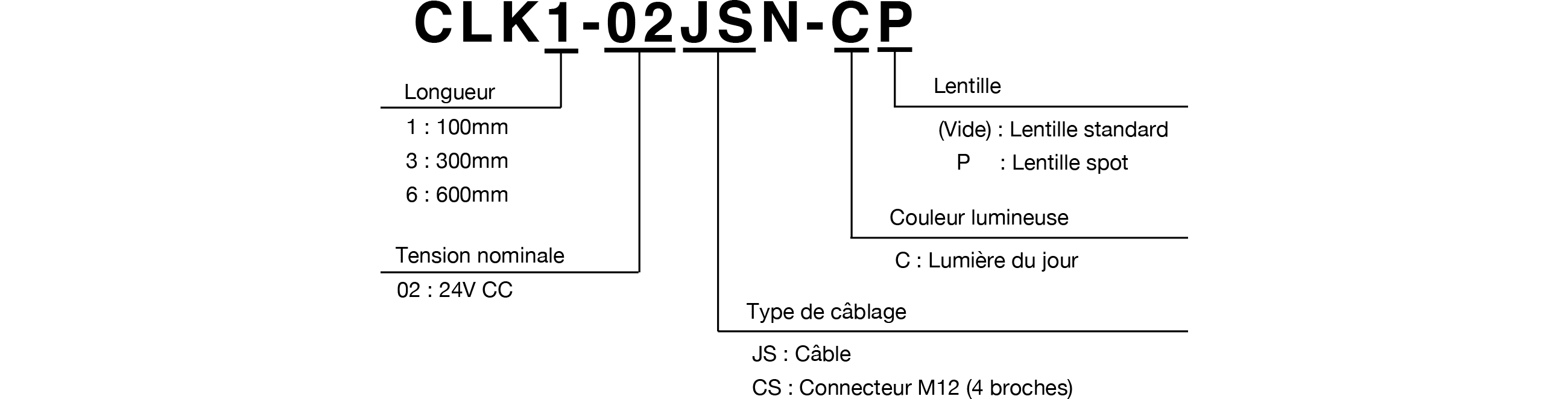

Configuration de la référence
Code Modèle
Liste des Produits
| Modèle | Longueur de la zone éclairée | Tension nominale | Type de câblage | Couleur lumineuse | Lentille |
|---|---|---|---|---|---|
| CLK1-02JSN-C | 100mm | 24V CC | Câble | Lumière du jour | Lentille standard |
| CLK1-02CSN-C | 100mm | 24V CC | Connecteur M12 (2 broches) | Lumière du jour | Lentille standard |
| CLK1-02JSN-CP | 100mm | 24V CC | Câble | Lumière du jour | Lentille spot |
| CLK3-02JSN-C | 300mm | 24V CC | Câble | Lumière du jour | Lentille standard |
| CLK3-02CSN-C | 300mm | 24V CC | Connecteur M12 (2 broches) | Lumière du jour | Lentille standard |
| CLK6-02JSN-C | 600mm | 24V CC | Câble | Lumière du jour | Lentille standard |
| CLK6-02CSN-C | 600mm | 24V CC | Connecteur M12 (2 broches) | Lumière du jour | Lentille standard |
catalogues
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manuel d'instructions du (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
CLK1-02JSN-CP_100mm_Câble_Lentille spotSpécifications du produit
-
Specifications (En)
