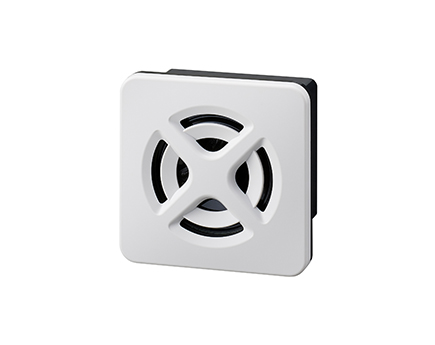

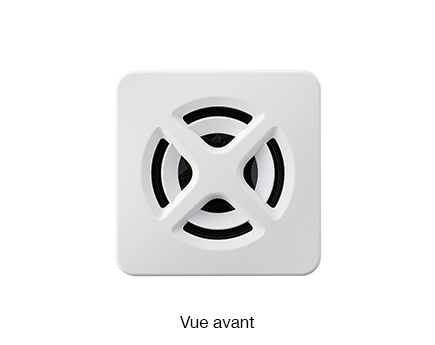

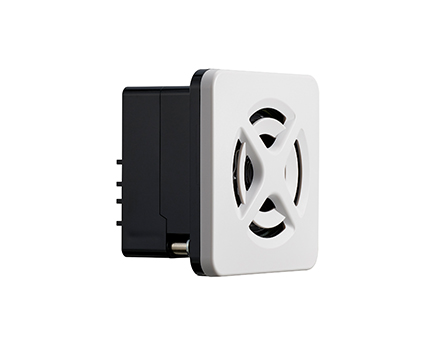

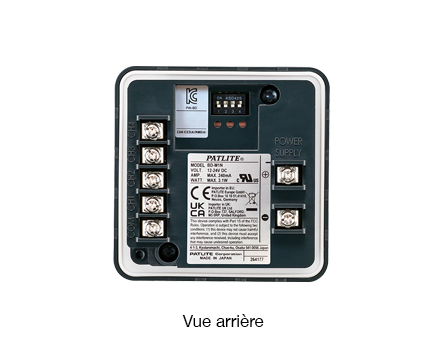

Avertisseur sonore (type compact IP65 à montage sur panneau)
BD
Idéal pour armoires électriques et machines industrielles, cet avertisseur sonore compact offre jusqu’à 98 dB, une protection IP65, 32 sons intégrés et un accès frontal.
- Alarme sonore
- Alarmes
- Mélodie
- 98dB
- Extérieur
- Intérieur
- IP65
Caractéristiques du produit
Caractéristiques principales

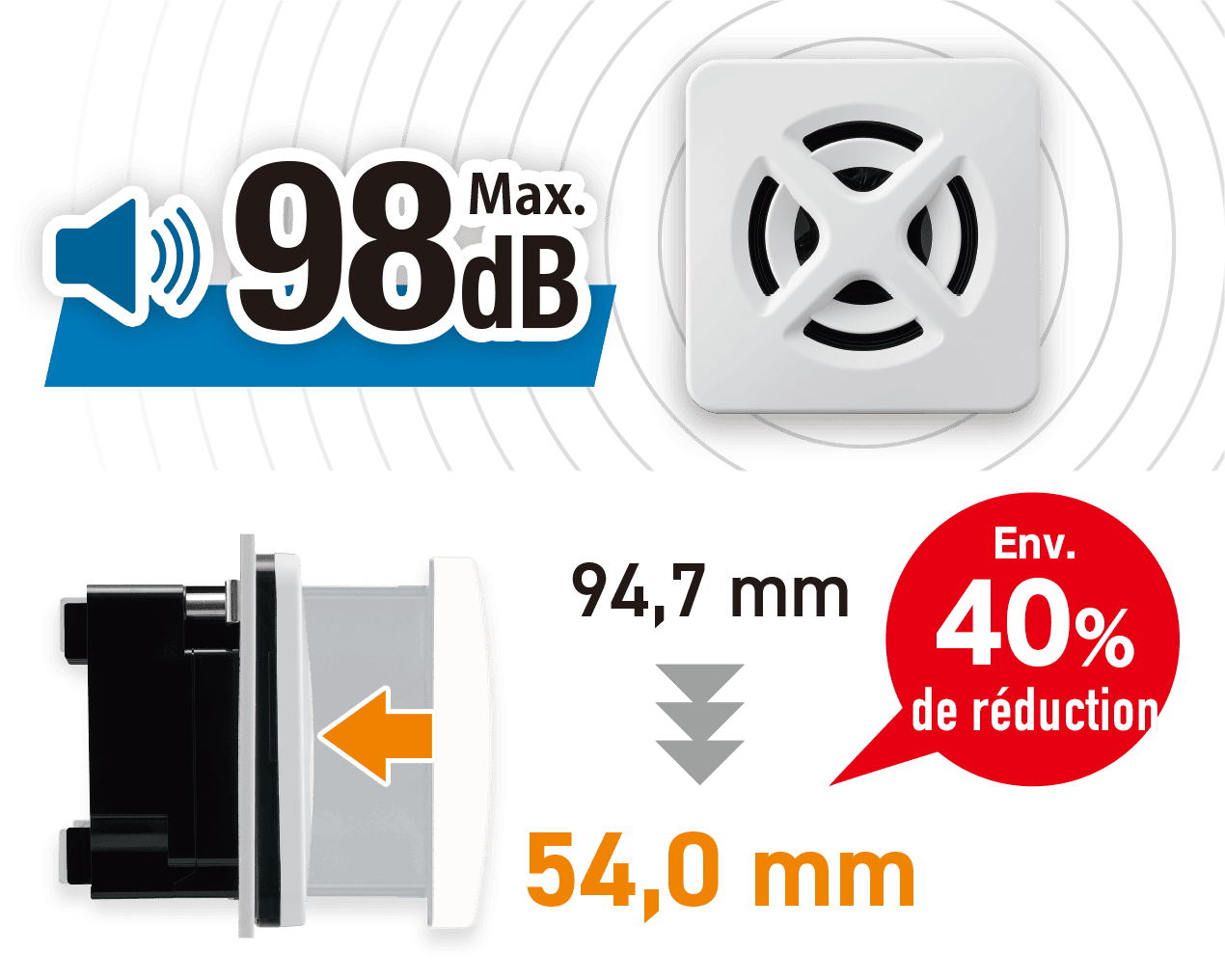

Puissance sonore élevée de 98 dB dans un design fin et compact de 54 mm de profondeur
Offre une puissance sonore élevée allant jusqu’à 98 dB (typ.) *1 , tout en conservant un design compact d’une profondeur de seulement 54,0 mm, environ 40 % plus fin que le modèle précédent *2 . Il contribue à économiser de l’espace dans les armoires de commande et les équipements, et permet une installation simple même lorsque l’espace est limité.
- Le niveau de pression acoustique peut varier selon le contenu lu et l’environnement d’utilisation.
- Par rapport à notre modèle précédent.

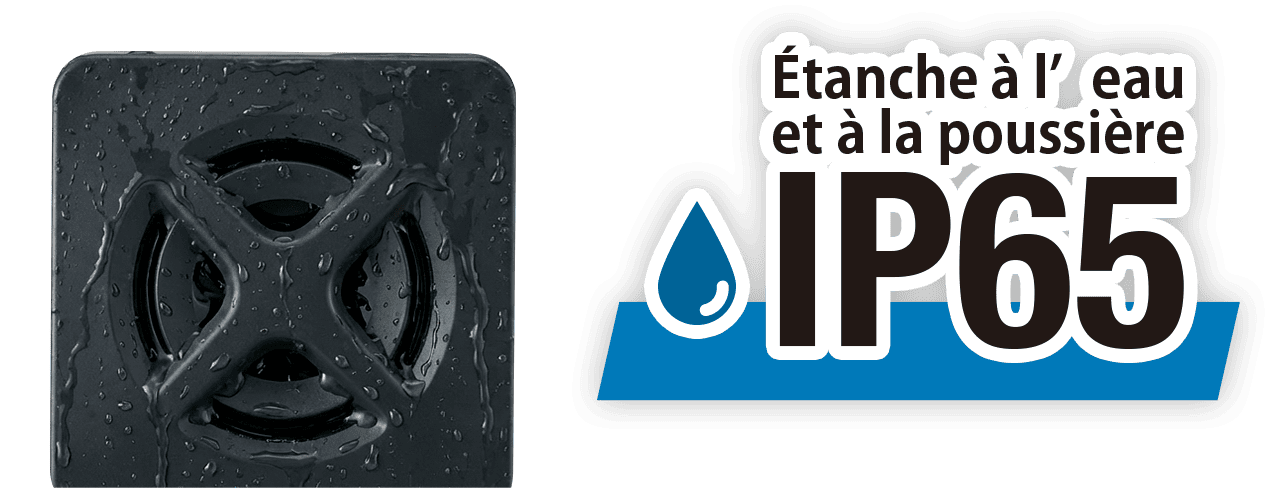

Haute résistance à la poussière et à l’eau pour une utilisation en extérieur (IP65)
Conforme à l’indice de protection IP65. Sa conception robuste permet une utilisation fiable dans les usines exposées à l’eau et à la poussière, ainsi qu’en environnement extérieur, ce qui le rend adapté à une large gamme d’environnements d’installation.
Cet indice de protection s’applique au produit lui-même. Les performances d’étanchéité en cas d’installation sur panneau dépendent des conditions de montage et de la qualité de l’installation, notamment de l’étanchéification.

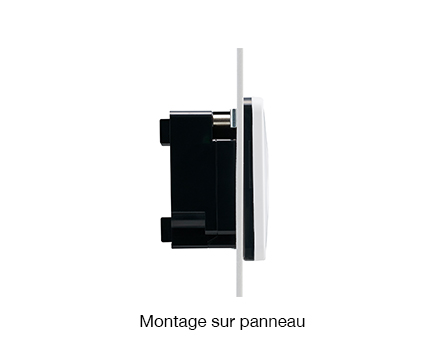

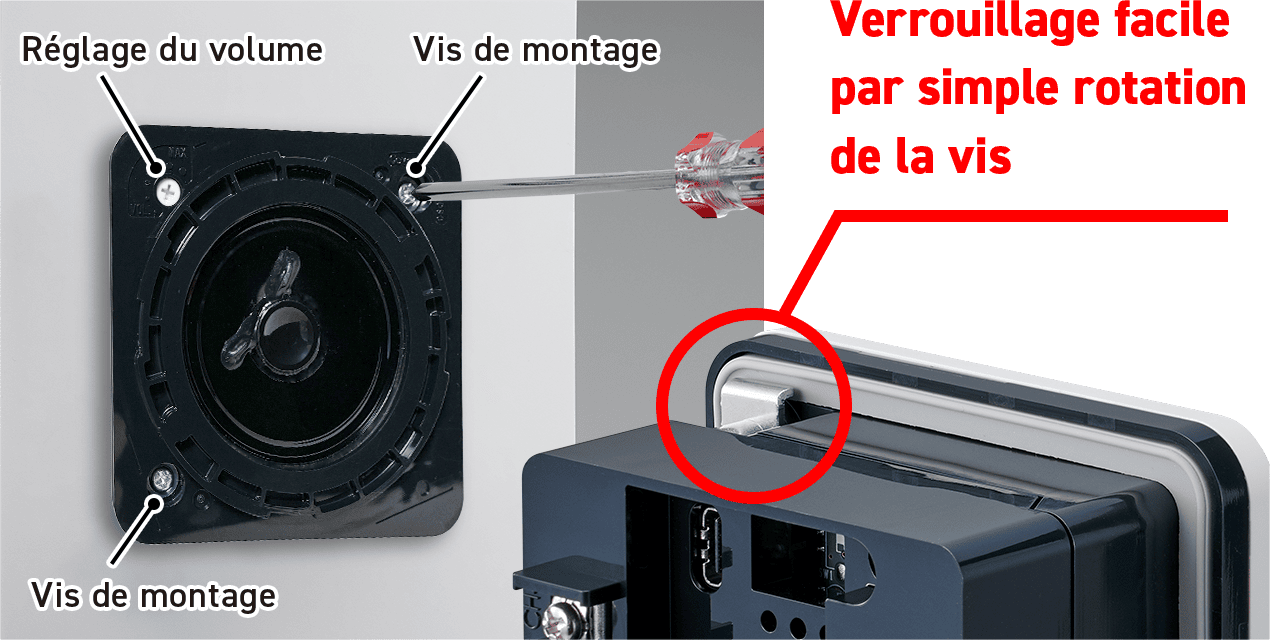

Structure à accès frontal réduisant les opérations d’installation et de réglage
La structure de verrouillage frontal permet le montage sur panneau, le démontage et le réglage du volume depuis la face avant, uniquement par vissage. Comme il n’est pas nécessaire d’intervenir depuis l’arrière du panneau, le temps d’installation et de maintenance est considérablement réduit.
32 sons intégrés contrôlables par entrée binaire

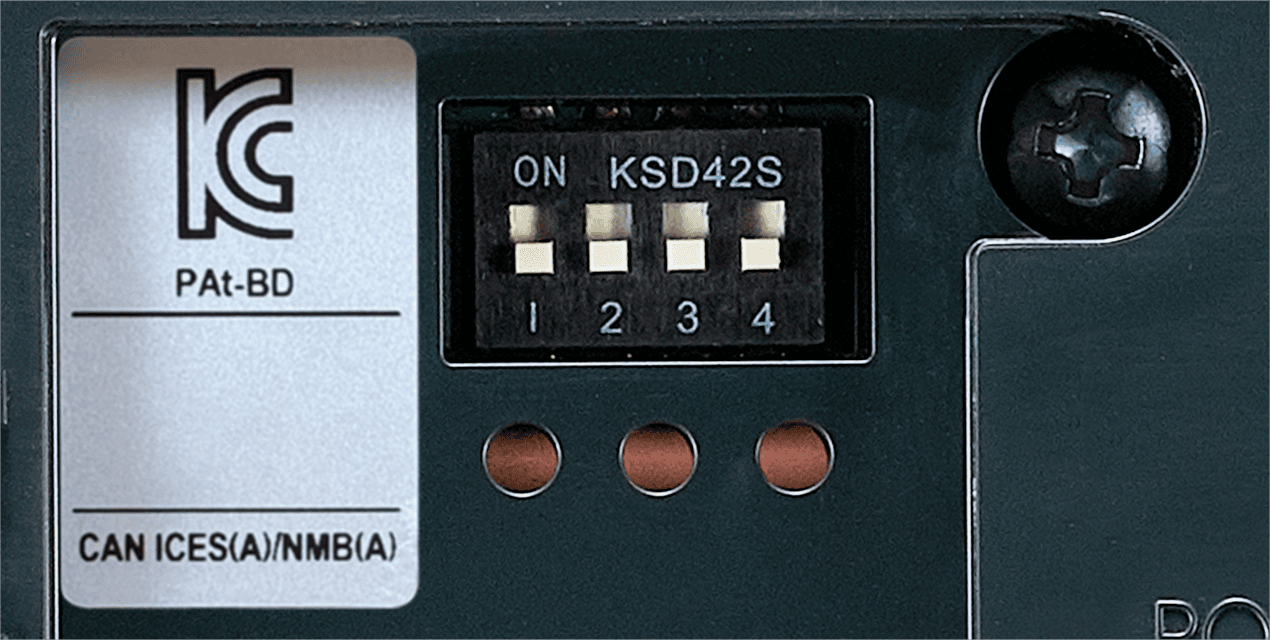

Intègre un total de 32 sons, notamment des sons d’alarme, des mélodies et des carillons. Les sons peuvent être sélectionnés parmi 8 groupes sonores à l’aide du DIP switch, et jusqu’à 4 sons peuvent être attribués par entrée binaire. Une seule unité permet de répondre à une large gamme de besoins de signalisation sonore. Toutes les sources sonores intégrées sont libres de droits.
La fonction de remplacement des sources sonores par carte SD, disponible sur les modèles précédents, n’est pas incluse dans ce produit.
Résistance aux vibrations de 4,5G pour les environnements d’installation fortement soumis aux vibrations
Le modèle 12–24 V CC (M1) offre une résistance aux vibrations de 4,5G, permettant une installation à proximité d’équipements soumis à de fortes vibrations.
Modèles NPN et PNP disponibles
Les spécifications d’entrée NPN et PNP sont disponibles en tant qu’options de modèle standard. Sélectionnez le modèle correspondant aux spécifications de l’équipement raccordé.
Les modèles 100–240 V CA prennent uniquement en charge l’entrée NPN. Les modèles 12–24 V CC sont disponibles en versions NPN et PNP.
Liste des sons intégrés
Les groupes sonores suivants peuvent être sélectionnés en modifiant les réglages du DIP switch (le groupe A est le réglage par défaut en usine).
| Groupe | CH1 | CH2 | CH3 | CH4 |
|---|---|---|---|---|
| A | Beep | Stutter | Bell | Yelp |
| B | Rapid Hi-Lo | Melody Chime | Synthesized Piano | Synthesized Bell |
| C | Stutter & Bell | Sweep Sound | Chime | Call Sign |
| D | Fur Elise | Maiden's Prayer | Bach Minuet in Gmaj | Annie Laurie |
| E | London Bridge Is Falling Down | Hol-Di-Li-Dia | Mary Had a Little Lamb | Camptown Races |
| F | Cuckoo | Village Blacksmith | On the Avignon Bridge | The Entertainer |
| G | Amaryllis | Symphony No. 40 | Quiet Lakeside | Mountain Musician |
| H | Spanish Romance | Canon | Grandfather's Clock | Ave Maria |
- Vous pouvez écouter les sons intégrés de ce produit depuis l’onglet Échantillon (son/audio).
- Vous pouvez écouter les sons intégrés du produit précédent depuis ici.
Échantillon (son/audio)
Configuration de la référence

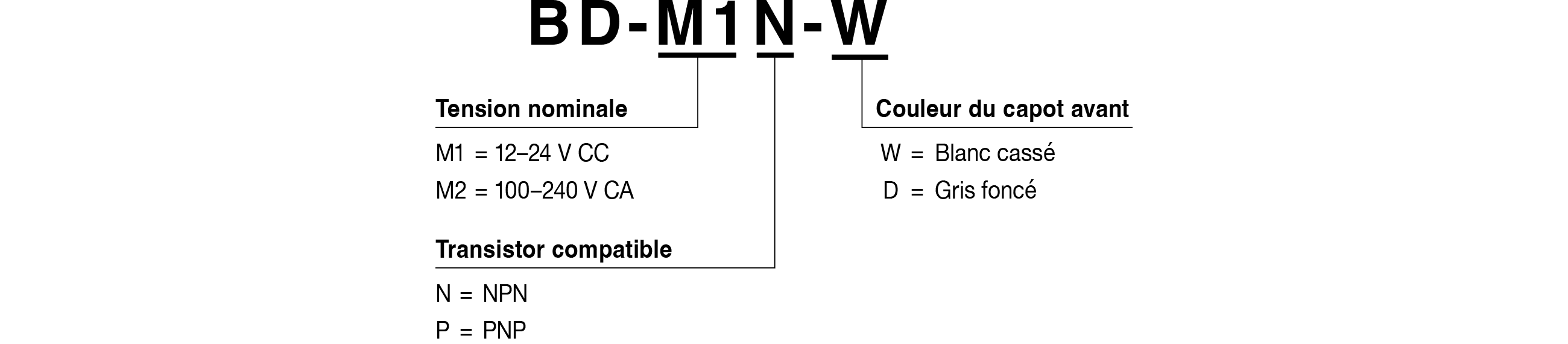

Code modèle
M2 : NPN uniquement
Liste des produits
| Modèle | Tension nominale | Transistor compatible | Couleur du capot avant |
|---|---|---|---|

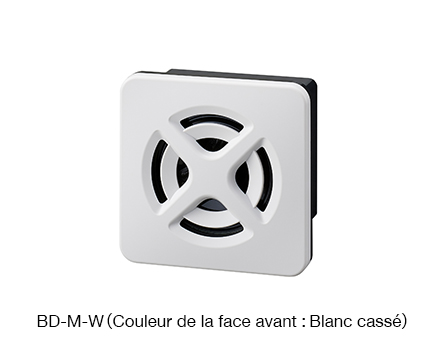

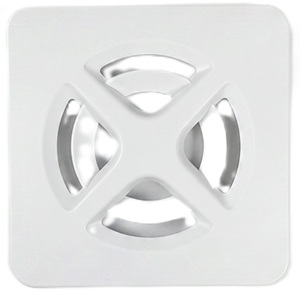

| BD-M1N-W | 12–24 V CC | NPN | Blanc cassé |

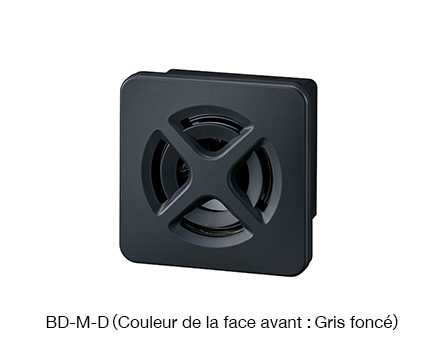

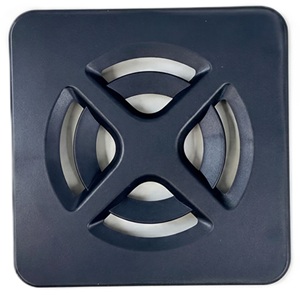

| BD-M1N-D | 12–24 V CC | NPN | Gris foncé |
| BD-M1P-W | 12–24 V CC | PNP | Blanc cassé |
| BD-M1P-D | 12–24 V CC | PNP | Gris foncé |
| BD-M2-W | 100–240 V CA | NPN | Blanc cassé |
| BD-M2-D | 100–240 V CA | NPN | Gris foncé |
