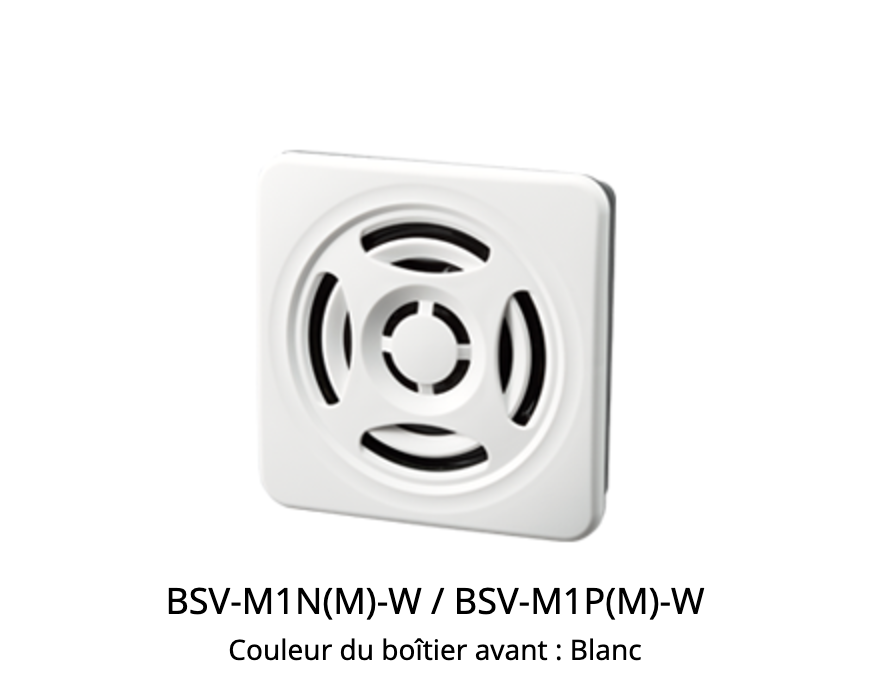

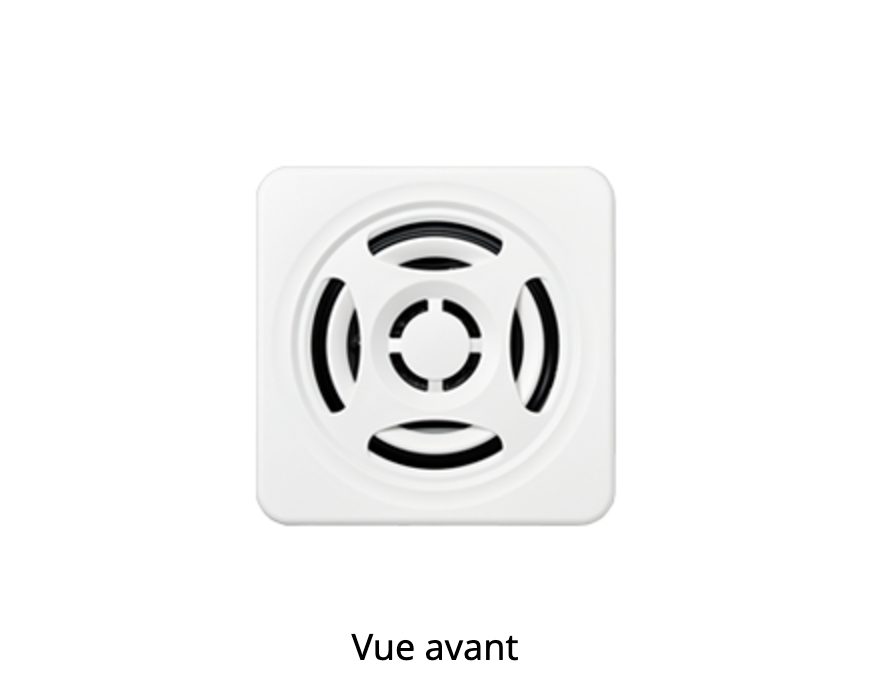

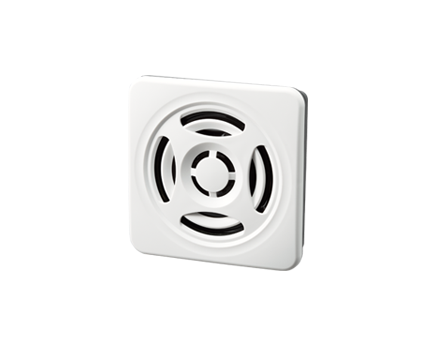

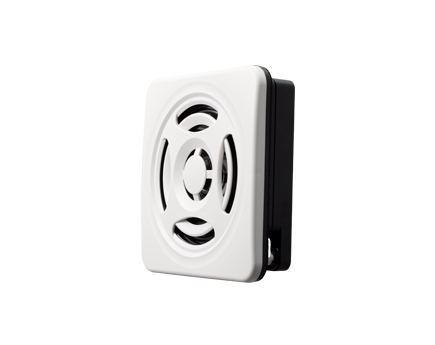

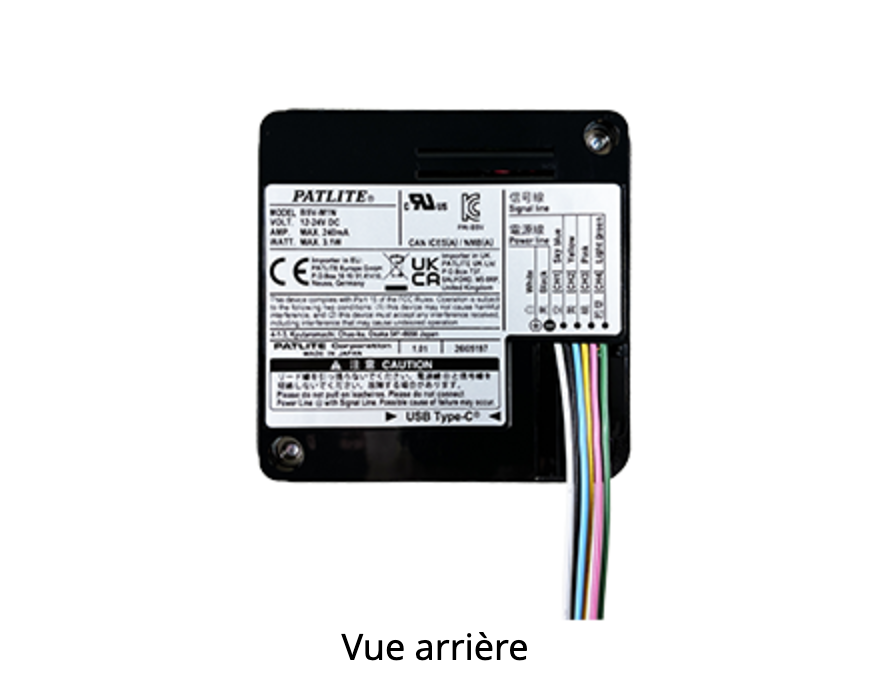

Avertisseur Sonore
BSV
Avertisseur Sonore pour montage sur panneau ou montage mural.
Profondeur de 19,9 mm, niveau sonore maximal de 103 dB. Configurez librement jusqu'à 15 pistes de messages, d'alarmes et de mélodies avec USB Type-C et PATLITE Audio Builder.
- Contrôle des E/S
- USB (alimentation par bus)
- □75
- Signalisation sonore MP3
- Alarmes
- Mélodie
- Voix
- 99dB (Montage sur panneau)
- 103dB (Montage en surface)
- Extérieur (Montage sur panneau)
- Intérieur
- IP54 (Montage sur panneau)
- IP20 (Montage en surface)
Caractéristiques du produit
Caractéristiques principales

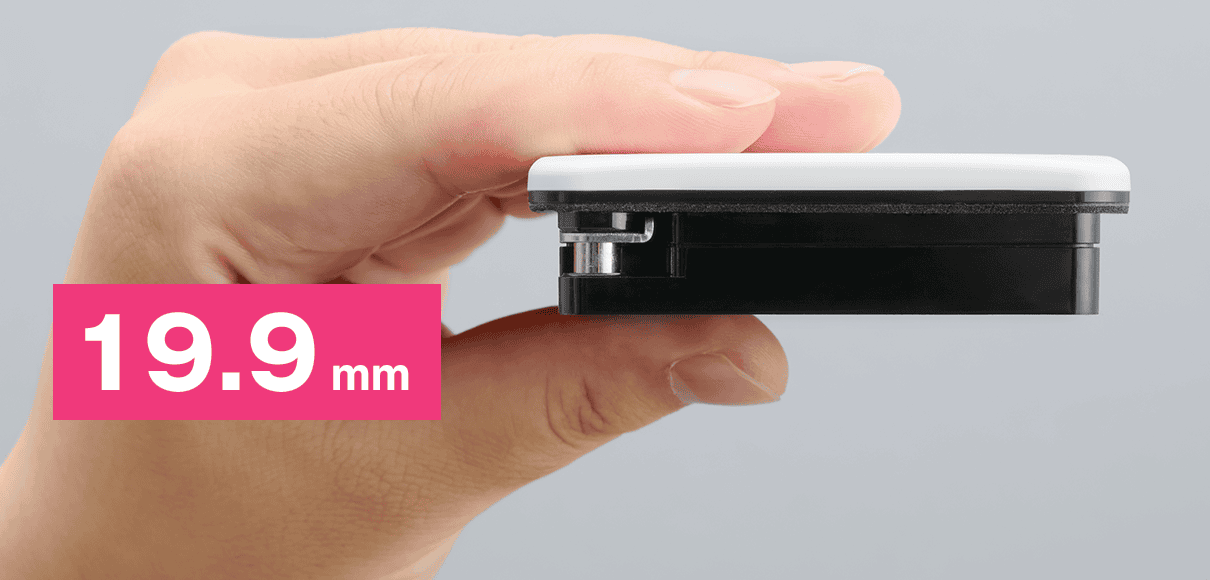

Une conception fine de 19,9 mm de profondeur pour un encombrement réduit
Avec une profondeur de seulement 19,9 mm, ce modèle compact délivre des alertes sonores puissantes. Il s'installe facilement sur une armoire de commande ou un mur, même lorsque l'espace est limité.

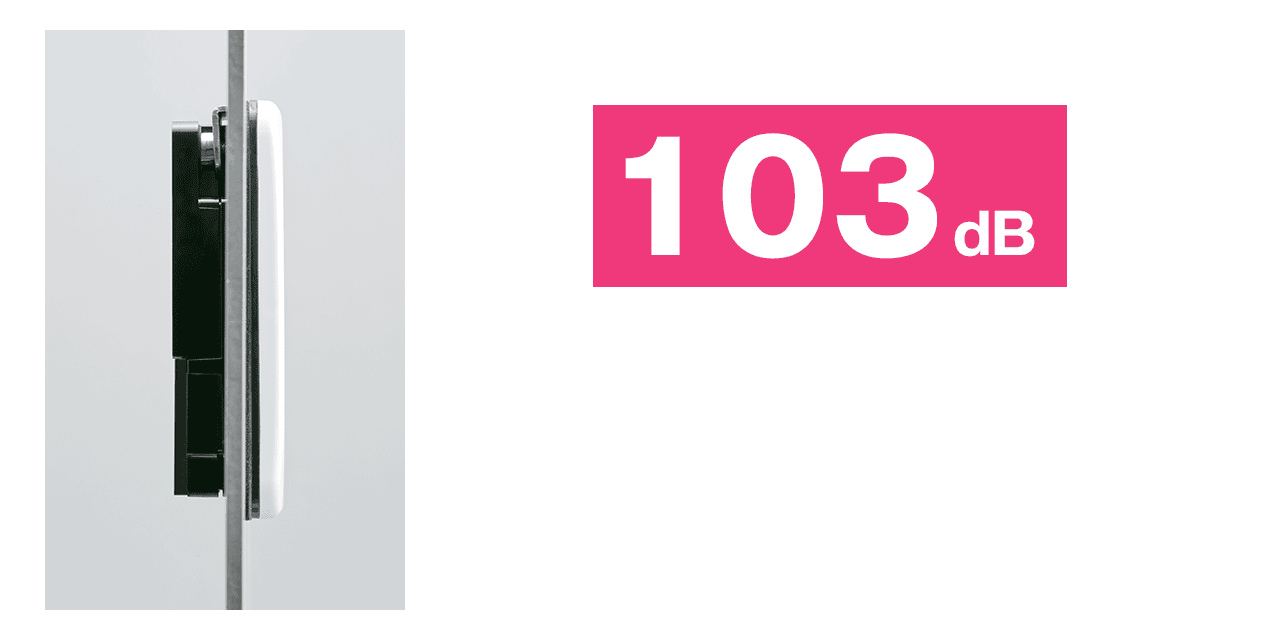

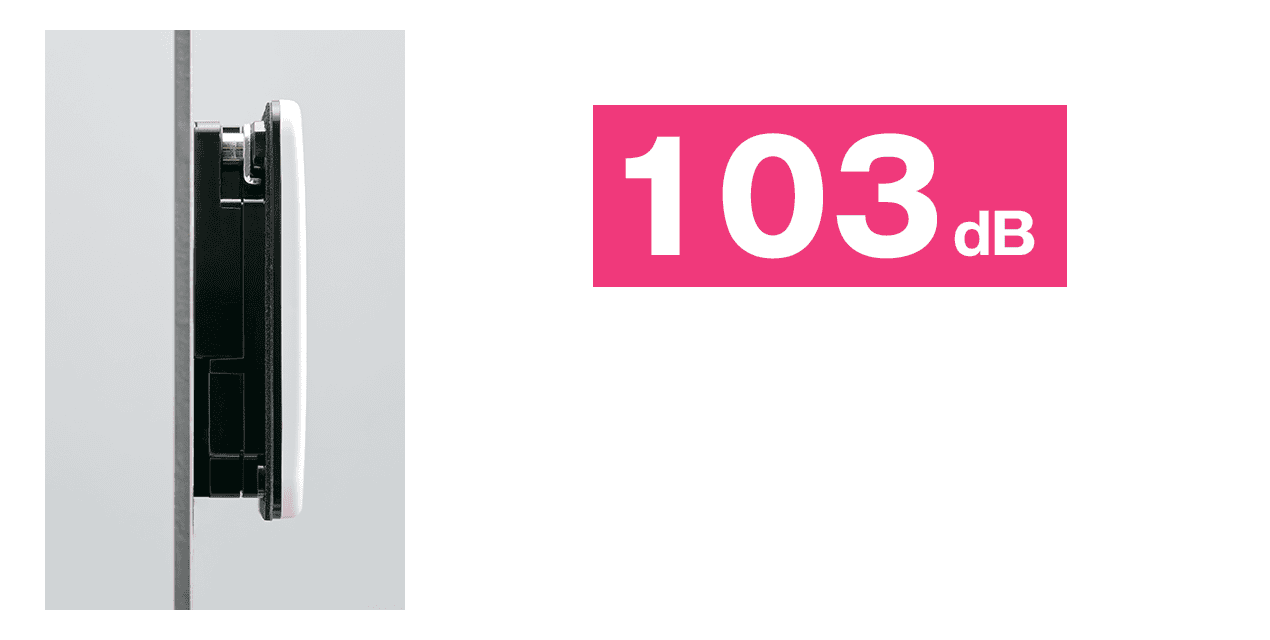

Deux modes de montage adaptés à l'installation et un niveau sonore maximal de 103 dB
Le montage sur panneau et le montage mural sont possibles, avec un niveau de pression acoustique de 99 dB et de 103 dB*1 , respectivement. L'indice de protection est IP54 sur panneau et IP20 en montage mural. Le montage sur panneau permet aussi une installation en extérieur*2 . L'appareil peut être monté en position verticale, latérale ou inversée.

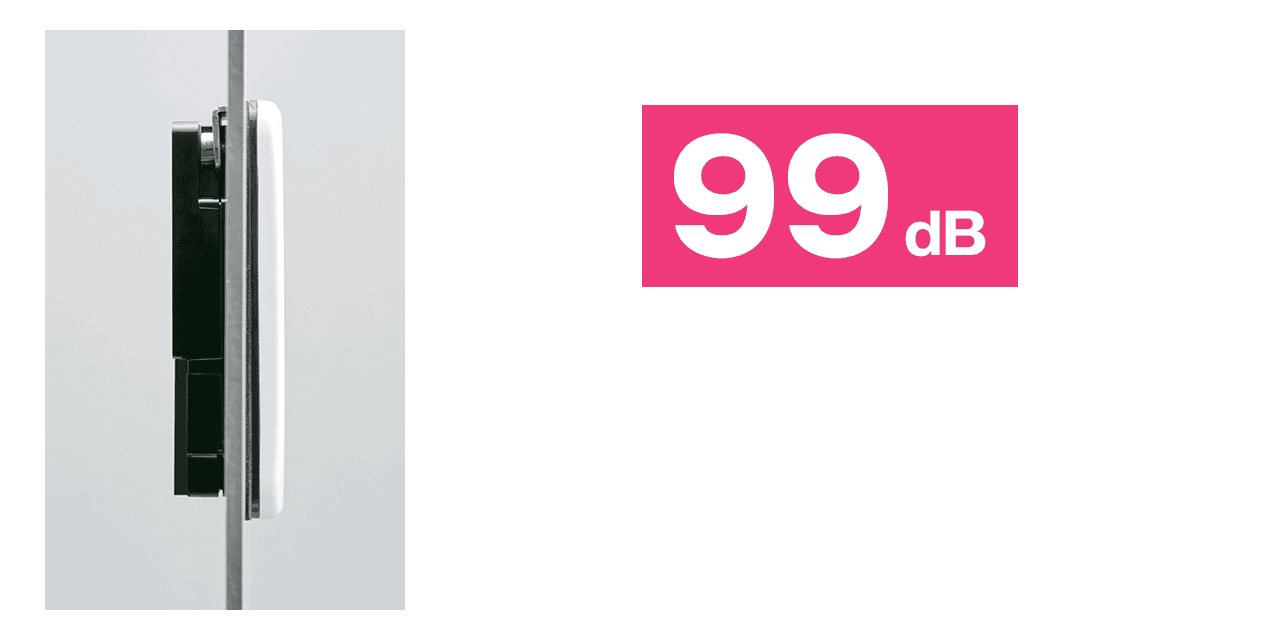

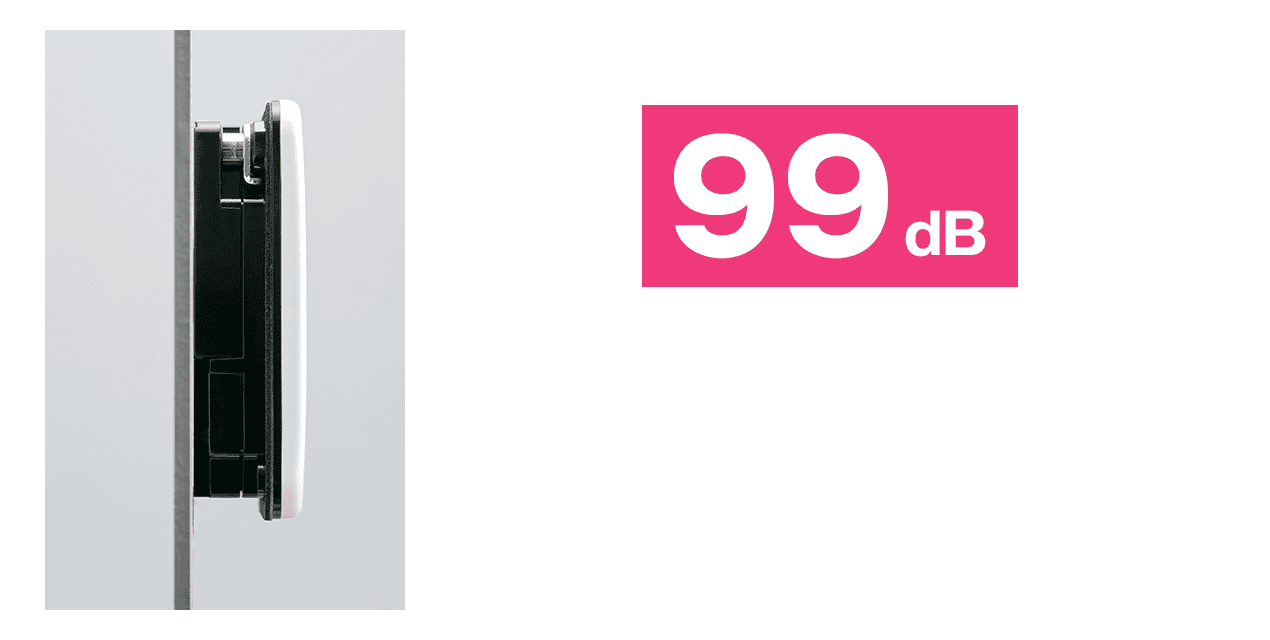

Montage sur panneau
Montage mural

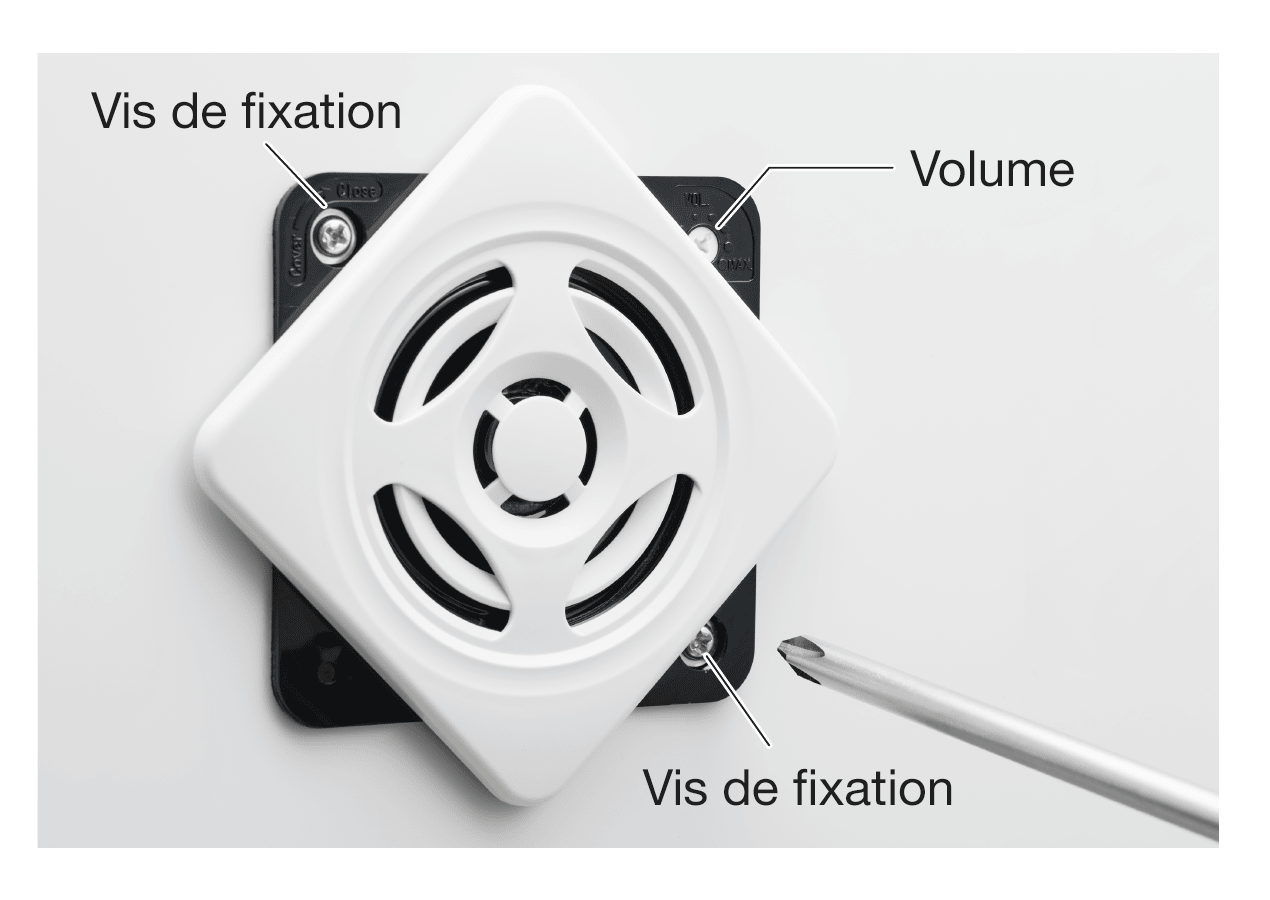

Verrouillage et réglage du volume en façade, sans accès à l'arrière du panneau
L'installation et le réglage du volume s'effectuent par l'avant. Il suffit de tourner les vis de fixation pour verrouiller l'appareil, sans intervenir derrière le panneau. Les dimensions de montage sont de □68 mm et l'épaisseur de panneau admissible est de 1–3,5 mm*3 .
Montage et réglage du volume par l'avant

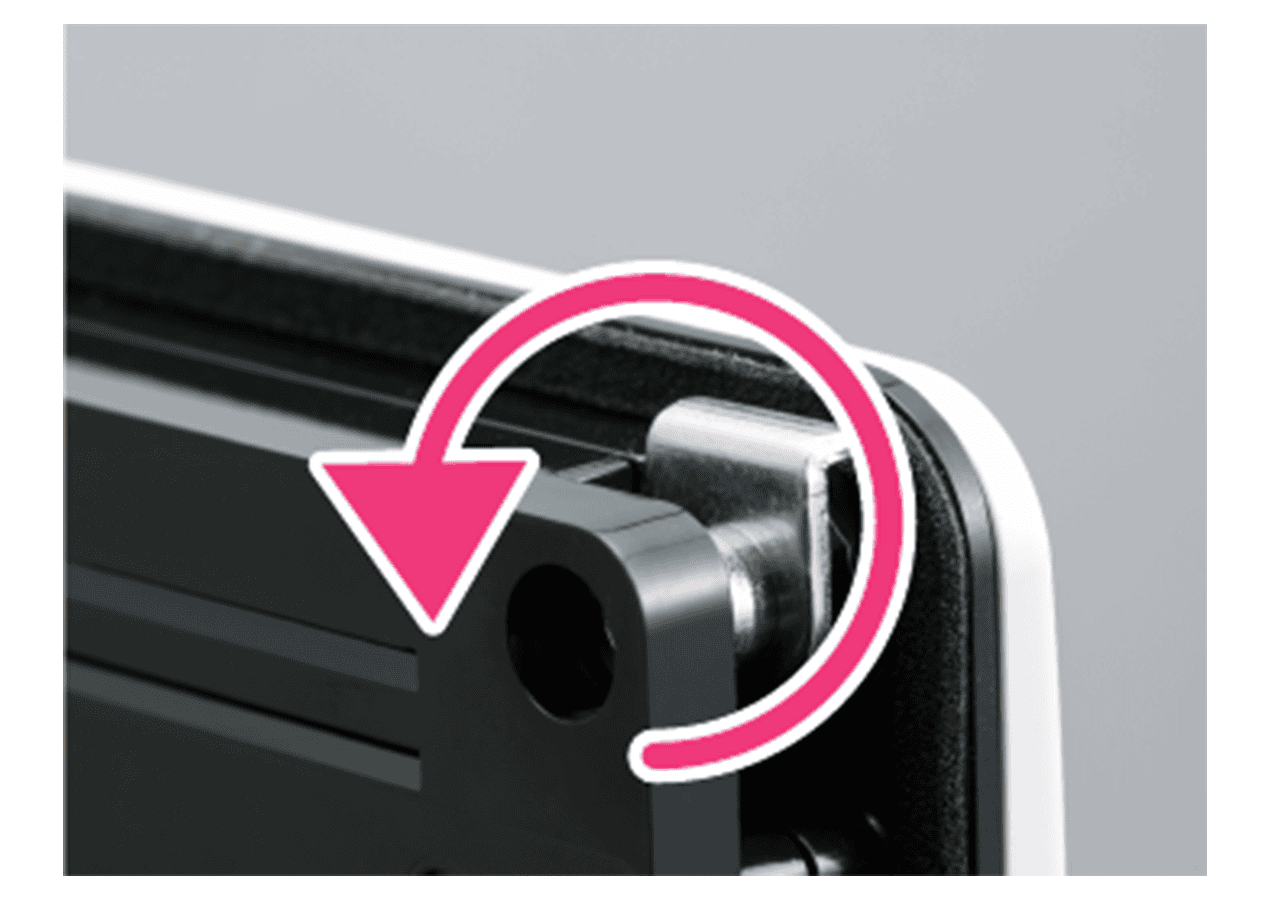

Tourner les vis de fixation pour verrouiller
Résistance aux vibrations de 70 m/s² pour un fonctionnement stable en présence de vibrations et de perturbations électromagnétiques
L'appareil offre une résistance aux vibrations de 70 m/s² et est conforme à la norme CEM EN12895 pour les chariots de manutention*4 . Il fonctionne de manière stable en présence de vibrations et de perturbations électromagnétiques, notamment près des chariots élévateurs et des véhicules à guidage automatique*5 .
Alerter par des alarmes, informer par des messages
Alarmes prédéfinies : 4 sons par entrée bit ou 15 par entrée binaire
Le changement du mode d'entrée CH permet de sélectionner 4 sons par entrée bit ou 15 sons par entrée binaire. Le réglage d'usine est la lecture de 4 sons par entrée bit. Pour utiliser 15 sons, réglez le mode d'entrée CH sur l'entrée binaire.
Des réglages de lecture flexibles pour un maximum de 15 pistes
Configurez librement jusqu'à 15 pistes. Plusieurs clips audio peuvent être placés sur une même piste, par exemple une alarme suivie d'un message ou un même message diffusé successivement en plusieurs langues.
Les pistes enregistrées en usine sont indiquées ci-dessous*6 .
| No. | Track | Binary Input | |||
|---|---|---|---|---|---|
| CH1 | CH2 | CH3 | CH4 | ||
| 01 | Chime | ✔︎ | - | - | - |
| 02 | Beep | - | ✔︎ | - | - |
| 03 | Stutter | ✔︎ | ✔︎ | - | - |
| 04 | Bell | - | - | ✔︎ | - |
| 05 | Yelp | ✔︎ | - | ✔︎ | - |
| 06 | Rapid Hi-Low | - | ✔︎ | ✔︎ | - |
| 07 | Melody Chime | ✔︎ | ✔︎ | ✔︎ | - |
| 08 | Synthesized Piano | - | - | - | ✔︎ |
| 09 | Synthesized Bell | ✔︎ | - | - | ✔︎ |
| 10 | Stutter + Bell | - | ✔︎ | - | ✔︎ |
| 11 | Sweep Sound | ✔︎ | ✔︎ | - | ✔︎ |
| 12 | Call Sign | - | - | ✔︎ | ✔︎ |
| 13 | Inverted Reveille | ✔︎ | - | ✔︎ | ✔︎ |
| 14 | Galactic Motor | - | ✔︎ | ✔︎ | ✔︎ |
| 15 | Two Tone | ✔︎ | ✔︎ | ✔︎ | ✔︎ |

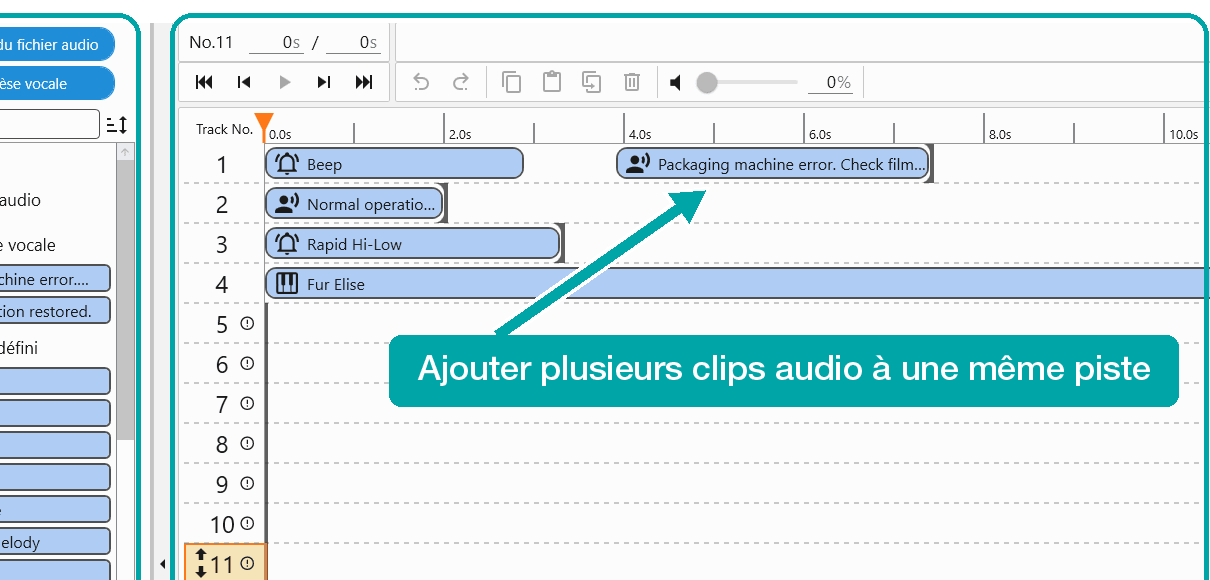

Créer des messages dans la langue de votre site avec PATLITE Audio Builder
Le logiciel dédié PATLITE Audio Builder permet de créer des messages adaptés à l'environnement d'installation et de remplacer librement les pistes d'usine. Configurez la lecture combinée d'alarmes et de messages, y compris en plusieurs langues, tout en réduisant le temps et le coût d'enregistrement des contenus audio*7 .
- Sélection de fichiers audio : utilisez vos fichiers MP3 et WAV.
- Synthèse vocale : créez vos propres messages avec la fonction TTS (Text to Speech).
- Alarmes / mélodies prédéfinies : choisissez parmi 35 alarmes et 56 mélodies intégrées pour modifier la lecture.
- Paramètres de l'appareil : connectez le produit à un PC pour configurer ses fonctions et lancer une démonstration de lecture.

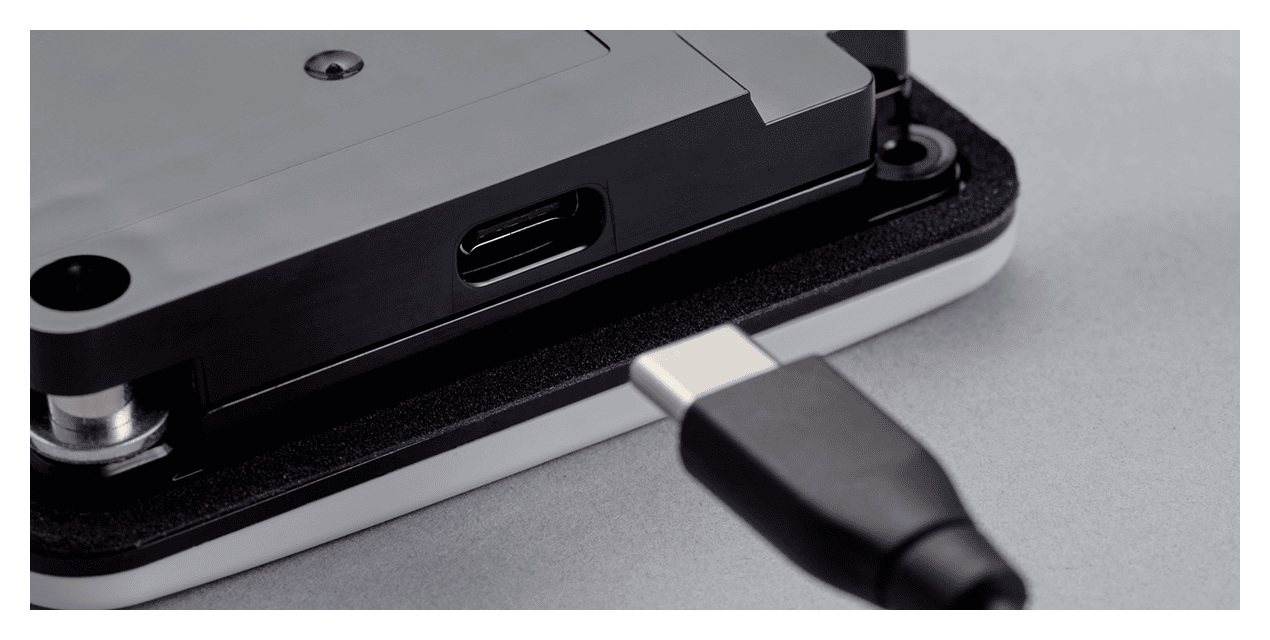

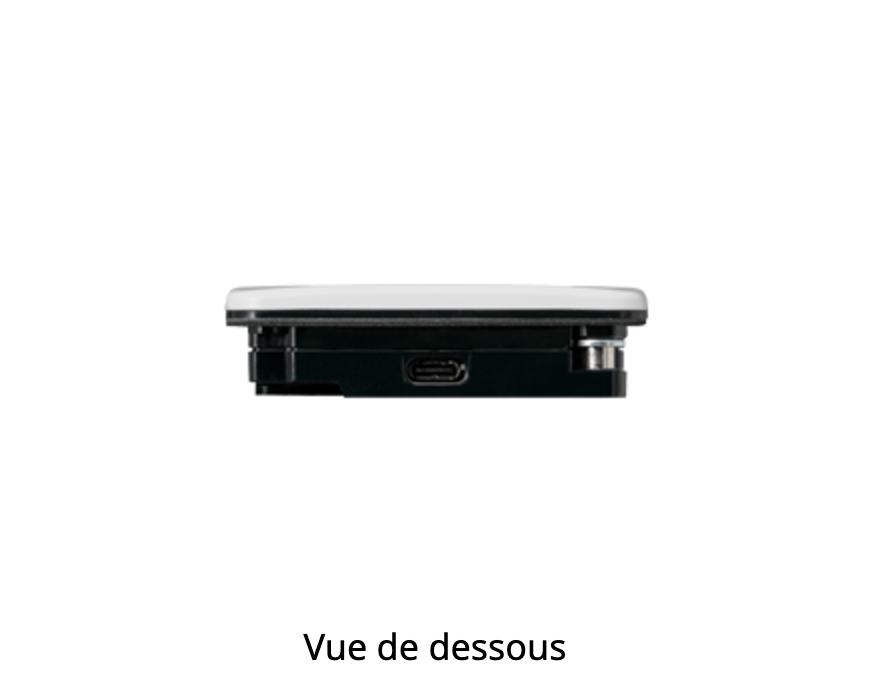

Remplacer les contenus audio via USB Type-C
Transférez la liste de lecture créée (fichier ABPL) vers le produit via USB Type-C*8 . Aucun programmateur dédié n'est nécessaire.
La synthèse vocale pour les sites multilingues avec un seul appareil
La synthèse vocale prend en charge 10 langues : japonais, anglais américain, allemand, français, italien, espagnol, chinois, mandarin de Taïwan, coréen et thaï. Un seul appareil permet de diffuser des consignes et des avertissements multilingues.
Vous pouvez aussi importer vos fichiers MP3 et WAV comme clips audio (mono, fréquence d'échantillonnage de 44,1 kHz pour les deux formats). Consultez le guide d'utilisation pour les spécifications des fichiers et la création de listes de lecture.
Applications

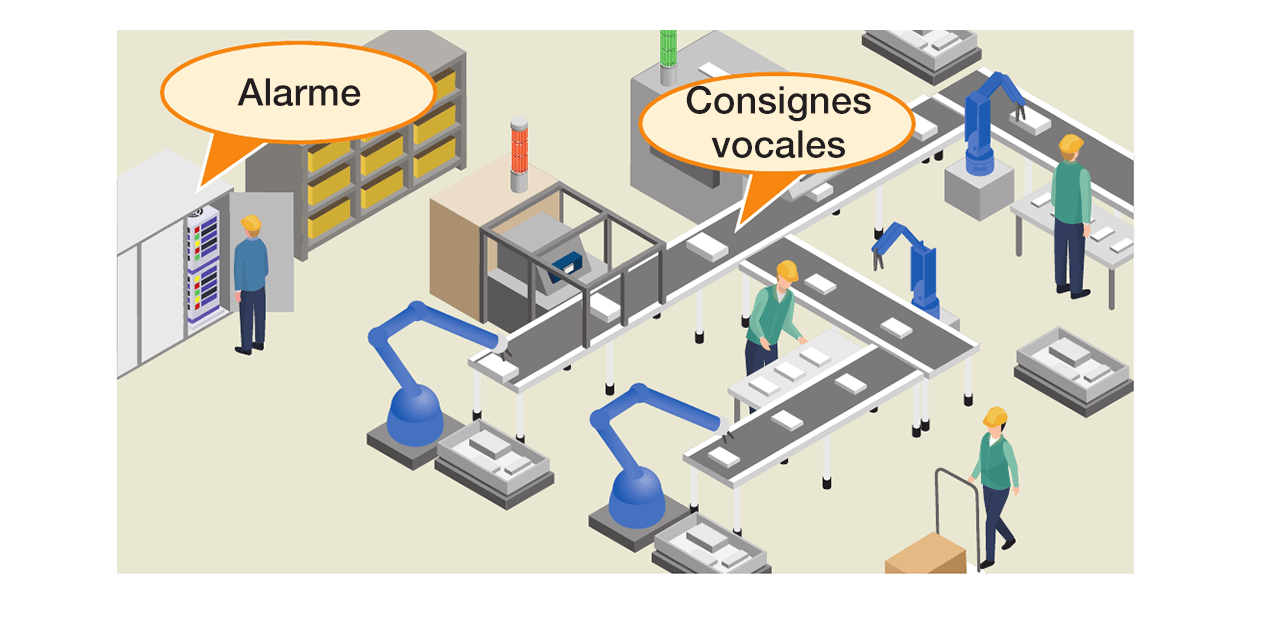

Diffuser alarmes, mélodies et messages vocaux avec un seul appareil
Adaptez librement les alarmes destinées à attirer l'attention et les consignes de travail vocales au lieu d'installation.

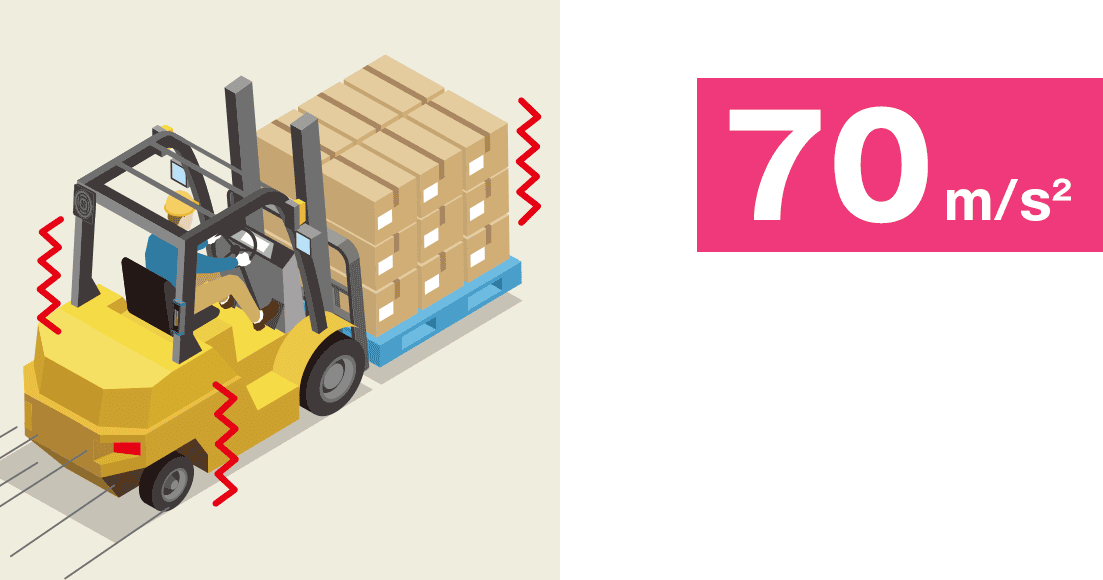

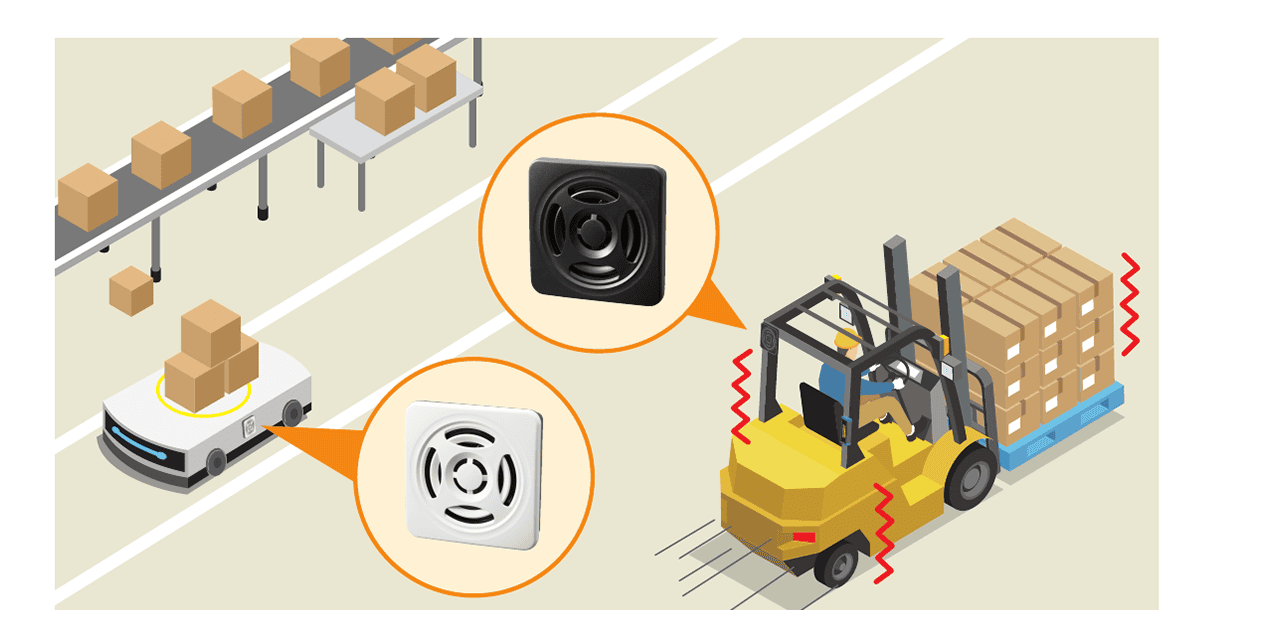

Contribuer à la sécurité autour des chariots élévateurs et des véhicules à guidage automatique
Avec une résistance aux vibrations de 70 m/s² et sa conformité à EN12895, l'appareil assure une signalisation fiable même en présence de vibrations et de perturbations électromagnétiques autour des véhicules de manutention.
- Le niveau de pression acoustique varie selon le contenu audio, l'environnement d'utilisation et les conditions de montage.
- Le montage mural est réservé à une utilisation en intérieur.
- Les dimensions de la découpe de montage sont conformes à IEC-61554 (DIN-43700).
- EN12895 est une norme CEM applicable aux chariots de manutention, notamment aux chariots élévateurs.
- La résistance aux vibrations spécifiée ne s'applique pas lorsqu'un câble USB est connecté.
- ✔︎ indique ON. En entrée bit, les pistes 01–04 correspondent respectivement à CH1–CH4.
- Consultez la notice du produit pour les détails des alarmes et des mélodies.
- Systèmes compatibles : Windows 10 (22H2) / Windows 11 (22H2 ou ultérieur), en version 64 bits uniquement.
Configuration de la référence
Code modèle
.png)
Liste des produits
| Code du modèle | Tension nominale | Transistor compatible | Couleur du capot frontal du boîtier |
|---|---|---|---|
| BSV-M1N-D | 12 - 24 V CC | NPN | Gris foncé |

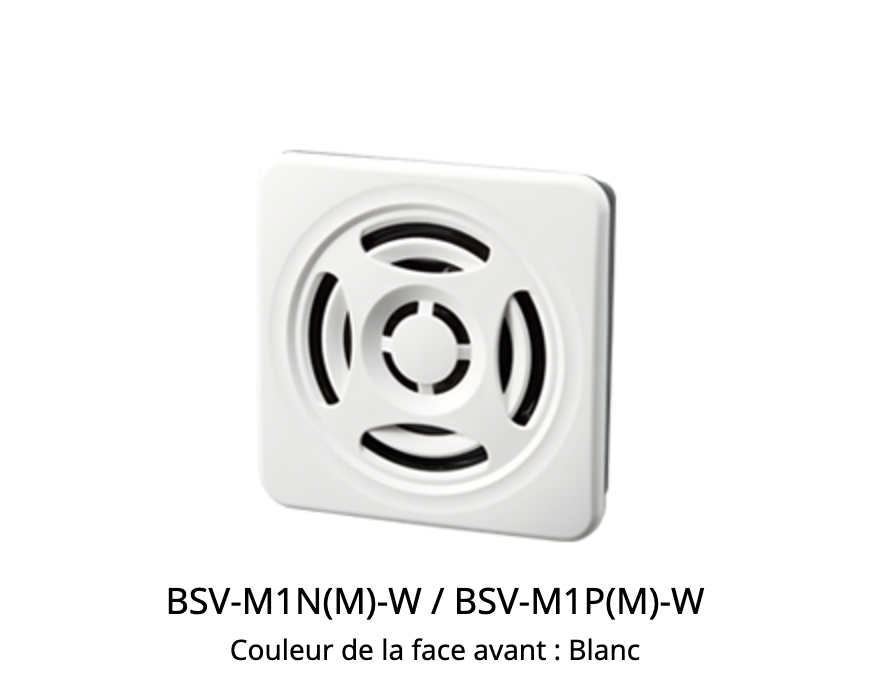

| BSV-M1N-W | 12 - 24 V CC | NPN | Blanc cassé |

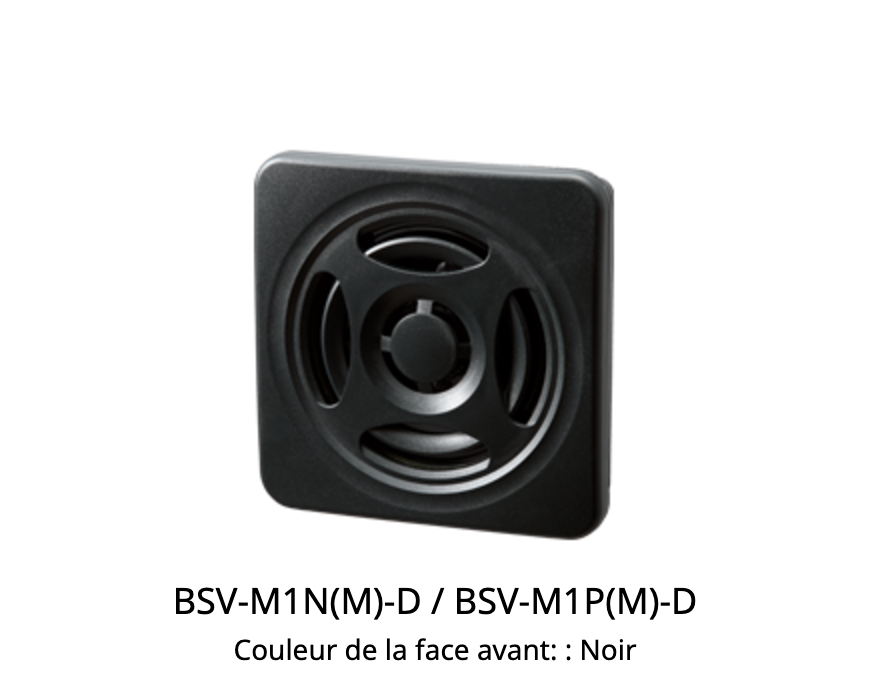

| BSV-M1P-D | 12 - 24 V CC | PNP | Gris foncé |
| BSV-M1P-W | 12 - 24 V CC | PNP | Blanc cassé |
catalogues
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Instruction Manual lWeb Version] (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D_CAD［dxf］Spécifications du produit
PATLITE Audio Builder InstallerPièces de rechange
BSV
BSV
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
GA0010460-F1 | 1 | ||||
|
GA0010461-F1 | 1 | ||||
|
Z33552121-0308F1 | 1 |
- |
- |
