Synthétiseur vocal 75 mm
BSV
Le synthétiseur vocal BSV 75 mm est un annonceur MP3 ultra-compact avec son clair (75–90 dB), montage encastré, et programmation facile via carte SD et logiciel gratuit. Idéal pour les armoires de commande et les environnements industriels exigus.
- Contrôle des E/S
- □75
- Signalisation sonore MP3
- Tonalités / Mélodie
- 87dB
- Intérieur / Extérieur (montage sur panneau, vertical uniquement)
- IP54
Caractéristiques du produit
・Conception ultra-plate
Notre modèle le plus fin, conçu pour s’intégrer aux équipements de production miniaturisés, avec une profondeur de seulement 19,9 mm.
Malgré son profil mince, il atteint une puissance sonore maximale de 87 dB à 1 mètre.
Le réglage du volume est facilement accessible depuis la façade, et la faible consommation (max. 3,5 W) réduit la charge sur l’alimentation électrique.
・Installation facilitée
Toutes les opérations d’installation et de réglage se font par l’avant : le couvercle s’enlève aisément, ce qui réduit considérablement le temps de maintenance.
・Modification des messages
Grâce à l’emplacement pour carte SD intégré, il est possible de réécrire les fichiers MP3 directement via carte SD.
En plus du logiciel dédié, il est également possible de renommer ou remplacer les fichiers MP3 sans l’application.
・Lecture prolongée
Le modèle BSV-L prend en charge jusqu’à 520 secondes de lecture (à un débit de 64 kb/s).
Parfait pour les messages longs ou multilingues nécessitant des détails précis.
- Modèle longue durée : Temps d’enregistrement approx. : 520 s (débit = 64 kb/s)
- Modèle standard : Temps d’enregistrement approx. : 63 s (débit = 64 kb/s)
Vidéo
Spécifications du modèle
| TENSION NOMINALE | - 12/24 V CC |
| MONTAGE | - Montage en façade (position verticale uniquement) |
| COULEUR DU BOÎTIER | - Gris foncé - Blanc cassé - Argenté |
| NIVEAU SONORE | - Jusqu’à 87 dB à 1 mètre (montage en façade) - Jusqu’à 85 dB à 1 mètre (montage mural) |
| CAPACITÉ DE STOCKAGE | - Modèle longue durée : Enregistrement approx. : 520 s (débit = 64 kb/s) - Modèle standard : Enregistrement approx. : 63 s (débit = 64 kb/s) |
| SÉLECTION DES CANAUX | - Entrée binaire : 4 - Entrée codée : 15 |
| NORMES | - CE - UL - RoHS |
| NIVEAU DE PROTECTION | - Montage en façade : IP54 (vertical uniquement) - Montage mural : IP20 |
| FONCTIONS | - Lecture normale - Lecture maintenue - Lecture prioritaire - Lecture mémoire |
| REMARQUES | - Transistor PNP - Transistor NPN |
| OPTIONS | - Playlist Editor 2 (logiciel gratuit) - SDV-2GP : Carte SD (transfert et stockage de fichiers MP3) |
Échantillon (son/audio)
Configuration de la référence

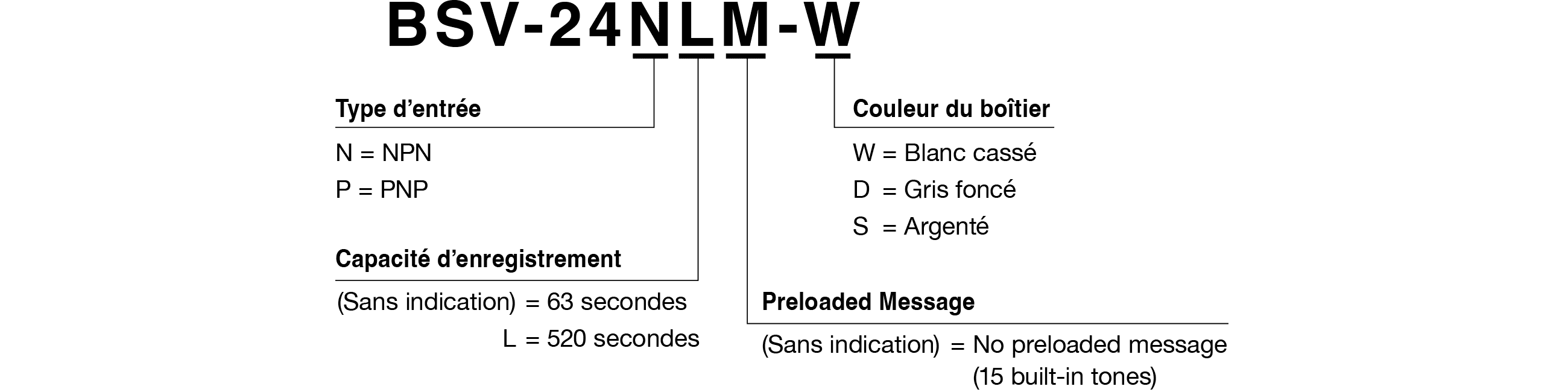

Code modèle
Liste des produits
| Référence | Tension nominale | Type d’entrée | Capacité d’enregistrement | Message préenregistré | Couleur du boîtier |
|---|---|---|---|---|---|
| BSV-24N(L)-W/D/S | 12–24 V CC | NPN | 63 s / 520 s | — | Blanc cassé, Gris foncé, Argenté |
| BSV-24P(L)-W/D/S | 12–24 V CC | PNP | 63 s / 520 s | — | Blanc cassé, Gris foncé, Argenté |
| BSV-24N(L)M-W/D/S | 12–24 V CC | NPN | 63 s / 520 s | ✔ | Blanc cassé, Gris foncé, Argenté |
| BSV-24P(L)M-W/D/S | 12–24 V CC | PNP | 63 s / 520 s | ✔ | Blanc cassé, Gris foncé, Argenté |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manuel d'installation (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2DCAD[dxf]Spécifications du produit
Autre
Pièces de rechange
BSV/BSV-L
BSV/BSV-L
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
V21110070-1F1 | 1 | ||||
|

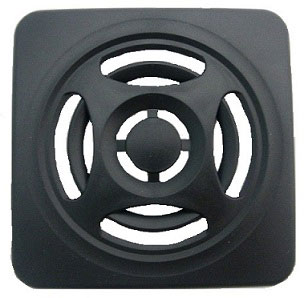

V21110070-2F1 | 1 | ||||
|
Z33552121-0308F1 | 1 |
- |
- |
