Synthétiseur vocal MP3 pour montage sur panneau
BKV
Le synthétiseur vocal MP3 BKV offre une sortie sonore puissante de 95 dB dans un format compact conçu pour un montage en panneau, idéal pour les environnements industriels bruyants. Le réglage du volume se fait facilement via la façade, et la carte SD permet de modifier les messages sans démonter l'appareil. Conforme à la directive RoHS et certifié CE (BKV-31JF uniquement), il prend en charge l’entrée collecteur ouvert NPN et plusieurs modes de lecture. Plus de 3 000 messages préenregistrés sont disponibles gratuitement sur demande.
- Contrôle des E/S
- □120
- Signalisation sonore MP3
- Voix
- 95dB
- Intérieur / Extérieur
- IP54
Caractéristiques du produit
- Montage encastré uniquement.
- Malgré sa taille compacte, l'appareil peut émettre un signal sonore jusqu’à 95 dB à 1 mètre.
- Un réglage de volume en façade permet un ajustement aisé du niveau sonore.
- La carte SD permet de modifier les messages sans démonter l’appareil.
- Conforme à la directive RoHS de l’UE, pour un impact environnemental réduit.
- Plusieurs modes de lecture disponibles selon l'application.
- Entrée binaire intégrée pour la sélection de jusqu’à 31 messages.
- Prise en charge de l’entrée par transistor collecteur ouvert (NPN).
- Conforme aux directives européennes avec marquage CE (modèle BKV-31JF uniquement).
- Deux couleurs de boîtier disponibles pour s’adapter à l’environnement d’installation.
- Indice de protection : IP54 (uniquement en façade en montage affleurant).
Caractéristiques techniques
| DIMENSIONS | - 120 × 120 × 62,8 mm |
|---|---|
| TENSION NOMINALE | - CC 12/24 V - CA 100 V - CA 220 V |
| MONTAGE | - Montage sur panneau - Position verticale uniquement - Intérieur : vertical, inversé, horizontal - Extérieur : uniquement vertical |
| COULEUR DU BOÎTIER | - Gris foncé - Gris clair |
| NIVEAU SONORE | - Jusqu’à 95 dB à 1 mètre - Réglage du volume intégré |
| STOCKAGE DU SON | - Durée d’enregistrement : env. 63 secondes (débit binaire : 64 kbit/s) |
| SÉLECTION DE CANAL | - Mode bit : 1 à 5 canaux sélectionnables par signal d’entrée - Mode binaire : 1 à 31 canaux sélectionnables par signal d’entrée |
| NORMES DE CONFORMITÉ | - CE (BKV-31JF uniquement) - RoHS - Technologie de codage audio MPEG Layer-3 sous licence Fraunhofer IIS et Thomson Licensing |
| INDICE DE PROTECTION | - IP54 (uniquement en position verticale) |
| FONCTIONNALITÉS | - Entrée momentanée : lecture d’un message unique - Entrée maintenue : lecture répétée jusqu’à la coupure du signal |
| REMARQUES | - Contact sec (interrupteur ou relais) - Transistor collecteur ouvert (NPN uniquement) |

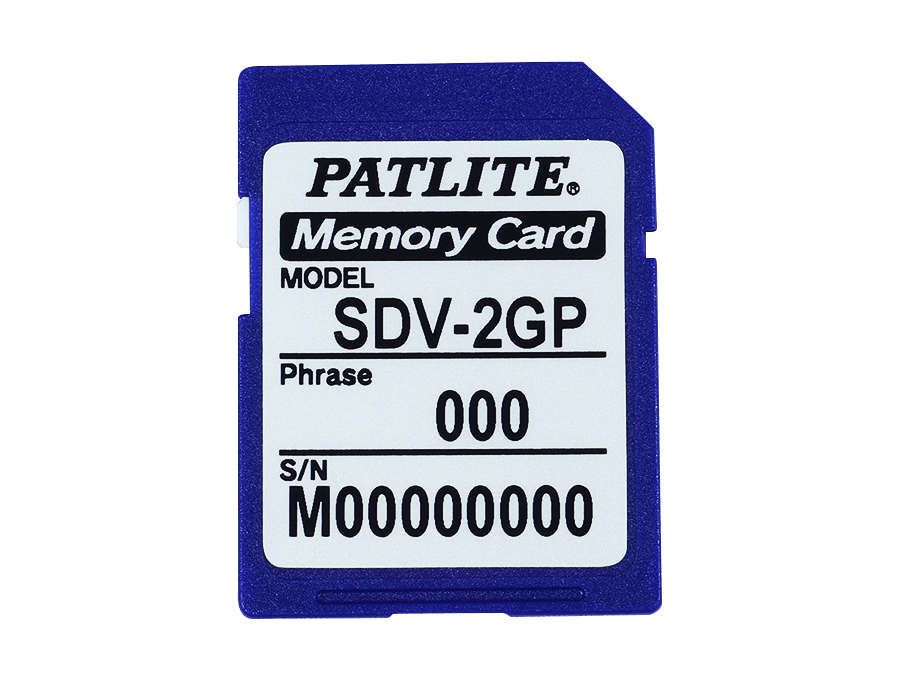

| OPTIONS | - Playlist Editor 2 (version logicielle gratuite) - SDV-2GP : carte SD (pour transfert et stockage de fichiers MP3) |
Configuration de la référence

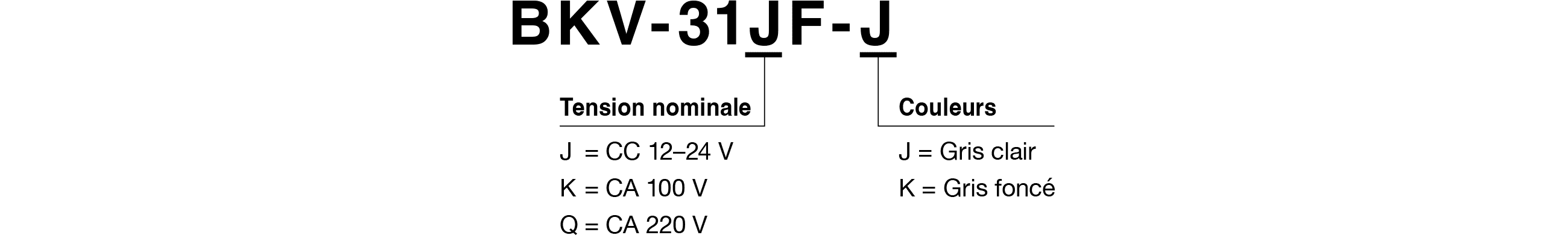

Code du modèle
Liste des produits
| Référence | Tension nominale | Couleur |
|---|---|---|
| BKV-31JF-J/K | CC 12–24 V | Gris clair, Gris foncé |
| BKV-31KF-J/K | CA 100 V | Gris clair, Gris foncé |
| BKV-31QF-J/K | CA 220 V | Gris clair, Gris foncé |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manual (En) (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D CAD [dxf]Spécifications du produit
Autre
Pièces de rechange
BKV
BKV

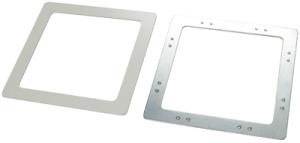

Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
C25110015-F1 | 1 |
- |
- |
||
|
C15140004-F1 | 2 |
- |
- |
||
|
V82100001-F1 | 2 |
- |
- |
