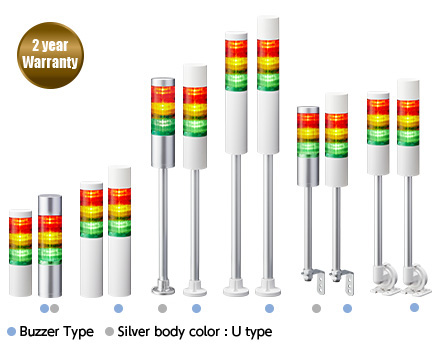

Tours de signalisation DEL 60mm
LR6
Tour de signalisation DEL 60mm LR6 avec DEL ultra-lumineuses, design modulaire et options variées pour applications exigeantes. Surface lisse.
- Contrôle des E/S
- Colonnes lumineuses
- Φ60
- En continu
- Clignotant
- Alarmes
- 88dB
- Intérieur (droit)
- IP65 (droit)
- IP54 (vertical) (L) (type poteau + support en L)
- Rouge
- Ambre
- Vert
- Bleu
- Blanc
Caractéristiques du produit
- Lentille redessinée et construction modulaire améliorée offrant une lumière vive et homogène visible à de plus grandes distances.
- Module sonore entièrement repensé et hermétiquement fermé, offrant une protection contre l'eau et la poussière tout en diffusant un son fort et omnidirectionnel. (LR5 12V CC : 80dB, LR4 & LR5 : 85dB, LR6 : 88dB, LR7 : 90dB à 1 mètre)
- Un design modulaire "Twist and Lock" pour une personnalisation facile et une configuration sur site des unités LED et des modules sonores.
- Un facteur de forme élégant et lisse avec une construction robuste conçue pour des environnements difficiles, classée IP65.
- Module LED multicolore disponible (7 couleurs en une : rouge, ambre, vert, bleu, bleu clair, violet et blanc). Référence : LR6-E-MZ.
- Quatre options de montage : Direct, poteau avec support en L, poteau avec support circulaire, et poteau avec support pliable (blanc cassé uniquement).
- Disponible avec connecteur M12, montage par trou traversant de 30 mm ou filetage ½’’ NPT (type LR6-WC).
- Disponible en 24V CC et 100-240V CA (blanc cassé uniquement).
- Disponible en boîtier blanc cassé et argenté.
- Disponible avec lentille transparente (commande spéciale).
Spécifications
| Température ambiante de fonctionnement | -20℃ - +50℃ |
|---|---|
| Plage d'humidité de fonctionnement | 90 % HR ou moins, sans condensation |
| Plage de température de stockage | -30℃ - +60℃ |
| Plage d'humidité de stockage | 90 % HR ou moins, sans condensation |
| Lieu de montage | Utilisation en intérieur |
| Direction de montage | Position verticale |
| Indice de protection*1 | IP65 (IEC 60529) / NEMA TYPE 4X, 13 |
| Conditions environnementales | Position verticale |
| Résistance d'isolement | Plus de 1MΩ à 500V CC entre le conducteur d'entrée d'alimentation et le châssis |
| Tension de tenue | 500V CA pendant 1 minute entre les bornes et le châssis sans rupture d'isolement (M2 : 1500V CA pendant 1 minute) |
| Fréquence de flash | 60 ±2 flashs / min. |
| Niveau sonore | LR6 Typ. 88dB |
| Réduction sonore*2 | Réduction d'environ -10dB |
| Conditions environnementales | Son du buzzer n°4 (Sweep) audible de toutes les directions à 1 mètre |
| Son du buzzer | 4 motifs*2 N°1 Bip intermittent rapide / 3378Hz N°2 Son bip continu / 3378Hz N°3 Hi-Lo rapide / 2016Hz&3012Hz N°4 Son en balayage / 1000Hz-4032Hz |
| Sortie transistor | NPN / PNP (100-240V CA uniquement NPN) |
| Normes de conformité | ●UL 508, CSA-C22.2 N°14 ●FCC Partie 15 Sous-partie B Classe A ●Directive RoHS (EN IEC 63000) ●Directive CEM (EN 61000-6-4, EN 61000-6-2) ●KC (KN 61000-6-4, KN 61000-6-2)*3 ●Directive Basse Tension (IEC/EN 60947-5-1, EN62471)*4 |
*1 : Type LJ est IP54 *2 : Dépend des réglages du DIP switch *3 : Sauf KT, modèle assemblé WT et type M2 LJ *4 : Type M2 uniquement (sauf type LJ)
Spécifications de l'unité LED
| Couleur | Rouge | Ambre | Vert | Bleu | Blanc | |
|---|---|---|---|---|---|---|
| Courant du fil de signal (par unité) / Consommation d'énergie nominale (par unité) | Typ. | 40mA / 1W | ||||
| Max. | 45mA / 1,3W | |||||
Spécifications de l'unité buzzer
| Courant du fil de signal (unité buzzer) / Consommation d'énergie nominale (unité buzzer) | Typ. | 40mA / 1W |
| Max. | 250mA / 1,3W |

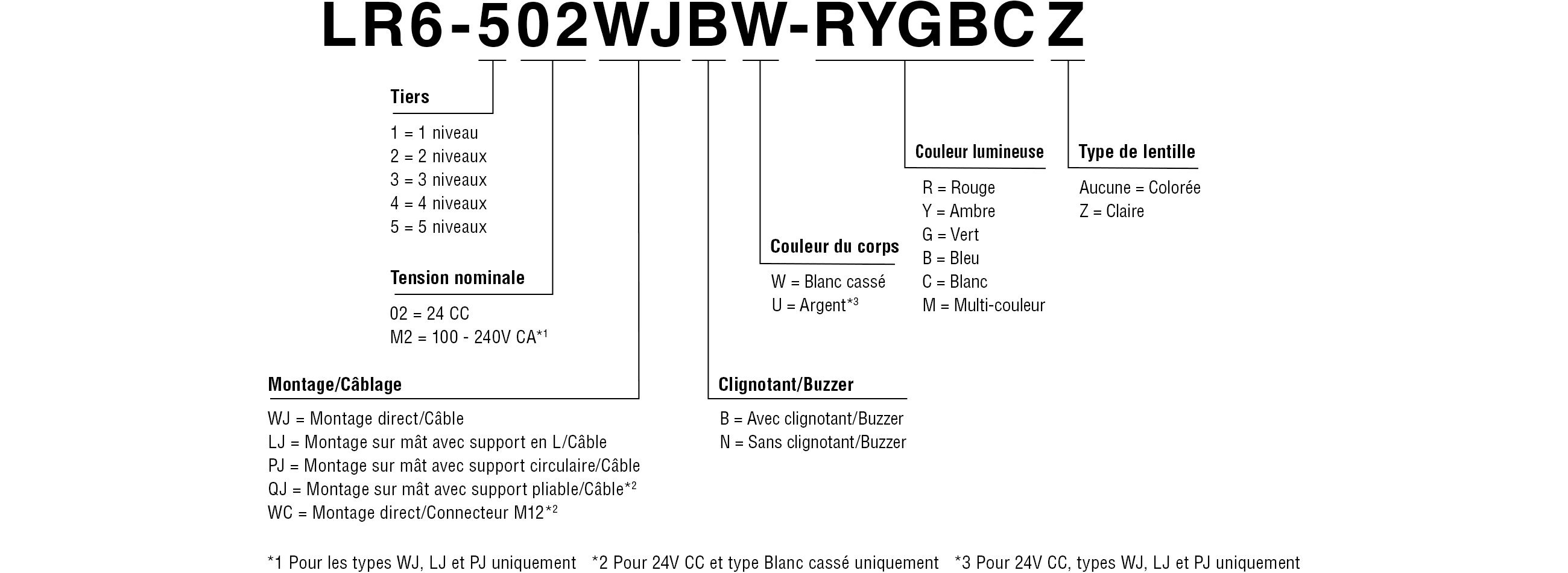

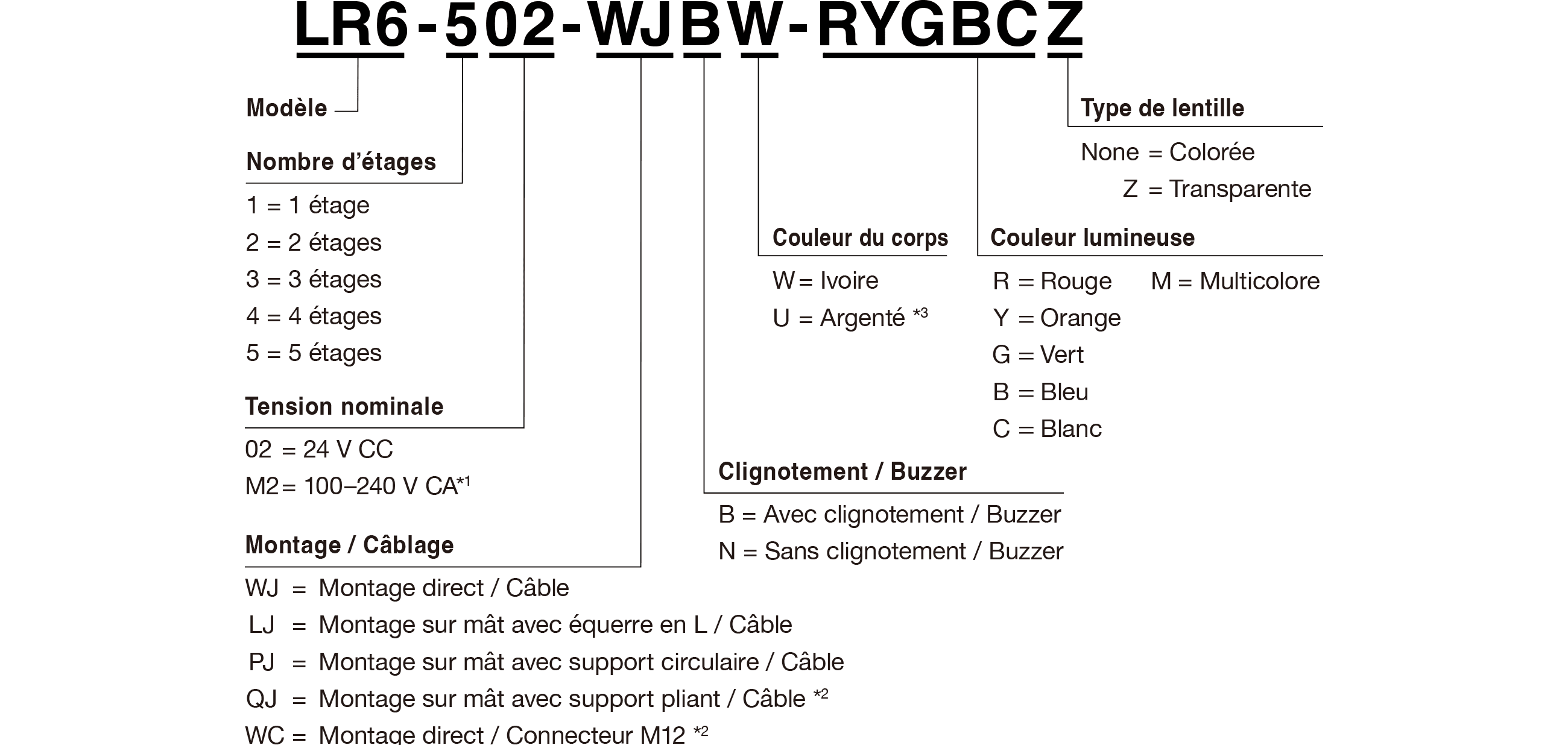

Configuration de la référence
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Complete Operation Manual (En) (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D CAD AC_Assembly (zip)Spécifications du produit

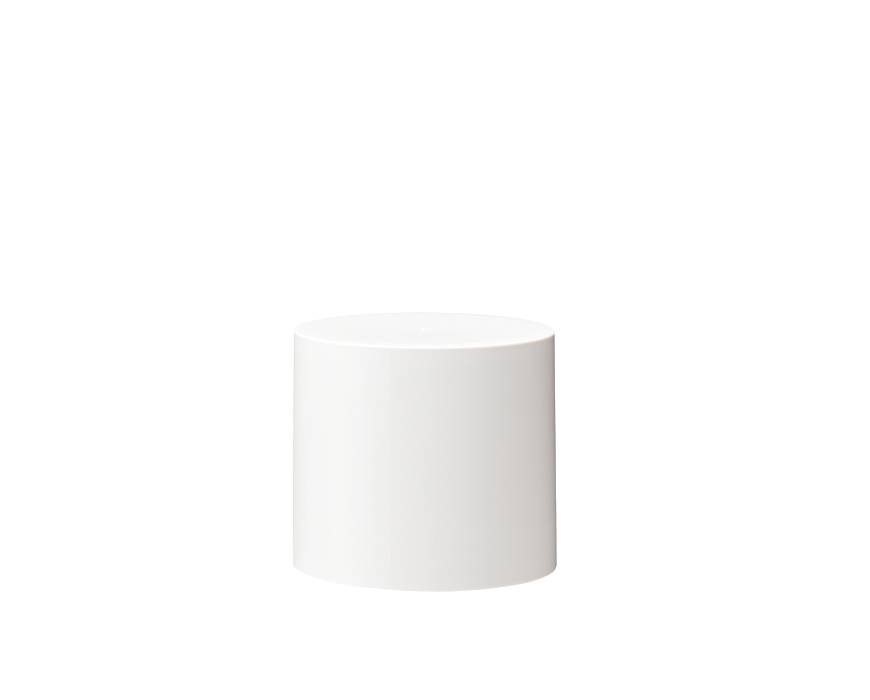

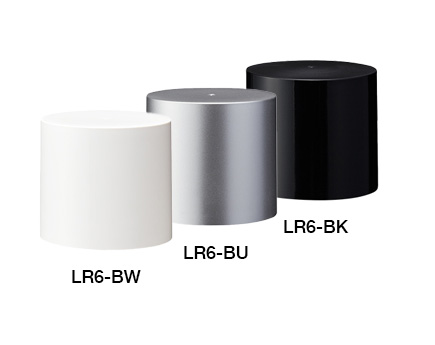

Pièces de rechange
LR6
LR6
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310072-7F1 | 1 | ||||
|
B25310067-6F1 | 1-5: Depends on the number of tiers. | ||||
|
B25110067-F1 | 2～7 Depends on the number of tiers. |
Package contains 5 pieces. |
|||
|
B22210161-7F1 | 1 | ||||
|
B25110047-F1 | LJ type ： 1 PJ/QJ type ： 2 | ||||
|
S33533110-222F1 | 2 | ||||
|
S33642010-222F1 | 2 |
