Unités de base à montage sur poteau avec borne pour LR5, LR7
LR5/LR7 Screwless Terminal
Unités de base à montage sur poteau avec borne pour LR5, LR7
Les unités de base à montage sur poteau LR5 (50 mm) et LR7 (70 mm) sont équipées de bornes sans vis amovibles.

Caractéristiques du produit


  • Idéal pour les entreprises qui doivent personnaliser les tours de signalisation pour divers clients.

  • Les trous de découpage intégrés permettent de convertir facilement les tours de signalisation LR5 ou LR7 d’un montage sur poteau à un montage direct.

  • La borne sans vis amovible simplifie le processus de câblage.

  • Tension nominale : CC24V

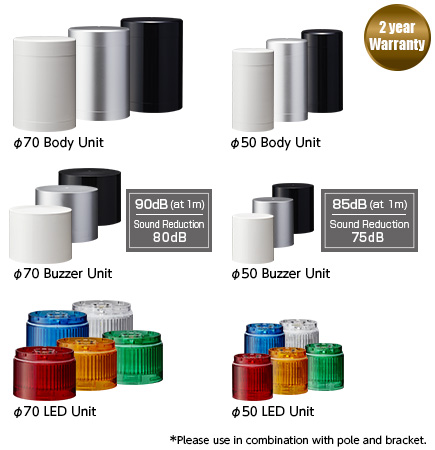

  • Disponible en blanc cassé, argent et noir.

  • Unité de base seulement. Les unités DEL et les modules de son sont vendus séparément.




Une nouvelle borne amovible pour un câblage plus facile



LR_spec




Spécifications

Température ambiante de fonctionnement-20 ℃ ~ +50 ℃
Plage d’humidités de fonctionnement90 % RH ou inférieur, sans condensation
Plage de températures de rangement-30℃ ~ +60℃
Plage d’humidités de rangement90 % RH ou inférieur, sans condensation
Endroit de montageUsage intérieur
Direction du montagePosition verticale
Indice de protection*1IP65(IEC 60529) / NEMA TYPE 4X, 13
Conditions de l’environnementPosition verticale
Résistance d’isolementSupérieur à 1 MΩ à 500 VCC entre l’alimentation et le châssis
Tension d’isolementCA 500V pour 1 minute entre les bornes et le châssis sans briser l’isolement (M2 : CA1500V pour 1 min.)
Fréquence de clignotement60 ±2 clignotements/min.
Niveau sonoreLR5Typ. 85dB  LR7Typ. 90dB
Réduction du son*2ab. Réduction de -10dB
Conditions de l’environnementTonalité du vibreur sonore nº 4 (balayage) à partir de toutes les directions à une distance de 1 m
Tonalité du vibreur sonore4 modèles*2Nº 1Son intermittent rapide Nº 2Son continu Nº 3Haut-bas rapide Nº 4Son balayage
Sortie du transistorNPN / PNP
Conformité aux normes●UL 508, CSA-C22.2 nº 14
●FCC Partie 15 Sous-partie B Classe A
●Directive RoHS (EN 50581)
●Directive EMC (EN 61000-6-4, EN 61000-6-2)

*1 : Lors de l’utilisation d’un support en L : IP54(IEC60529) / NEMA TYPE 4X,13   *2 : Dépend des réglages du commutateur DIP




Spécifications de l’unité DEL

CouleurRougeAmbreVertBleuBlanc
Consommation actuelle/Consommation d’énergieTyp.0,04A/1W
Max.0,045A/1,3W



Spécifications de l’unité de vibreur sonore

Consommation actuelle/Consommation d’énergieTyp.0,04A/1W
Max.0,3A/1,3W

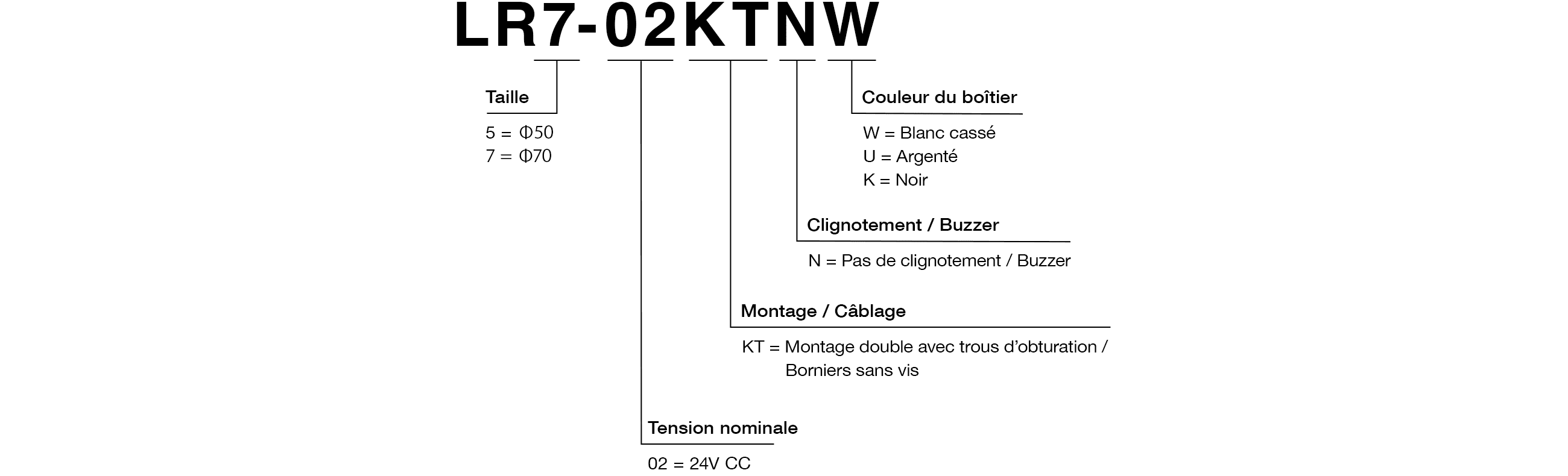

Caractéristiques du modèle

DIMENSIONS - 50mm diameter
- 70mm diameter
RATED VOLTAGE - 24V DC
CONFORMITY STANDARDS - UL 508, CSA-C22.2 No. 14
- EMC Directive (EN 61000-6-4, EN 6000-6-2)
- FCC Part 15 Subpart B Class A
- KC (KN 61000-6-4, KN 61000-6-2)
- RoHS Directive (EN 50581)
PROTECTION RATING - IP 65 (IEC 60529)/ NEMA Type 4X, 13
