Tour de signalisation USB (Φ60mm)
LR6-USB
Contrôlez facilement notre Tour de Signal USB (Φ60mm) via une interface USB directe pour l'alimentation et le déclenchement. Compatible avec Windows® et Linux, elle dispose d'une architecture ouverte et d'une programmation personnalisable via notre bibliothèque .DLL gratuite.
- USB (alimentation par bus)
- Colonnes lumineuses
- Φ60
- En continu
- Clignotant
- Alarmes
- 80dB
- Intérieur
- IP65 (IEC 60529) / NEMA TYPE 4X,13
- Rouge
- Ambre
- Vert
- Bleu
- Blanc
- Multicolore (7 couleurs)
Caractéristiques du produit
- Contrôlé par PC ou HMI.
- Programmation personnalisée facilitée avec notre bibliothèque logicielle gratuite (.DLL).
- L'architecture ouverte permet de contrôler l'appareil avec d'autres systèmes d'exploitation tels que Linux.
- Prend en charge la classe HID. Aucun pilote exclusif nécessaire.
- Prend en charge les unités LED de couleur unie, à globe clair et multicolores 7-en-1.
- Indice de protection IP65 - Haute protection contre l'eau et la poussière.
Spécifications
| TENSION NOMINALE | - 5V DC (Alimenté par bus USB, tension nominale conforme à la norme USB 2.0) |
| PROTOCOLES | - USB 2.0 - Bibliothèque logicielle (DLL) compatible avec Windows® 7, Windows® 8, Windows® 8.1 (à l'exception de Windows® 8RT et 8.1RT) et Windows® 10 - Compatible avec les systèmes d'exploitation open-source tels que Linux |
| FONCTIONS | - Les unités LED et le buzzer sont contrôlés par un PC via une interface USB. |
| NORMES DE CONFORMITÉ | - UL - FCC - Directive EMC - RoHS - KC |
| INDICE DE PROTECTION | - IP65 (IEC 60529), sauf lorsqu'il est monté sur poteau ou mur. - Type NEMA 4X, 13 |

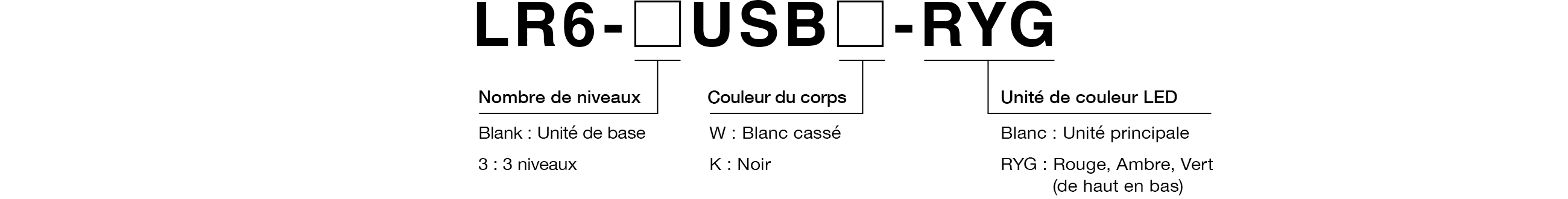

Configuration de la référence

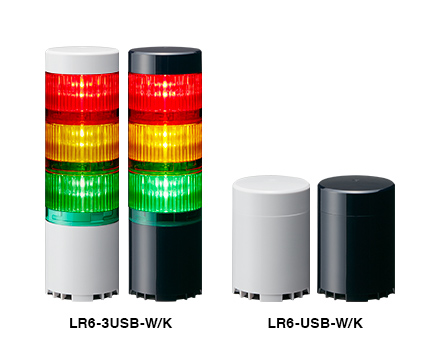

Liste des produits
| Modèle | Nombre d’étages | Tension nominale | Couleur du boîtier | Couleur de l’unité LED |
|---|---|---|---|---|
| LR6-USBW | Unité de base uniquement | 5 V CC (alimentation par bus USB) |
Blanc cassé | - |
| LR6-3USBW-RYG | 3 | Rouge, Ambre, Vert | ||
| LR6-USBK | Unité de base uniquement | 5 V CC (alimentation par bus USB) |
Noir | - |
| LR6-3USBK-RYG | 3 | Rouge, Ambre, Vert |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manuel d'instructions (version abrégée)(fr) (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
-
2D CAD [dxf]
-
3D CAD [IGS]
-
3D CAD [STEP]
-
3D CAD [x_t]
Spécifications du produit
Demo_AppPièces de rechange
LR6-USB
LR6-USB
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310072-7F1 | 1 | ||||
|
B25110067-F1 | 2～6 Depends on the number of tiers. |
