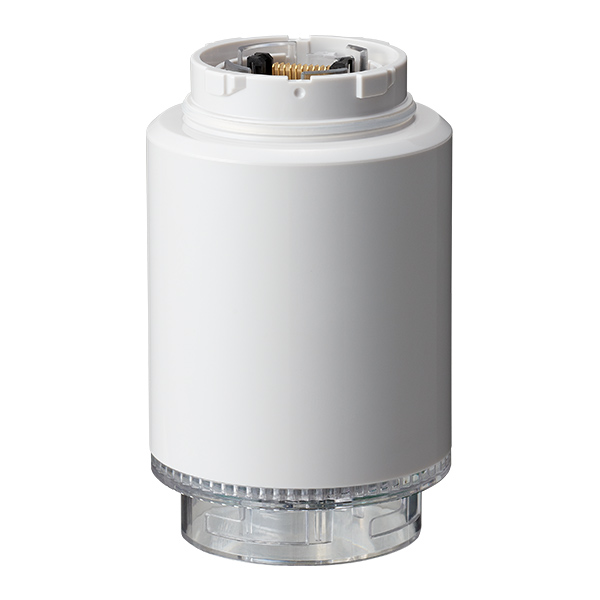

Système d'acquisition de données sans fil - Emetteur LR
WDT-4LR-Z2

Emetteur pour colonne lumineuse LR4 permettant la transmission de données sans fil

  • Sans fil (Zigbee)
  • Φ40
  • Intérieur
  • Produits sans fil
  • IP65
  • Système d'acquisition de données sans fil - Emetteur LR WDT-4LR-Z2
Le système d'acquisition de données sans fil est un module complémentaire économique compatible IIoT pour certaines colonnes lumineuses PATLITE.
Ce système permet aux tours de signalisation de transmettre sans fil les changements d'état de l'équipement à un PC hôte pour une surveillance et une analyse des données en temps réel.
Identifiez les goulots d'étranglement de la production, améliorez le contrôle de supervision, optimisez la productivité et améliorez l'efficacité globale de l'équipement (OEE) avec cette solution complète en réseau.



WDS



Spécifications

Tension nominale - 24V DC
Protocole - Protocoles de télécommunication : IEEE-802.15.4 (communications sans fil)
Fonctions - Modèle connecté : accessoire fixé à l'embase de colonne lumineuse LR4
- Fréquence de communication : 2405 MHz - 2480 MHz (16 canaux)
- Distance de communication : environ 30 m à partir de la source (valeur de référence)
- Nombre de contacts disponibles : six points (rouge, orange, vert, bleu, blanc, buzzer)
Conformité - Pays autorisé par la "loi Radio" : Japon (ARIB STD-T66)
                  États-Unis (FCC)
                  Europe (CE)
