Transmetteur LE pour système d’acquisition de données sans fil
WDT-5E-Z2
Module émetteur permettant la communication de données sans fil lorsqu’il est connecté à la colonne lumineuse LE — conçu pour simplifier la surveillance des signaux sans câblage supplémentaire.
- Sans fil (Zigbee)
- Φ50
- Intérieur (droit)
- Produits sans fil
Caractéristiques du produit
Le système d’acquisition de données sans fil est un module complémentaire économique compatible IIoT, destiné à certaines colonnes lumineuses PATLITE. Il permet à ces colonnes de transmettre sans fil les changements d’état des équipements vers un PC hôte pour une surveillance en temps réel et une analyse des données. Ce système réseau complet permet d’identifier les goulots d’étranglement, d’améliorer le contrôle des opérations, d’optimiser la productivité et de renforcer l’efficacité globale des équipements (OEE).

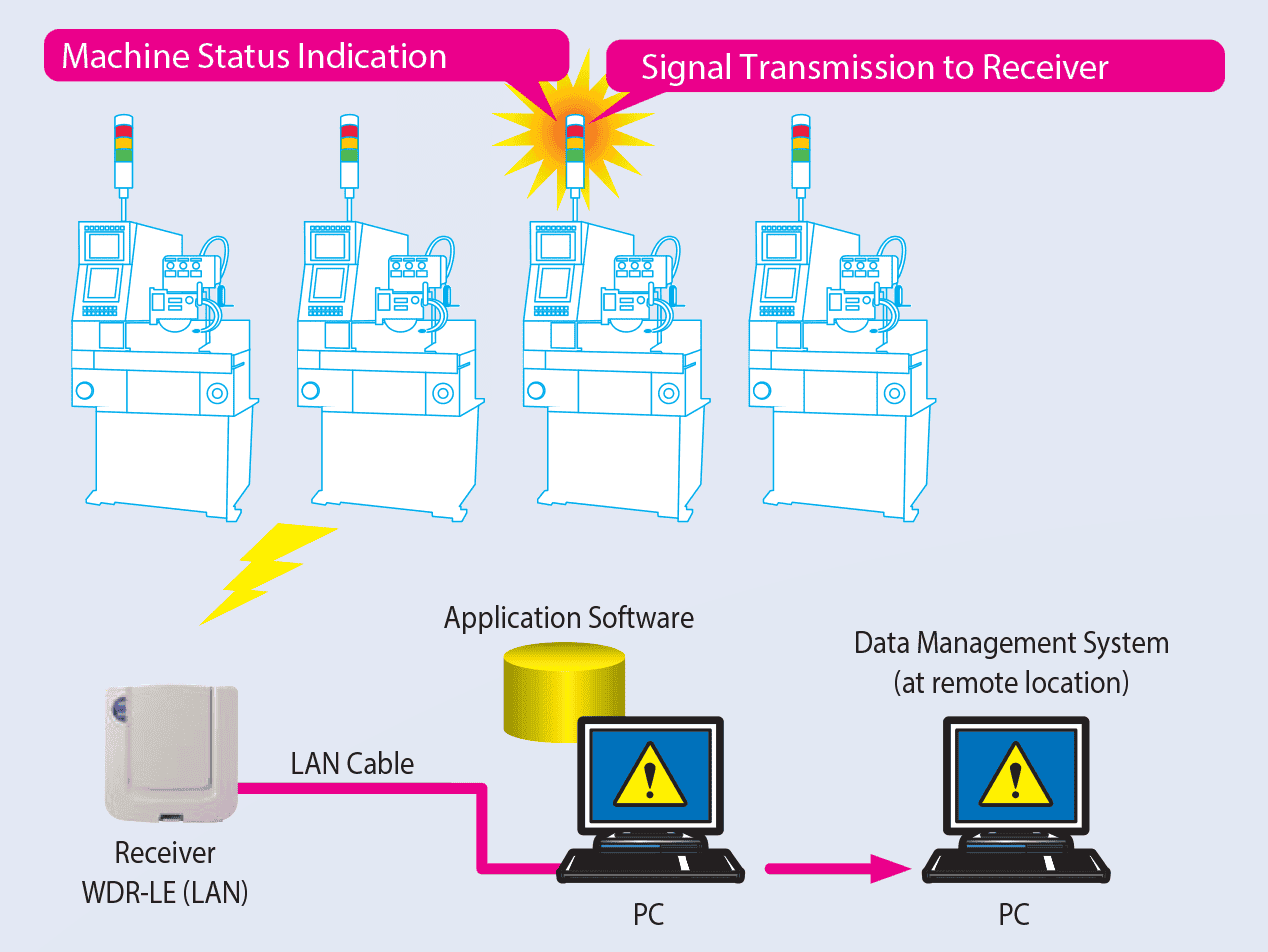

Applications typiques
- Plusieurs machines autonomes peuvent être mises en réseau via le WD-Z2 pour l'archivage des données et la surveillance à distance.
- L’état et le fonctionnement des machines sont signalés par les colonnes lumineuses PATLITE.

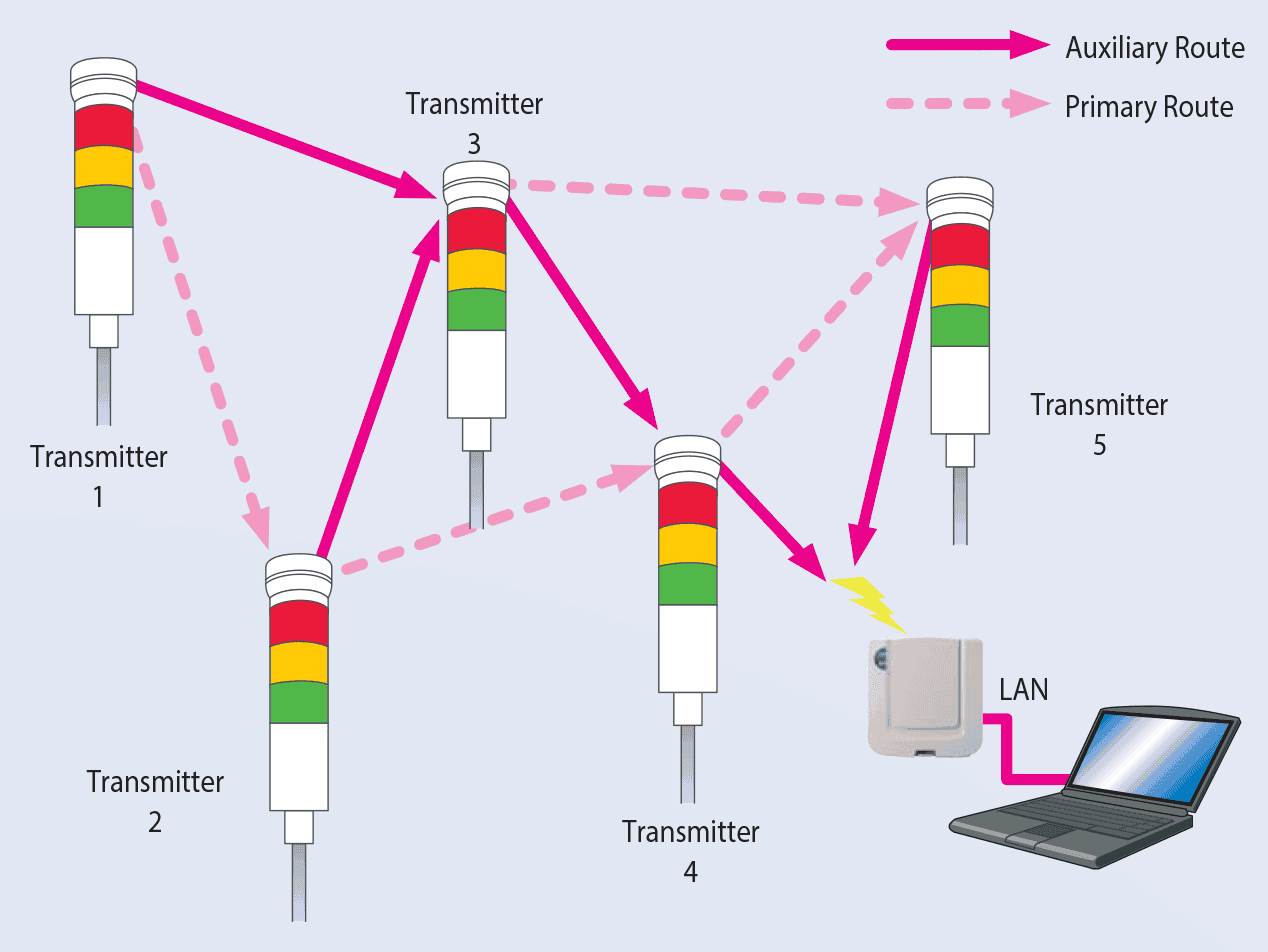

Concept sans fil IEEE 802.15.4 2.4GHz
- Les fonctions de saut/routage sans fil et la topologie en maillage permettent de configurer des réseaux sans fil flexibles et fiables.
- Les données archivées par le WD-Z2 sont enregistrées au format CSV, compatible avec tout logiciel de gestion de données standard tel que SCADA.

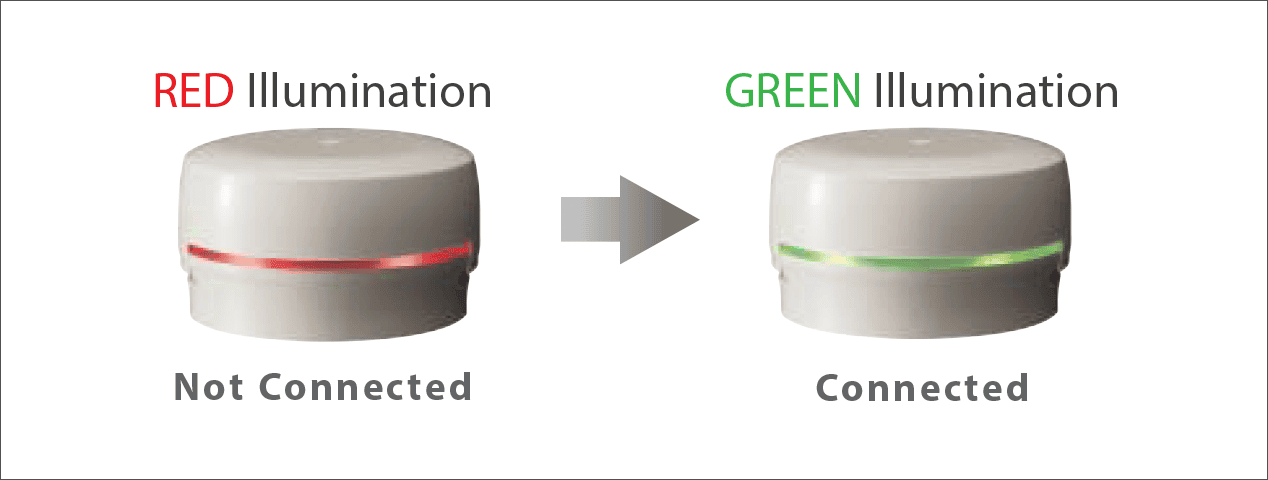

État de la connexion réseau

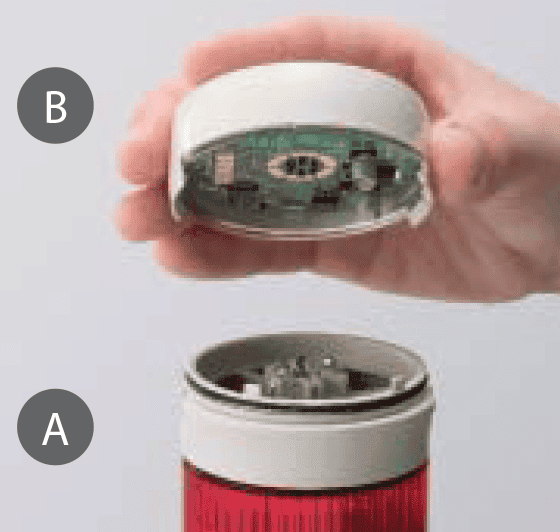

Installation de l’émetteur
Fixez l’adaptateur de l’émetteur « A » sur la colonne lumineuse et serrez-le à l’aide de la vis centrale. Il suffit ensuite de fixer l’émetteur « B » sur le support. (Certaines applications ne nécessitent aucun câblage supplémentaire.)

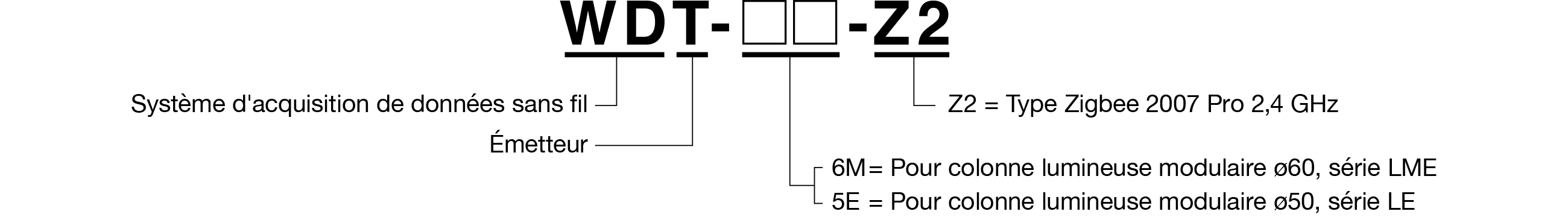

Définition des références
Liste des produits
| Référence | Tension nominale | Type | Dimensions (mm) | Série de colonnes lumineuses compatibles |
|---|---|---|---|---|
| WDT-5E-Z2 | 24 V CC | Émetteur | φ50 | LE |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manuel d'instructions (version abrégée)(fr) (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D CAD [dxf]Spécifications du produit
Pièces de rechange
WDT-5E-Z2
WDT-5E-Z2
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|

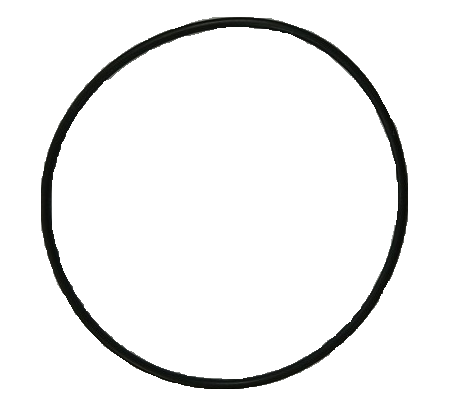

Z35721008-054F1 | 1-5: Depends on the number of tiers. | ||||
|

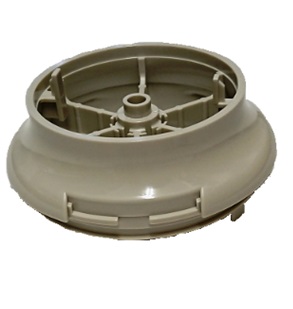

T21310009-F1 | 1 |
With O-ring |
