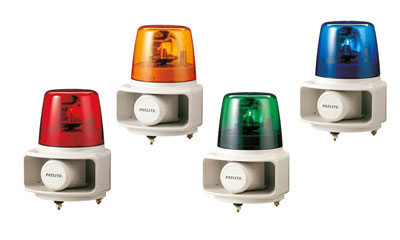

Balise rotative avec alerte vocale MP3 intégrée
RT-VF
La RT-VF combine une balise rotative à un haut-parleur avec annonce vocale MP3, offrant une alerte sonore puissante jusqu’à 105 dB. Idéale pour les environnements industriels, elle dispose d’un boîtier résistant aux éclaboussures, d’un réglage du volume, et prend en charge les entrées collecteur ouvert NPN ou à tension. Disponible en rouge, jaune, vert et bleu.
- Contrôle des E/S
- Φ162
- Avertissement tournant
- Tournant
- Produits hybrides
- Voix
- 105dB
- Intérieur / Extérieur (Debout uniquement)
- IP23
- Rouge
- Ambre
- Vert
- Bleu
Caractéristiques du produit
- Le format MP3 avec carte SD simplifie la programmation des messages vocaux de haute qualité. En mode « Entrée binaire », jusqu'à 15 messages peuvent être lus ; en mode « Entrée par bit », jusqu'à 4 messages sont possibles, pour une durée totale de 63 secondes. L’édition des messages s’effectue facilement via le logiciel Playlist Editor2 de PATLITE associé à la carte SD.
- Modes de fonctionnement variés : le « Mode test » permet de vérifier le niveau sonore ; le « Mode de réduction sonore » atténue le volume de 20 dB lors de la lecture, par simple activation d’une entrée dédiée. Le produit permet également de commuter librement entre les modes « Entrée par bit », « Entrée binaire », ainsi que de gérer les fonctions « Lecture interrompue » et « Lecture maintenue ».
- Le modèle 24 V CC est conforme aux normes UL.
Spécifications
| DIMENSIONS | - Diamètre 162 mm |
|---|---|
| TENSION NOMINALE | - 24 V CC - 100 V CA - 200 V CA |
| STYLE SONORE | - RT-VF : Durée de lecture maximale 63 s : Entrée par bit : 4 / Entrée binaire : 15 |
| OPTIONS D’ENREGISTREMENT | - Messages issus d’une bibliothèque préenregistrée (disponibilité variable selon les modèles) - Messages personnalisés fabriqués en usine (frais supplémentaires possibles) |
| FORMAT AUDIO | - MPEG1 - Audio Layer III (MP3), débit standard : 64 kbit/s |
| NIVEAU SONORE | - Jusqu’à 105 dB à 1 mètre, avec réglage de volume intégré |
| ENTRÉES DE COMMANDE | - Contact sec (interrupteurs ou relais) - Transistor à collecteur ouvert (NPN pour 24 V CC) |
| COULEUR DU DÔME | - Rouge - Orange - Vert - Bleu |
| MATÉRIAU DU DÔME | - Résine AS |
| INDICE DE PROTECTION | - IP23 |
| CONFORMITÉ | UL 464 (modèle RT-24VFUL) |
Configuration de la référence

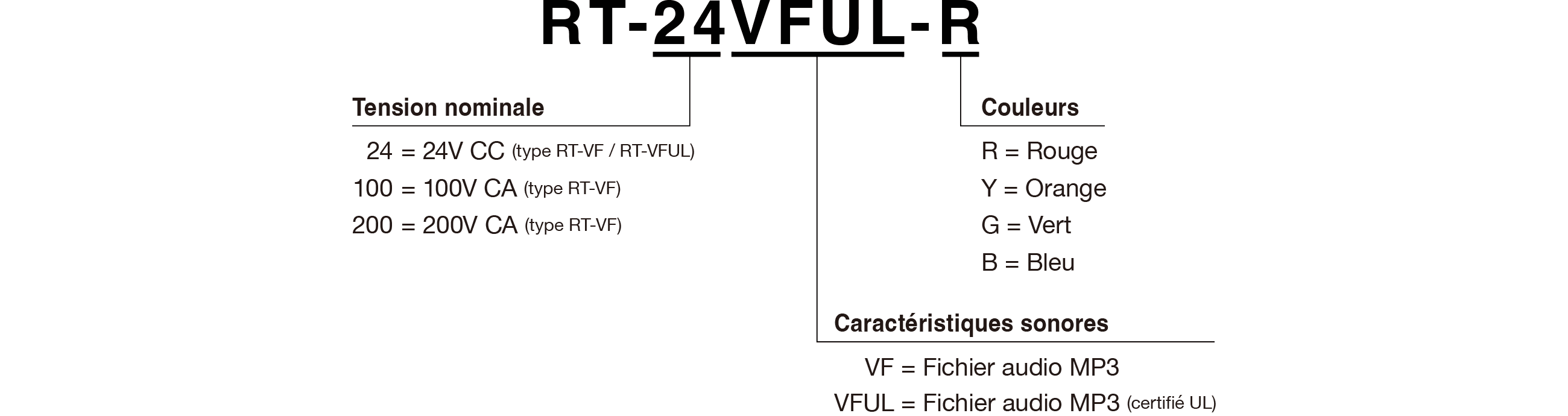

Code du modèle
Liste des produits
| Référence | Tension nominale | Certifié UL | Couleur |
|---|---|---|---|
| RT-24VF-R/Y/G/B | 24 V CC | - | Rouge / Orange / Vert / Bleu |
| RT-100VF-R/Y/G/B | 100 V CA | - | Rouge / Orange / Vert / Bleu |
| RT-200VF-R/Y/G/B | 200 V CA | - | Rouge / Orange / Vert / Bleu |
| RT-24VFUL-R/Y/G/B | 24 V CC | ✔ | Rouge / Orange / Vert / Bleu |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manual (En) (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D CAD [dxf]Spécifications du produit
Autre
Pièces de rechange
RT-24VF
RT-24VF
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
D02402003-F1 | 1 |

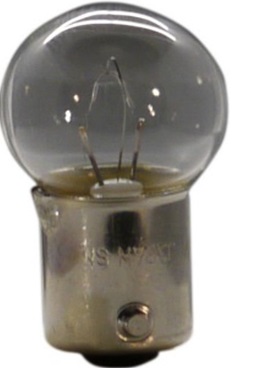

Incandescent Bulb shape: G18/BA15S |
|||
|

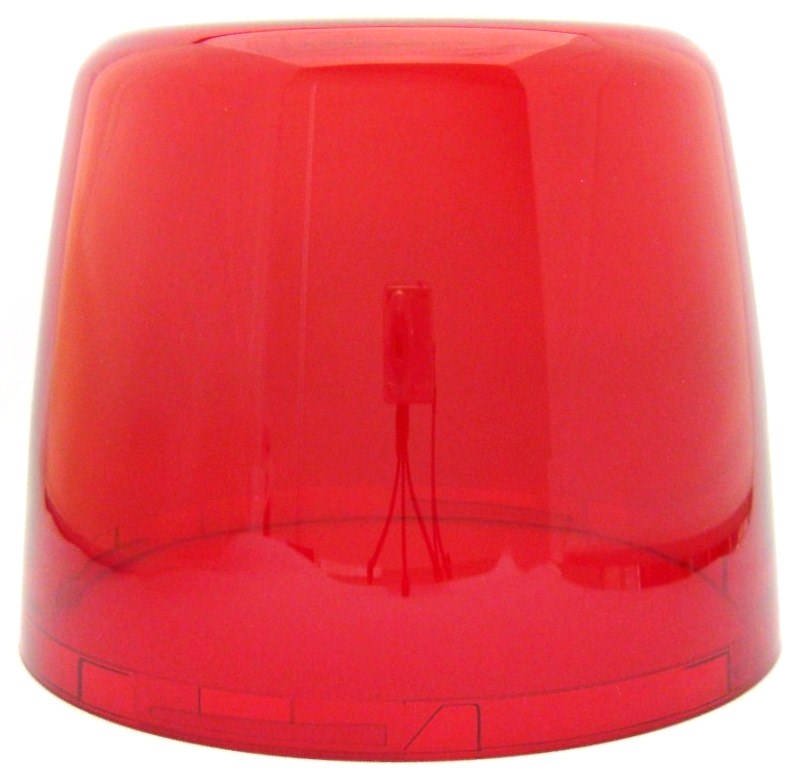

A31110018-1F1 | 1 | ||||
|

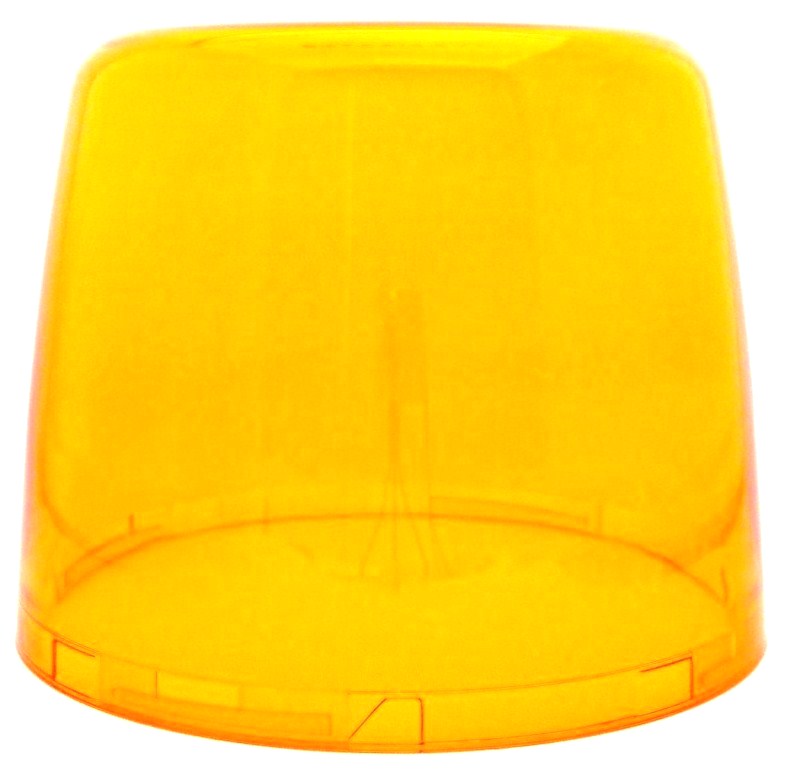

A31110018-2F1 | 1 | ||||
|

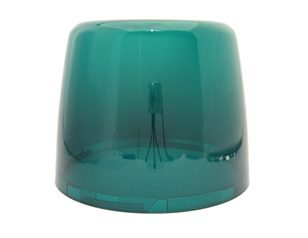

A31110018-3F1 | 1 | ||||
|

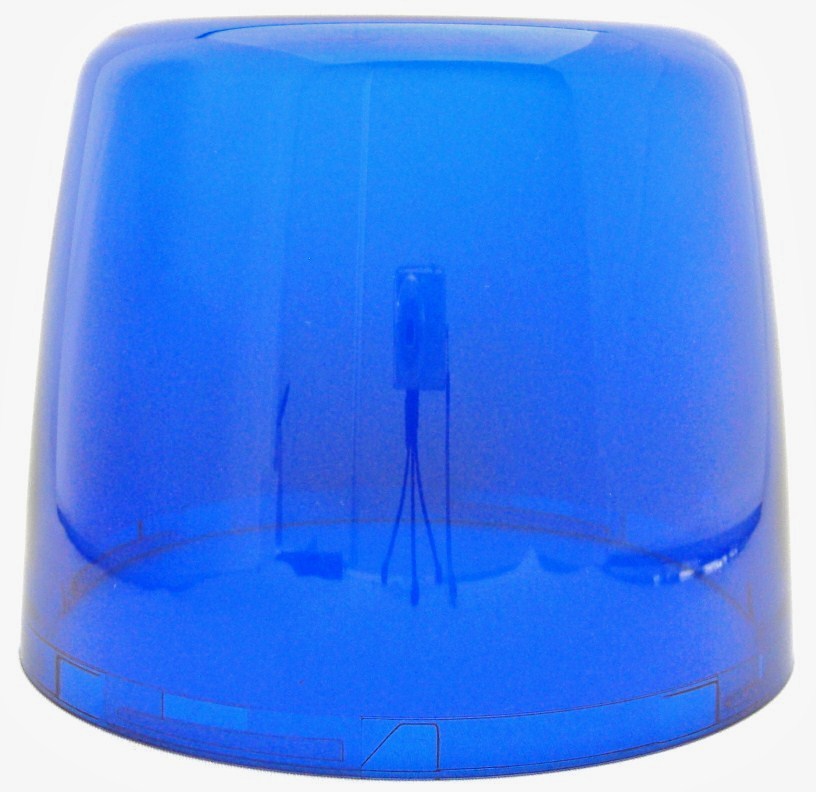

A31110018-4F1 | 1 | ||||
|

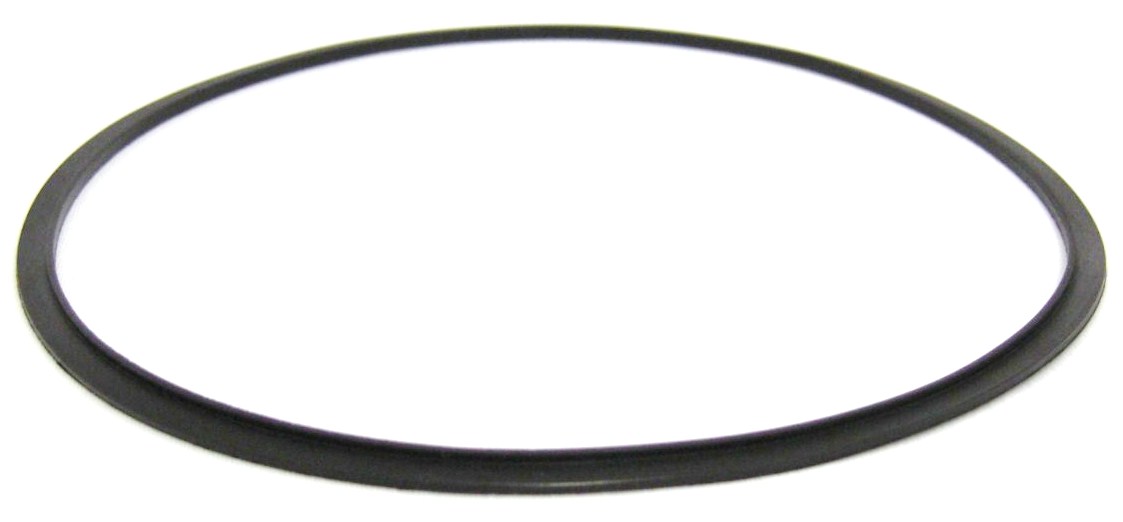

C33410001-F1 | 1 | ||||
|
M02201022-112F1 | 1 |
The motor nameplate is printed as "SMB-10AB2K". |
|||
|
A51120008-F1 | 1 |
Outer diameter Ф70mm |
|||
|

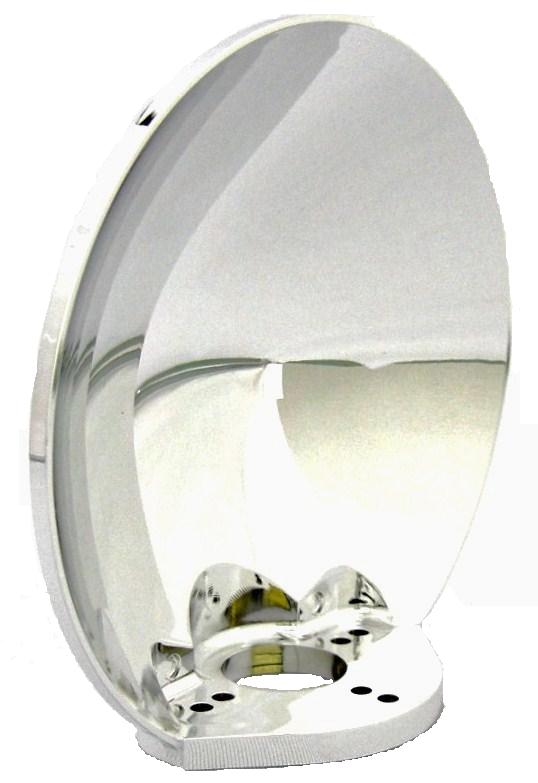

A41110004-F1 | 1 | ||||
|
A81110008-F5 | 3 |
RT-100VF RT-200VF
RT-100VF
RT-200VF
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
|
D01201503-F1 | 1 |
Incandescent Bulb shape: G18/BA15S |
|||
|
|
A31110018-1F1 | 1 | ||||
|
|
A31110018-2F1 | 1 | ||||
|
|
A31110018-3F1 | 1 | ||||
|
|
A31110018-4F1 | 1 | ||||
|
|
C33410001-F1 | 1 | ||||
|
|
M02201022-112F1 | 1 |
The motor nameplate is printed as "SMB-10AB2K". |
|||
|
|
A51120008-F1 | 1 |
Outer diameter Ф70mm |
|||
|
|
A41110004-F1 | 1 | ||||
|
|
A81110008-F5 | 3 |
