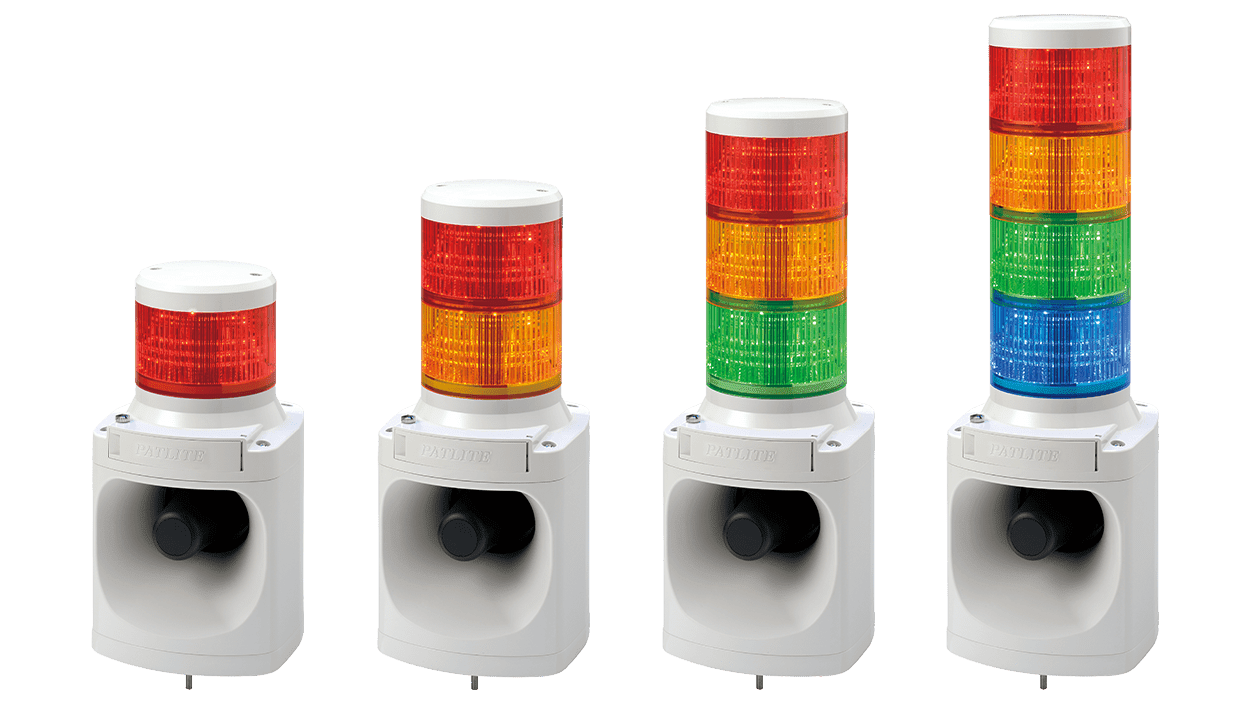

Φ100mm Avertisseur sonore avec lumière de signalisation LED
LKEH-FV
Découvrez le Synthétiseur Vocal Φ100mm avec Lumière de Signalisation LED de la série LKEH. Cette robuste combinaison d'un grand avertisseur sonore et d'une colonne lumineuse offre une sonorité améliorée et une fonctionnalité accrue. Pour une utilisation optimale avec le modèle LKEH-FV, procurez-vous le logiciel Playlist Editor 2 en contactant votre représentant local PATLITE.
- Contrôle des E/S
- Colonnes lumineuses
- Φ100
- En continu
- Clignotant
- Produits hybrides
- Voix
- 105dB
- Intérieur et debout seulement
- IP53 (droit)
- Rouge
- Ambre
- Vert
- Bleu
- Blanc
Caractéristiques du produit
La série LKEH est une combinaison de sirène de grande taille et de colonne lumineuse qui offre une capacité et une sonorité améliorées.
Pour utiliser LKEH-FV, vous aurez besoin de l'éditeur de playlist du logiciel.
Si vous souhaitez utiliser un logiciel pour entrer des données de synthèse vocale, veuillez contacter par courriel votre bureau PATLITE à l'étranger.
L'éditeur de playlist vous sera envoyé.
- Visible de loin grâce à des LED ultra lumineuses et une lentille de 100mm de diamètre.
- Sûr pour une utilisation dans des environnements à haute vibration grâce à une conception résistante aux vibrations de 2G.
- Facile à contrôler avec un seul fil commun pour les LED et les signaux sonores.
- CE, RoHS, IP53, (UL, c-UL en cours).
- Programmable sur le terrain avec une carte SD. (Vendue séparément) (LKEH-FV)
La capacité de message est jusqu'à 63 secondes (64kbit/s) avec 5 canaux par entrée binaire et 31 canaux par entrée n-aire. - Le volume est réglable de 0 à 105dB (à 1m) pour s'adapter à divers environnements.
- Surface lisse de la lentille LED.
Spécifications
| DIMENSIONS | - Diamètre de 100mm |
| TENSION NOMINALE | - 24V CC - 100V CA - 220V CA |
| STYLE SONORE | - LKEH-FV : temps total d'enregistrement de 63 secondes : enregistré en usine avec entrée de 5 canaux binaire ; ou entrée de 31 canaux binaire Technologie de codage audio MPEG Layer-3 sous licence de Fraunhofer IIS et Thompson Licensing |
| VOLUME | - Maximum 105dB à 1 mètre avec contrôle de volume réglable |
| STYLE DU CORPS | - Pré-assemblé, pré-câblé uniquement pour les couleurs de module spécifiées, lentille interchangeable après achat |
| COULEUR DU CORPS | - Corps : gris clair |
| COULEURS DE GLOBE | - Rouge - Ambre - Vert - Bleu - Blanc |
| MATÉRIAU DU GLOBE | - Résine de polycarbonate |
| INDICE DE PROTECTION | - IP53 |
| OPTIONS | - SDV-2GP |

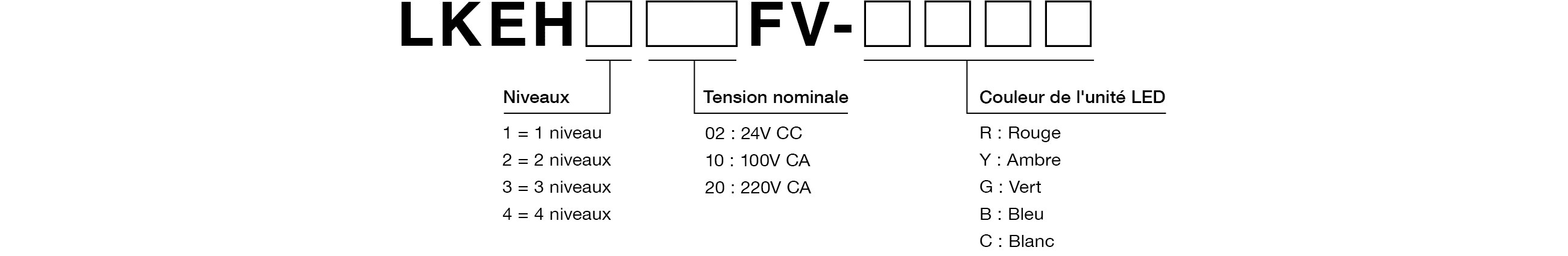

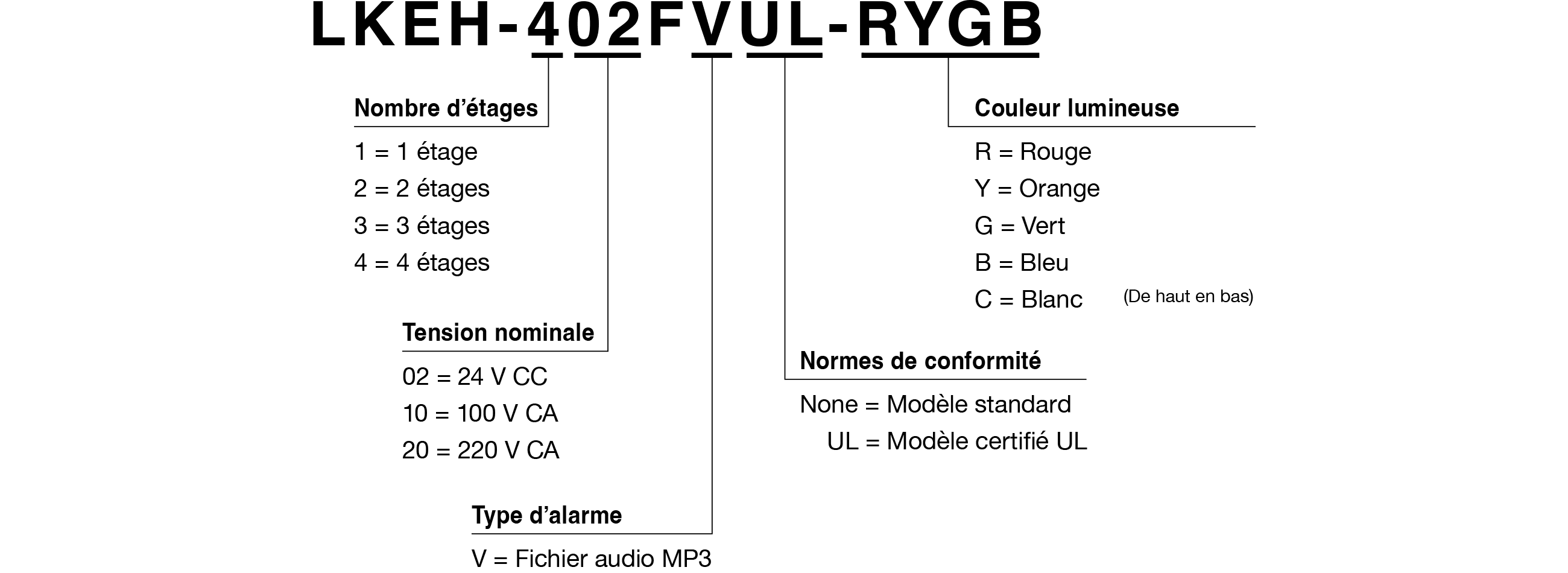

Configuration de la référence
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manuel d'installation (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D CAD [dxf]
3D CAD [IGS] (zip)Spécifications du produit
Autre
Pièces de rechange
LKEH-FV
LKEH-FV
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310054-F1 | 1 | ||||
|
B72100151-1F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-2F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-3F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-4F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-7F1 | 1-4: Depends on number of tiers. | ||||
|
B62910033-1F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×87mm. |
|||
|
B62910033-2F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×147mm. |
|||
|
B62910033-3F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×207mm. |
|||
|
B62910033-4F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×267mm. |
|||
.jpg)
|
C21100087-F1 | 1 |
