Tours de signalisation IO-Link
LR6-IL

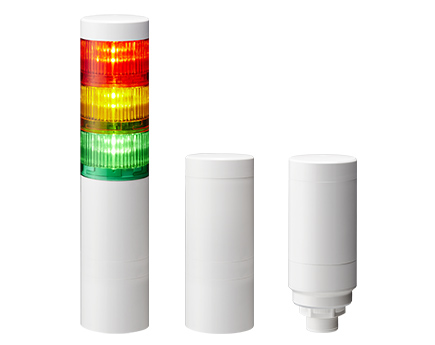

Découvrez les colonnes lumineuses IO-Link de PATLITE — conçues pour les environnements de l’industrie 4.0. Le modèle LR6-IL est équipé d’un connecteur M12 intégré à 5 broches, permettant une intégration fluide aux systèmes maîtres IO-Link et une installation rapide et simplifiée.
- IO-Link
- Colonnes lumineuses
- Alarmes
- Rouge
- Ambre
- Vert
Caractéristiques du produit
Vue d’ensemble des produits
- S'intègre parfaitement avec les maîtres IO-Link. En savoir plus sur IO-Link à io-link.com.
- Connecteur M12 à 5 broches intégré pour des installations rapides et faciles.

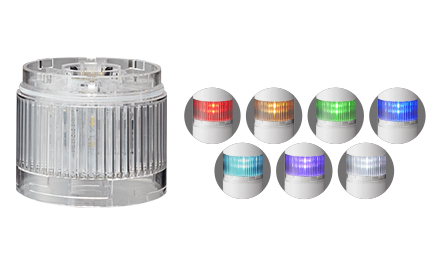

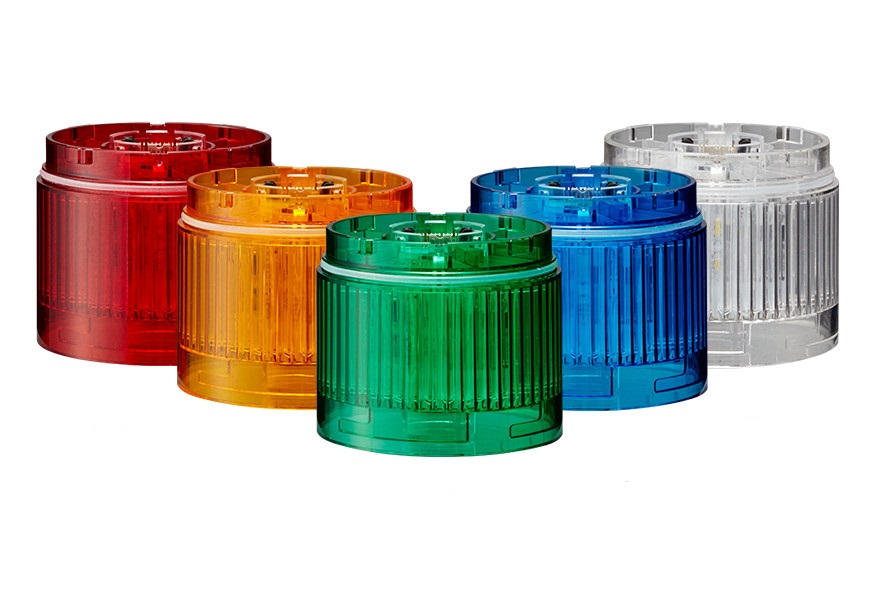

- Choisissez n'importe quelle combinaison de couleurs solides, multicolores et des unités LED à globe transparent.
- Une alarme sonore et un système d'acquisition de données sans fil sont disponibles en option.

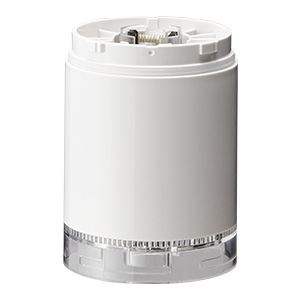

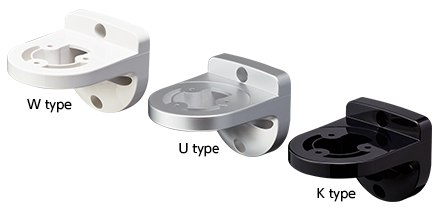

- Une construction modulaire du corps facilite la configuration des unités LED et des pièces optionnelles.
Guide de Connexion IO-Link
- Cliquez ici pour un guide de connexion IO-Link avec «l'unité maîtresse IO-Link de la série NX» de la société OMRON
（Veuillez contacter la société OMRON pour toute question concernant ce document） - Cliquez ici pour un guide de connexion IO-Link avec «LioN-X IO-Link Master Multiprotocol» de la société BELDEN"
（Veuillez contacter la société BELDEN pour toute question concernant ce document）
Spécifications
| Code modèle | Modèle pré-assemblé (montage direct) LR6-3ILWMNW-RYG |
Unité de corps (montage direct) LR6-ILWMNW |
Unité de corps (montage sur tuyau NPT 1/2" ou direct) LR6-ILWCNW |
|---|---|---|---|
| Taille | Ø60mm | ||
| Niveau | Unité LED : Max. 5 niveaux et une unité de buzzer | ||
| Unités LED | Rouge / Ambre / Vert (Ajout ou modification des unités LED est possible) |
Vendues séparément | Vendues séparément |
| Contrôle de lumière | Continu / Clignotant | ||
| Pression sonore de l'alarme | Typ. 84dB (Utilisez LR6-BW) | ||
| Sélection du son de l'alarme | 4 types (sélectionnables) (Utilisez LR6-BW) | ||
| Indice de protection | IP65 (NEMA typ. 4x, 13) | ||
| Câblage | Connecteur M12 5 broches | ||
Configuration de la référence
Code du modèle
Liste des produits
| Code du modèle | Nombre d’étages | Tension nominale | Avertisseur sonore | Couleurs lumineuses |
|---|---|---|---|---|
| LR6-3ILWMNW-RYG | 3 | 24V DC | - | Rouge・Orange・Vert |
| LR6-ILWMNW | 0 (Unité principale) | - | ||
| LR6-ILWCNW | 0 (Unité principale) |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manual_Digest Version (Fr) (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D CAD [dxf]_(zip)Spécifications du produit
Autre
Pièces de rechange
LR6-IL
LR6-IL
Pièces de rechange

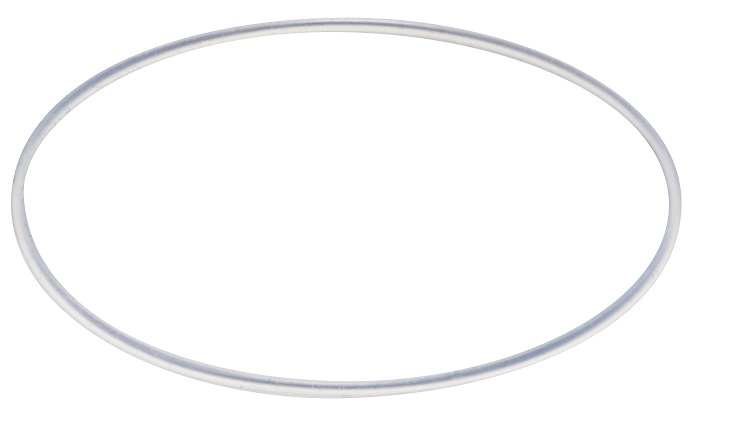

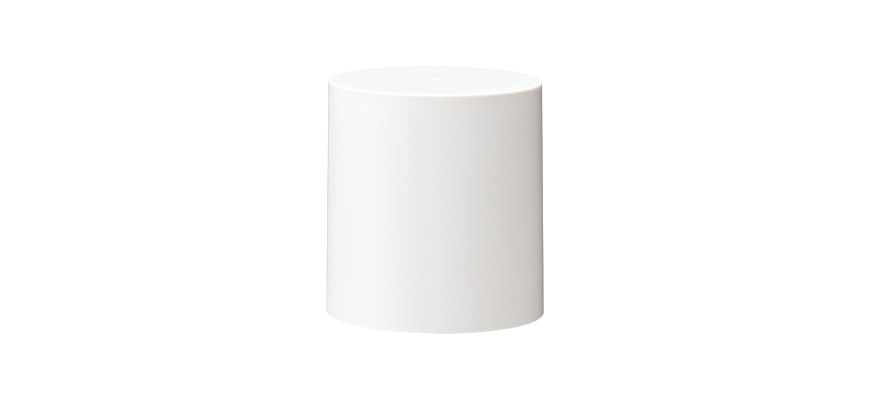

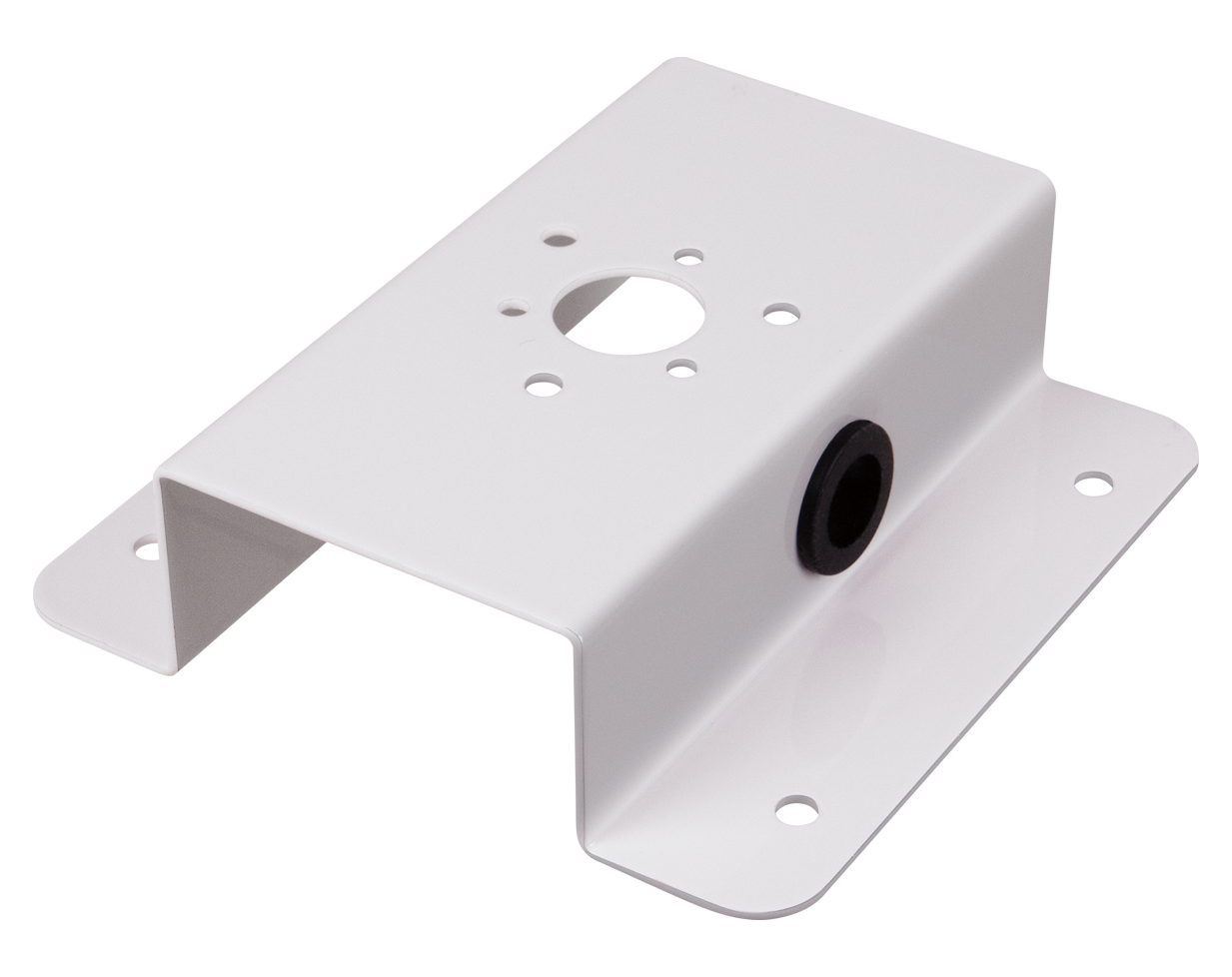

| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|

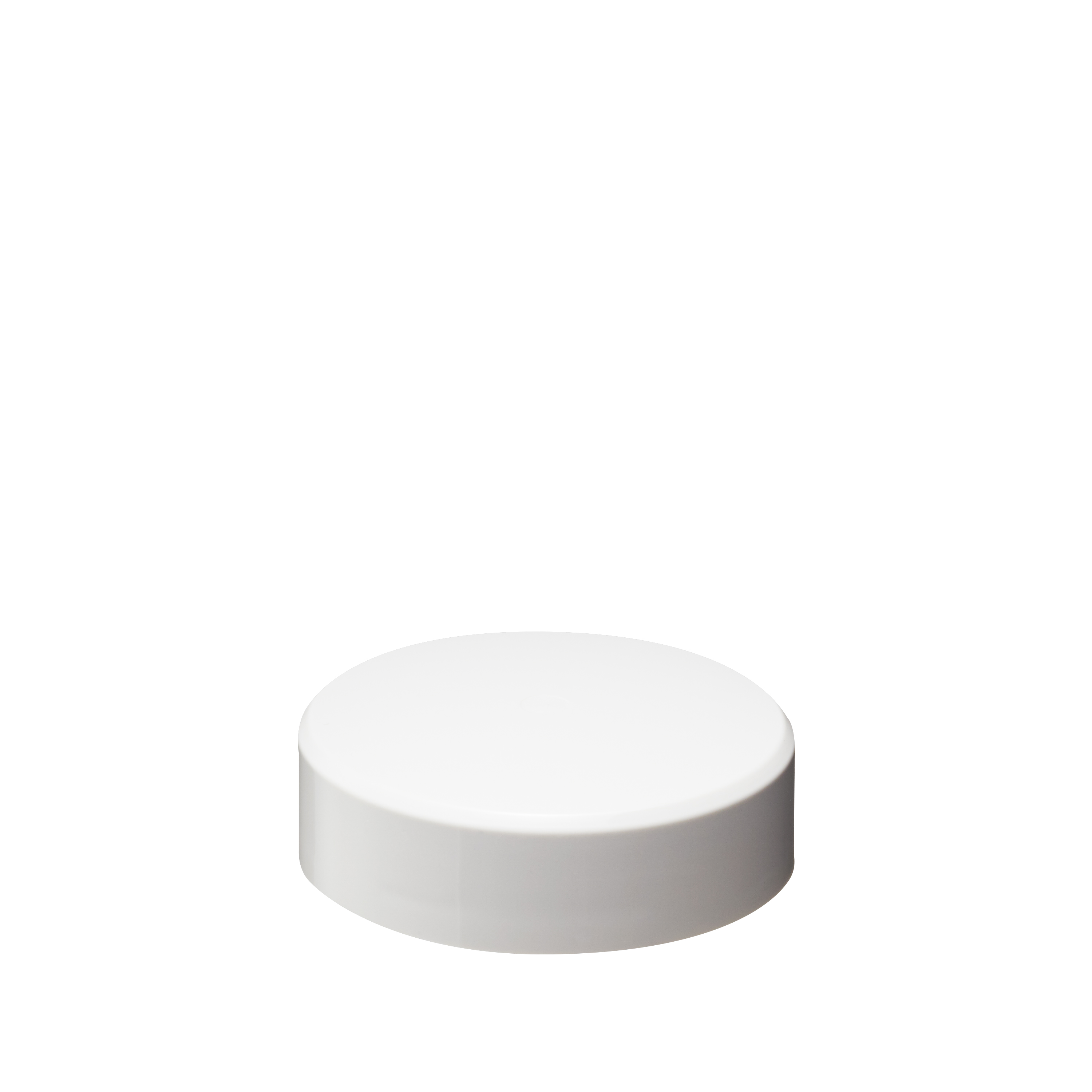

B32310072-7F1 | 1 | ||||
|

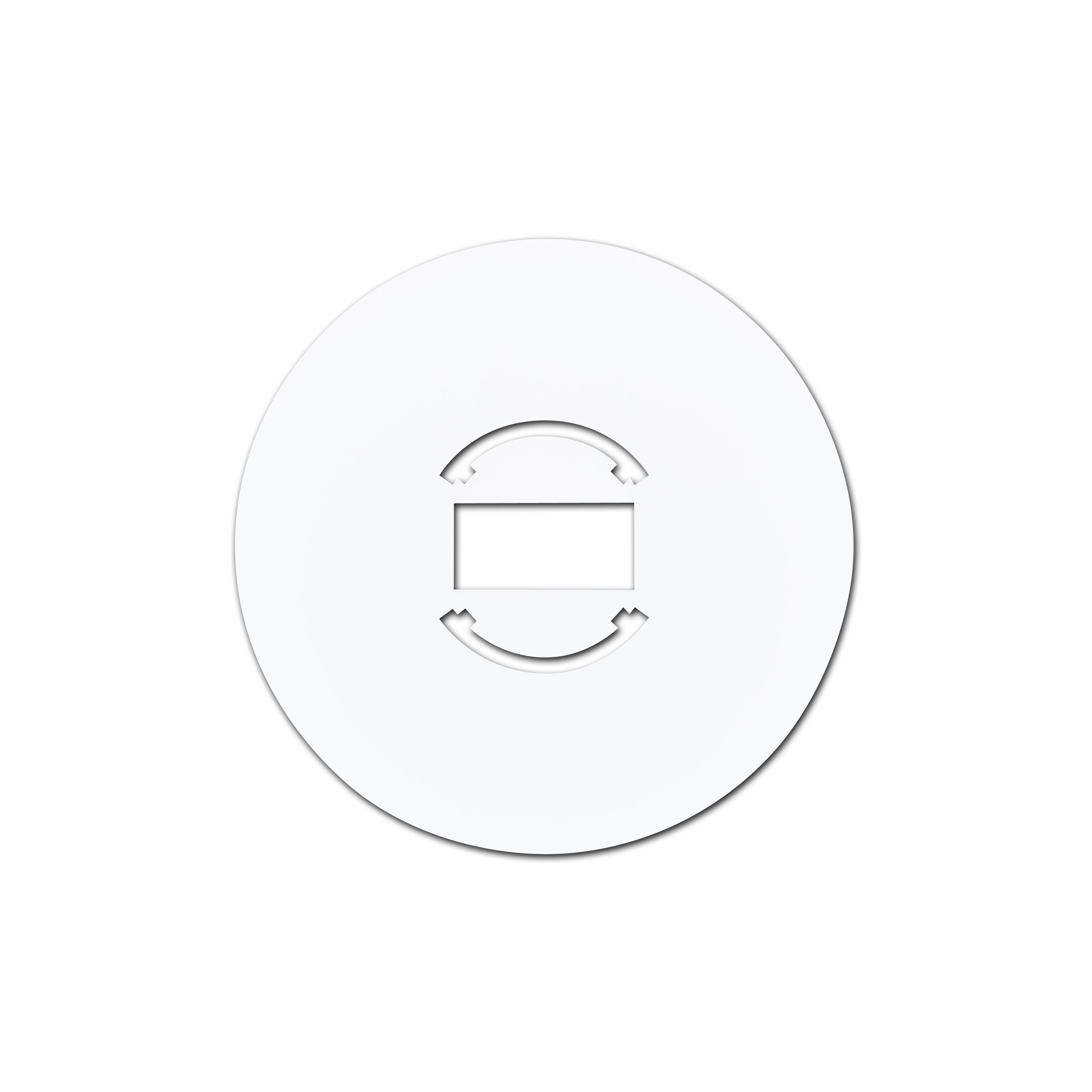

B25310067-6F1 | 1-5: Depends on the number of tiers. | ||||
|
B25110067-F1 | 2～7 Depends on the number of tiers. |
Package contains 5 pieces. |
