Balises de signalisation IO-Link
NE-IL

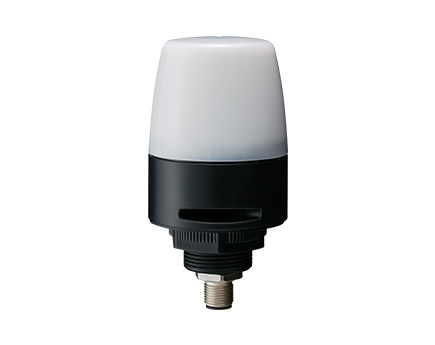

La série d'indicateurs IO-Link s'installe de manière transparente dans les maîtres IO-Link et comporte des LED multicolores avec un capteur tactile et un boîtier robuste.
- IO-Link
- Φ56
- Balises de signalisation
- En continu
- Clignotant
- Alarmes
- 88dB
- Intérieur (droit)
- IP65

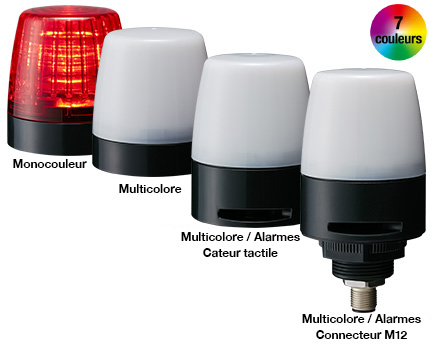

- Multicolore (7 couleurs)
Caractéristiques du produit
- Le capteur tactile capacitif permet des confirmations d'état en temps réel
- Équipé d'une fonction d'entrée numérique/analogique pour connecter des appareils non compatibles avec IO-Link. Le NE-IL agit comme un concentrateur E/S, capable de transmettre les données des capteurs au maître IO-Link
- Dispose d'une connexion M12 pour des installations rapides et faciles
- Les dispositifs indicateurs d'état connectés à un maître IO-Link peuvent être contrôlés collectivement
- La notification en temps réel des anomalies des équipements permet aux opérateurs d'effectuer immédiatement la maintenance, réduisant les goulots d'étranglement et les temps d'arrêt
- Jusqu'à 7 couleurs peuvent être émises pour indiquer différentes conditions des équipements
- Indice de protection élevé pour fonctionner dans des environnements difficiles
- La lentille dépolie affiche une lumière répartie uniformément pour une indication sans ambiguïté
- Cliquez ici pour un guide de connexion IO-Link avec l'unité maîtresse IO-Link série "NX" de OMRON Corporation
(Veuillez contacter OMRON Corporation pour toute question concernant ce document)
Spécifications du modèle
| Modèle | NE-ILNN-M | NE-ILNB-M Avec buzzer |
NE-ILTN-M Avec capteur tactile |
NE-ILTB-M Avec buzzer et capteur tactile |
NE-ILXB-M Avec buzzer, capteur tactile, et entrée numérique / analogique |

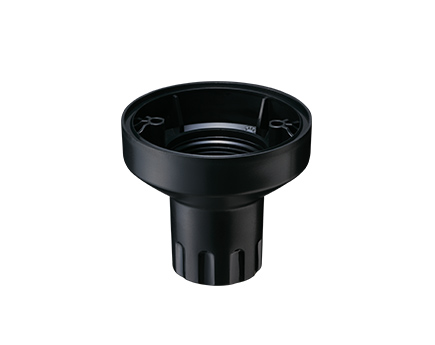

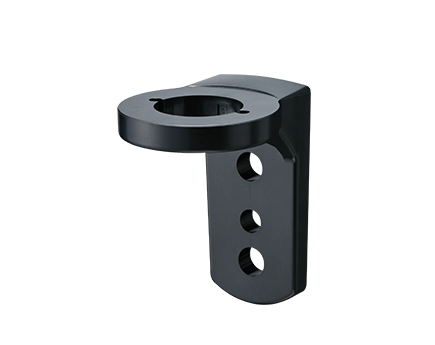

|---|---|---|---|---|---|
| Taille | φ56mm | ||||
| Tension nominale | 24V DC | ||||
| Emplacement de montage/ Direction de montage |
Intérieur, Vertical | ||||
| Indice de protection | IP65 NEMA TYPE 4X, 13 | ||||
| Couleur LED | Multi-couleurs (Rouge, Ambre, Vert, Bleu, Blanc, Violet, Cyan) | ||||
| Modes unité LED | Continu / Clignotant | ||||
| Pression sonore | － | Typ. 88 dB [8 types de sons (Sélectionnable)] |
－ | Typ. 88 dB [8 types de sons (Sélectionnable)] |
|
| Normes de conformité | ●Directive CEM (EN 61000-6-4, EN 61000-6-2) ●Directive RoHS (EN 50581) ●UL 508, CSA-C22.2 No. 14 ● FCC Partie 15 Sous-partie B Classe A ● KC (KN 61000-6-4, KN 61000-6-2) |
||||
| Connexion | Connecteur M12 5 broches code A | Connecteur M12 8 broches code A | |||
Configuration du numéro de modèle
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manual Digest_Version (Fr) (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
