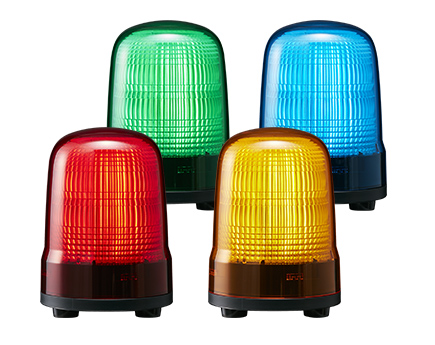

Balises clignotantes
SL08/SL10/SL15
Découvrez les balises flash SL08/SL10/SL15, dotées d’une lentille de Fresnel à large diffusion, d’un montage classé IP66 et de trois modes lumineux — conçues pour une visibilité maximale et une installation rapide dans les environnements industriels exigeants.
Remarque: Utilisez le joint en caoutchouc en option pour augmenter l’indice de protection de IP23 à IP65. (SL08, SL10 uniquement)
- Contrôle des E/S
- Φ80
- Φ100
- Φ150
- Balises de signalisation
- Intérieur / Extérieur (droit only)
- IP23
- IP65 (avec joint en caoutchouc)
- IP66 (KT) (droit)
- Rouge
- Ambre
- Vert
- Bleu
Caractéristiques du produit
Visibilité parfaite

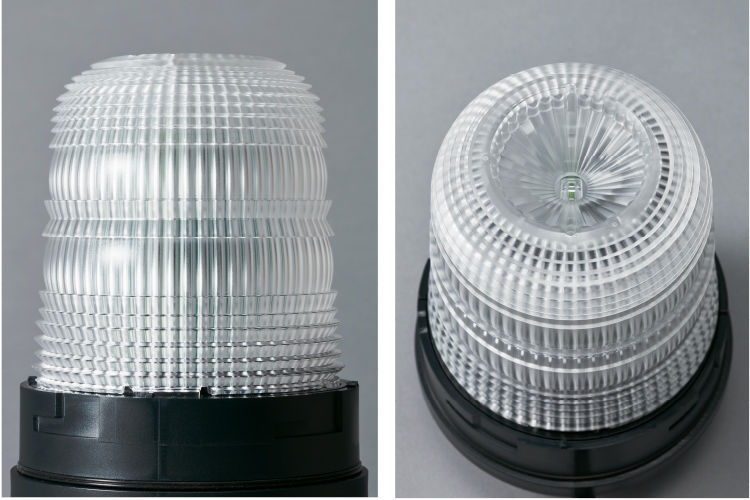

La lentille de Fresnel nouvellement mise au point diffuse la lumière ambiante de façon uniforme depuis toutes les surfaces du globe, y compris la partie supérieure.
La lentille de Fresnel nouvellement mise au point diffuse la lumière ambiante de façon uniforme depuis toutes les surfaces du globe, y compris la partie supérieure.

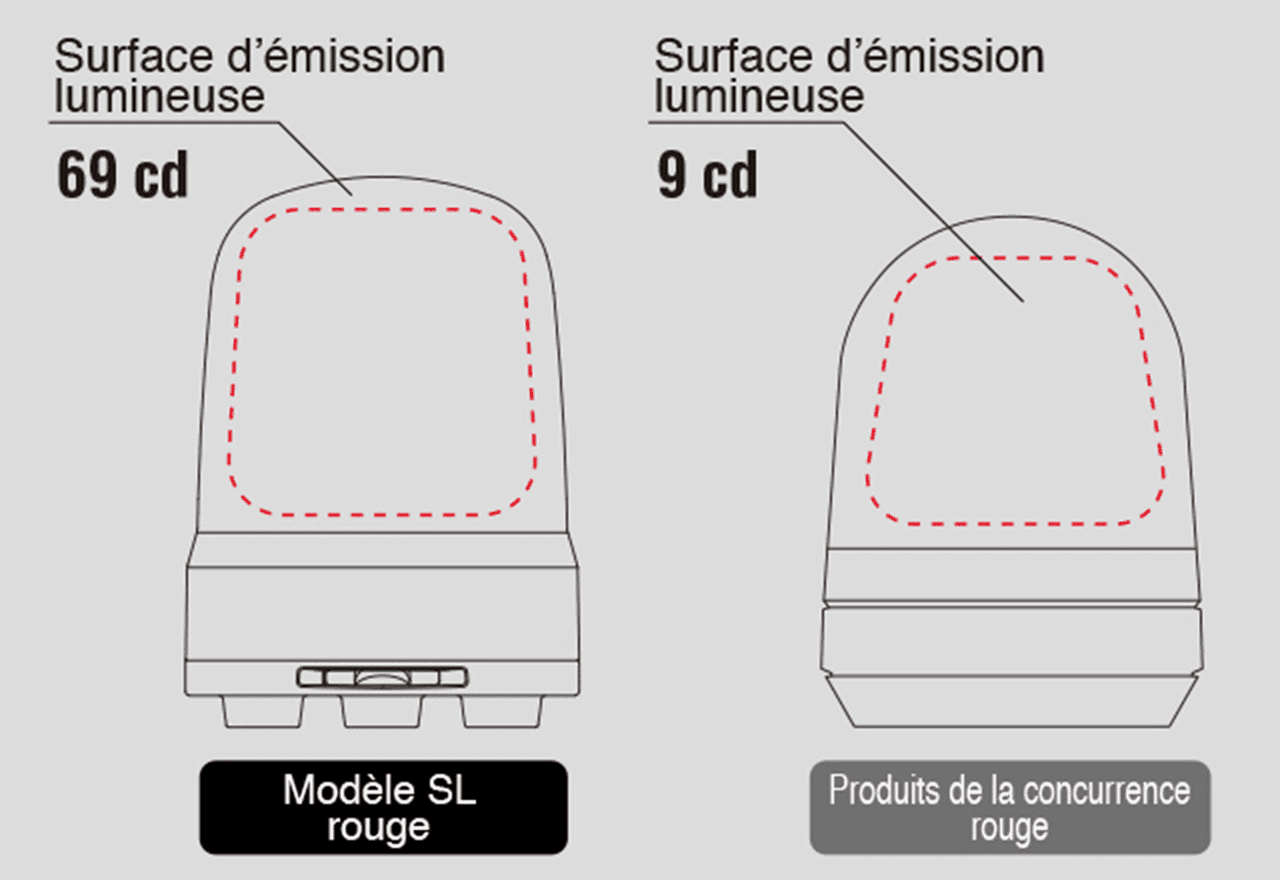

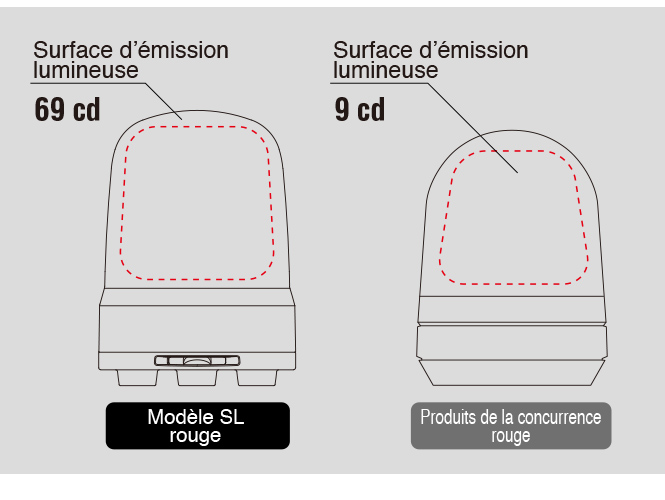

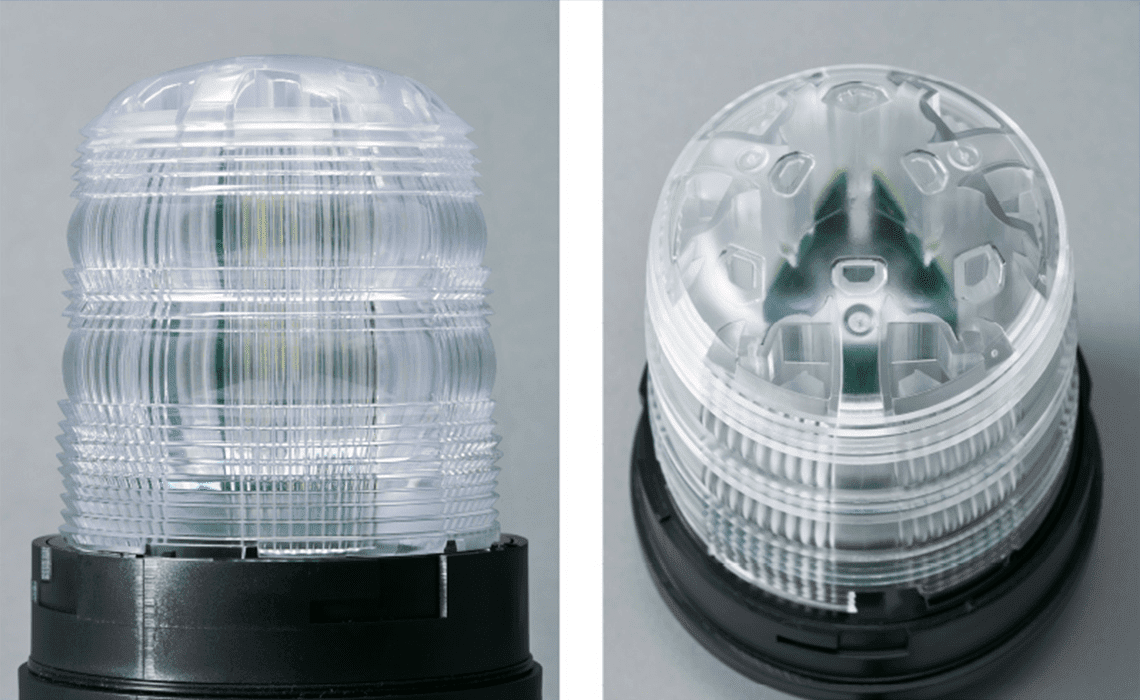

Comparé aux produits concurrents, la série SL présente une surface d’émission lumineuse plus étendue, avec une intensité lumineuse 5 fois supérieure.
Comparé aux produits concurrents, la série SL présente une surface d’émission lumineuse plus étendue, avec une intensité lumineuse 5 fois supérieure.
Montage facile

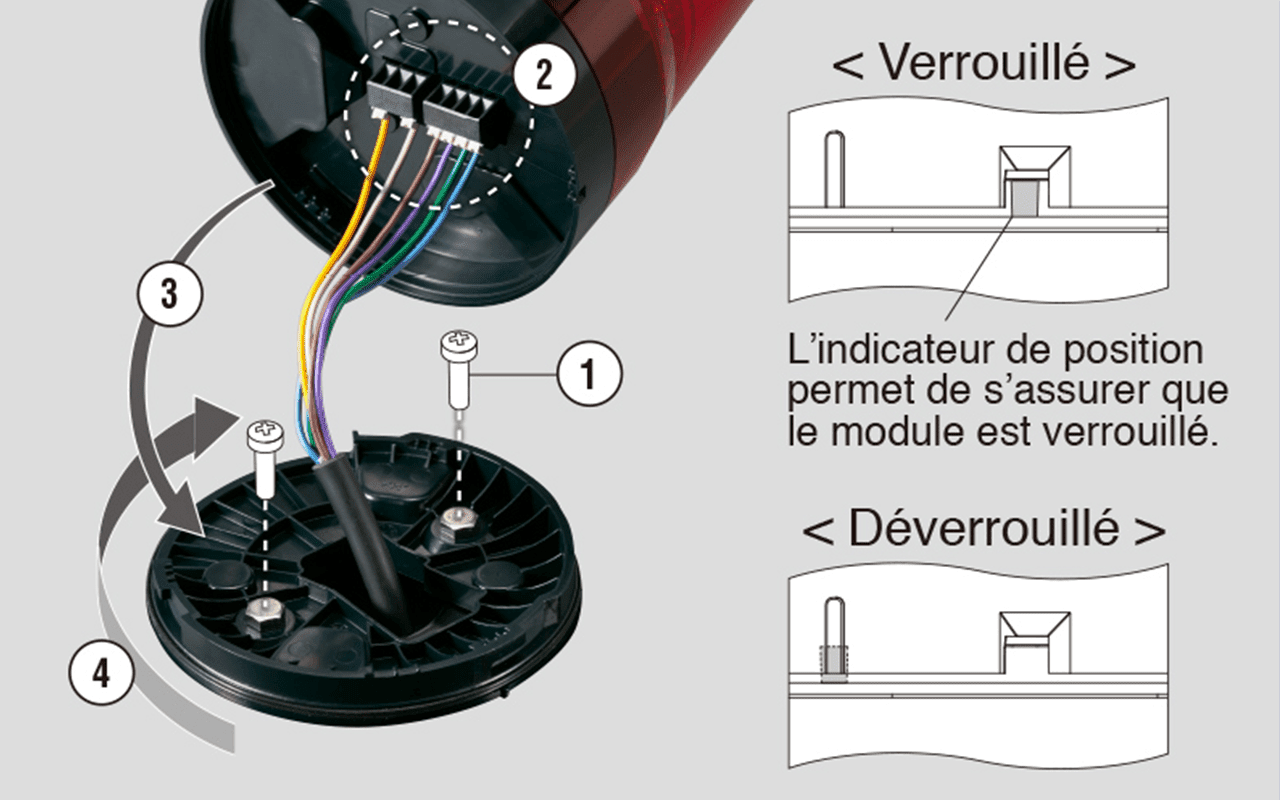

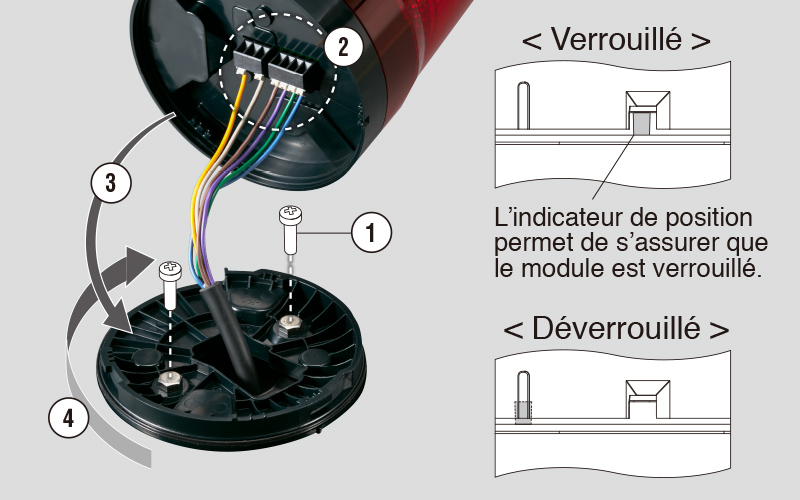

Indice de protection IP66 (type KT)
- Vissez le support de montage.
- Raccorder les fils au bornier.
- Fixez le boîtier au support de montage.
- Verrouillez le support.
Indice de protection IP66 (type KT)
- Vissez le support de montage.
- Raccorder les fils au bornier.
- Fixez le boîtier au support de montage.
- Verrouillez le support.
Configurations lumineuses
»[Vídeo] Cliquez ici pour voir 3 types de motifs d'éclairage de la série SL
Exemples d’application

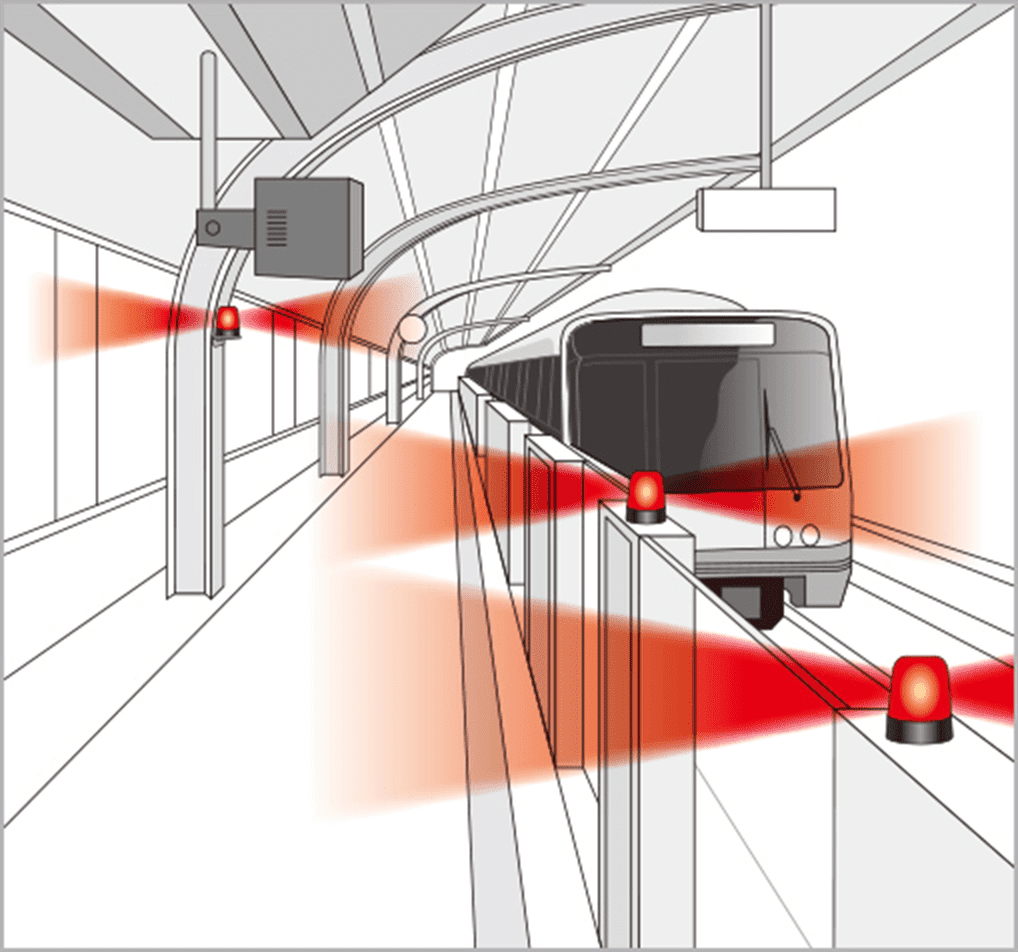

Dans cette gare, les balises SL émettent une combinaisons feux clignotants et d’alertes sonores afin de prévenir les personnes sur les quais de l’arrivée des trains.

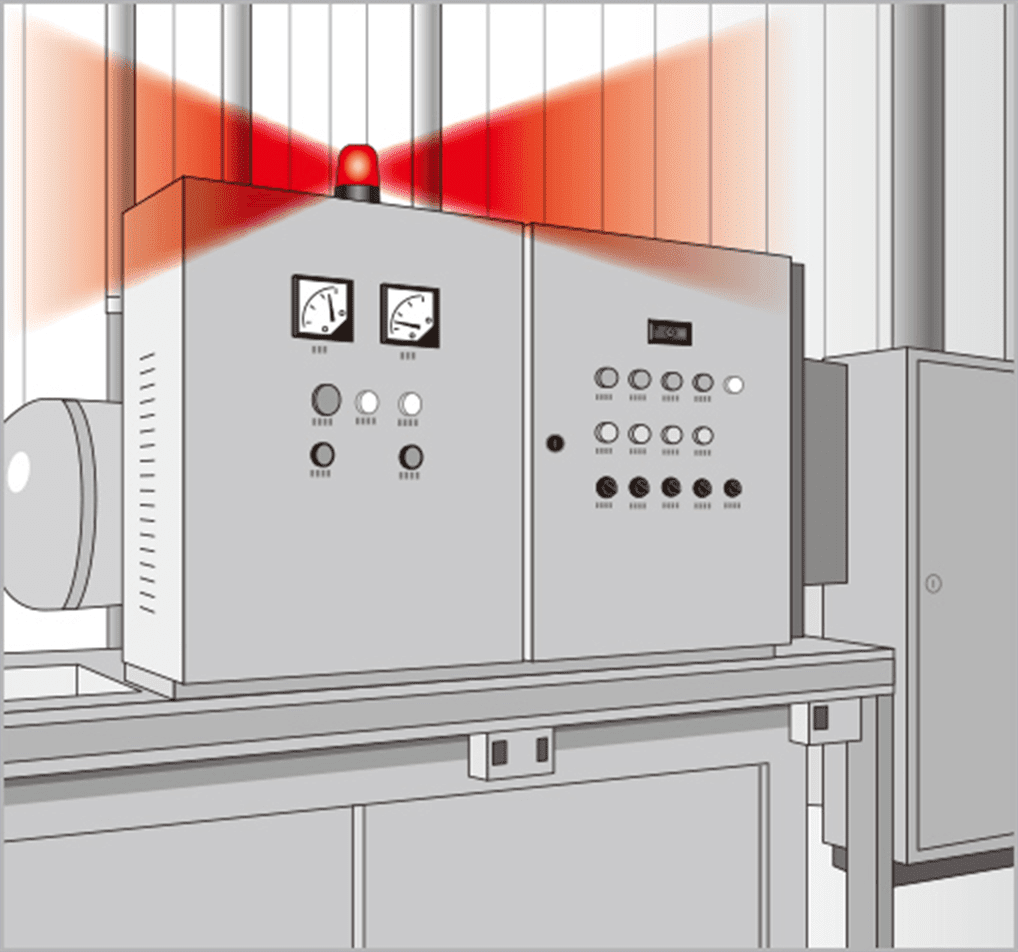

La balise SL sur ce panneau de commande alterne entre une lumière continue, clignotante et à flash triple pour indiquer les trois états (normal, avertissement et critique) respectivement.

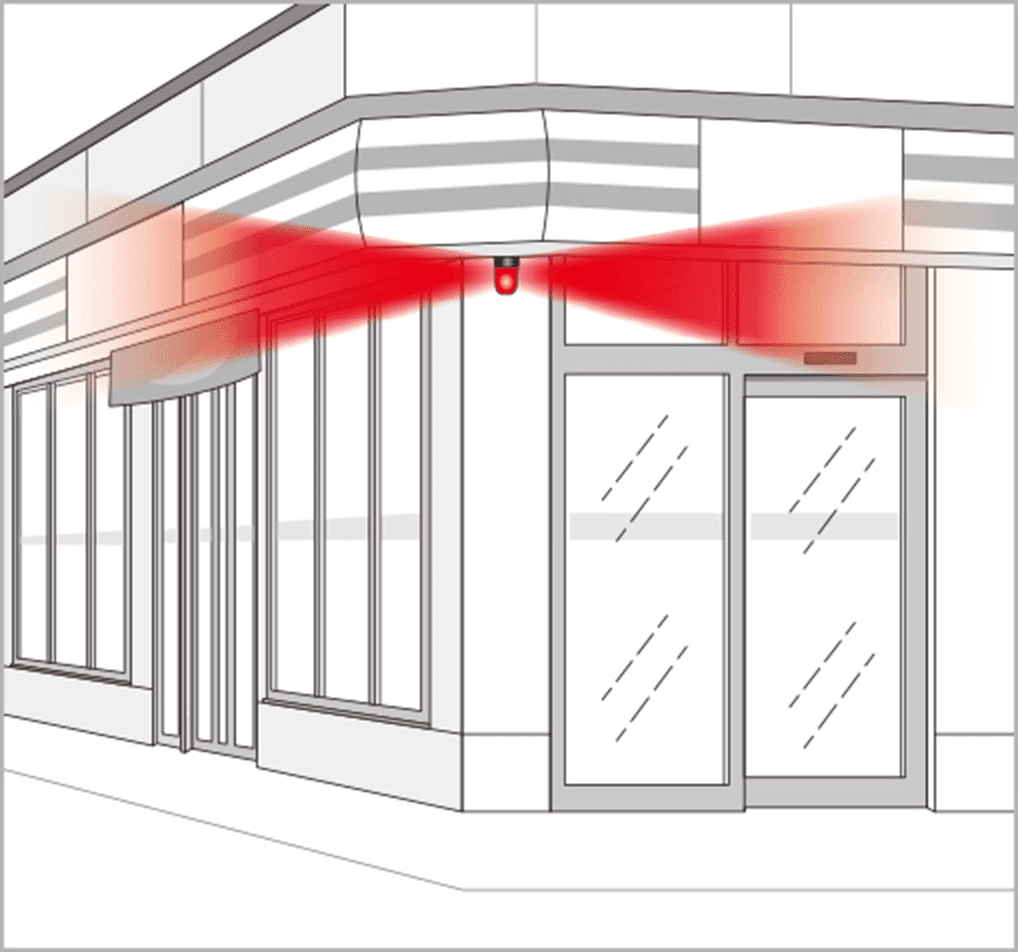

Cette balise SL est montée sur le haut de la devanture d’un magasin, ce qui permet de signaler les situations d’urgence par un feu clignotant visible de loin.
Dans cette gare, les balises SL émettent une combinaisons feux clignotants et d’alertes sonores afin de prévenir les personnes sur les quais de l’arrivée des trains.
La balise SL sur ce panneau de commande alterne entre une lumière continue, clignotante et à flash triple pour indiquer les trois états (normal, avertissement et critique) respectivement.
Cette balise SL est montée sur le haut de la devanture d’un magasin, ce qui permet de signaler les situations d’urgence par un feu clignotant visible de loin.
Échantillon (son/audio)
Configuration du modèle

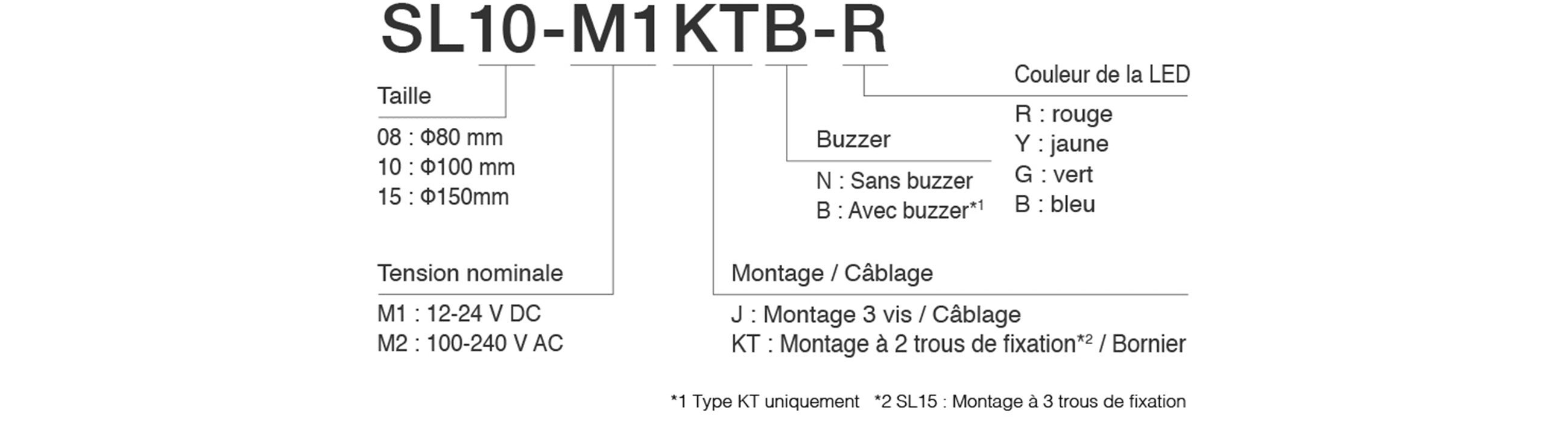

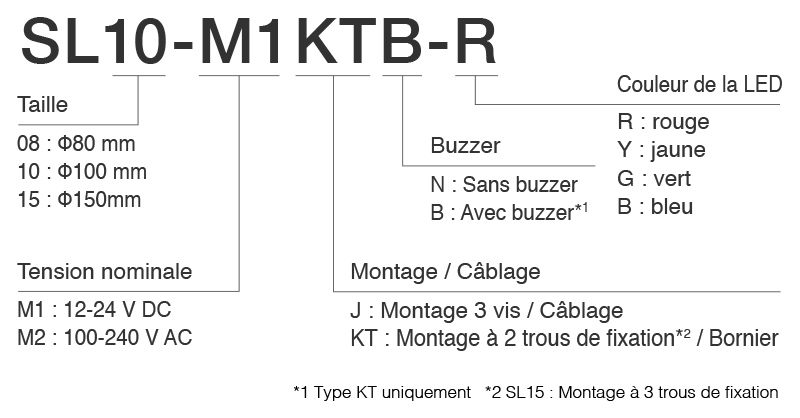

Code du modèle
- Uniquement JN / KTN
- Pour SL15, montage par 3 trous
Liste des produits
| Référence | Dimensions (mm) | Tension nominale | Câblage et montage | Buzzer | Couleurs lumineuses |
|---|---|---|---|---|---|
| SL08-M1JN-R/Y/G/B | Φ80 | 12 - 24V CC | Câble, fixation par 3 boulons | - | Rouge / Orange / Vert / Bleu |
| SL08-M1KTN-R/Y/G/B | Φ80 | 12 - 24V CC | Bornier à ressort, fixation par 2 trous | - | |
| SL08-M1KTB-R/Y/G/B | Φ80 | 12 - 24V CC | Bornier à ressort, fixation par 2 trous | ✔ | |
| SL08-M2JN-R/Y/G/B | Φ80 | 100 - 240V CA | Câble, fixation par 3 boulons | - | |
| SL08-M2KTN-R/Y/G/B | Φ80 | 100 - 240V CA | Bornier à ressort, fixation par 2 trous | - | |
| SL08-M2KTB-R/Y/G/B | Φ80 | 100 - 240V CA | Bornier à ressort, fixation par 2 trous | ✔ | |
| SL10-M1JN-R/Y/G/B | Φ100 | 12 - 24V CC | Câble, fixation par 3 boulons | - | |
| SL10-M1KTN-R/Y/G/B | Φ100 | 12 - 24V CC | Bornier à ressort, fixation par 2 trous | - | |
| SL10-M1KTB-R/Y/G/B | Φ100 | 12 - 24V CC | Bornier à ressort, fixation par 2 trous | ✔ | |
| SL10-M2JN-R/Y/G/B | Φ100 | 100 - 240V CA | Câble, fixation par 3 boulons | - | |
| SL10-M2KTN-R/Y/G/B | Φ100 | 100 - 240V CA | Bornier à ressort, fixation par 2 trous | - | |
| SL10-M2KTB-R/Y/G/B | Φ100 | 100 - 240V CA | Bornier à ressort, fixation par 2 trous | ✔ | |
| SL15-M1JN-R/Y/G/B | Φ150 | 12 - 24V CC | Câble, fixation par 3 boulons | - | |
| SL15-M1KTN-R/Y/G/B | Φ150 | 12 - 24V CC | Bornier à ressort, fixation par 3 trous | - | |
| SL15-M2JN-R/Y/G/B | Φ150 | 100 - 240V CA | Câble, fixation par 3 boulons | - | |
| SL15-M2KTN-R/Y/G/B | Φ150 | 100 - 240V CA | Bornier à ressort, fixation par 3 trous | - |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manuel d'installation (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D_CAD［dxf］(SL08)Spécifications du produit
Autre
Pièces de rechange
SL08
SL08
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
GA0000029-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000030-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000031-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000032-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000794-F1 | 1 | ||||
|

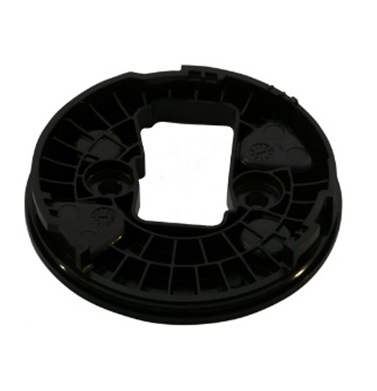

GA0000512-F1 | 1 |
Includes waterproof ring and waterproof gasket. |
|||
|

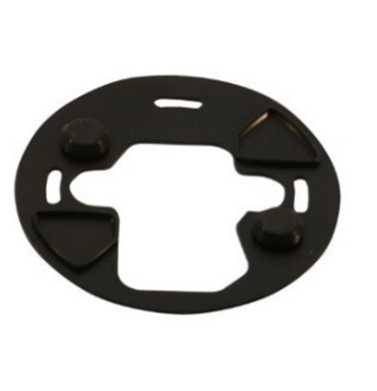

GA0000498-F1 | 1 |
SL10
SL10
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
|
GA0000033-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000034-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000035-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000036-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000795-F1 | 1 | ||||
|

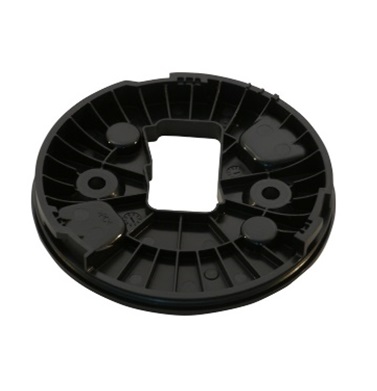

GA0000513-F1 | 1 |
Includes waterproof ring and waterproof gasket. |
|||
|

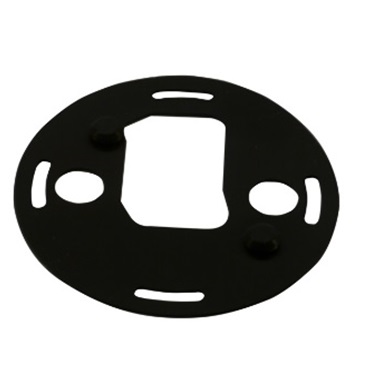

GA0000499-F1 | 1 |
SL15
SL15
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
|
GA0000037-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000038-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000039-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000040-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000796-F1 | 1 | ||||
|

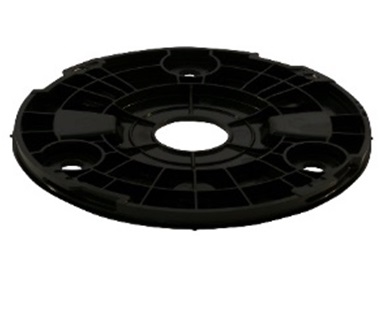

GA0000514-F1 | 1 | ||||
|

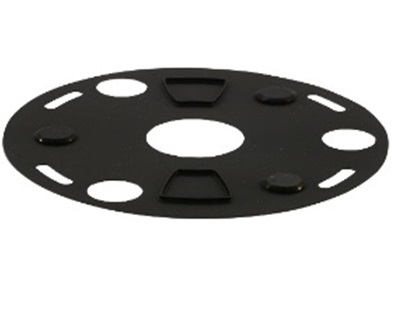

GA0000500-F1 | 1 |
