Ce produit est distribué dans une zone géographique limitée. Veuillez contacter nos filiales pour plus d’informations.

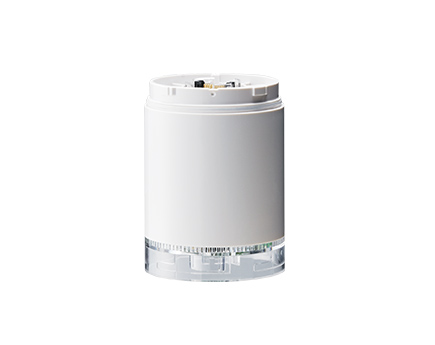

Système d'acquisition de données sans fil - Emetteur WD PRO
WDT-6LR-Z2-PRO
Transmet sans fil l’état de la tour de signalisation, les entrées de contacts externes et les données de communication série collectées par l’unité de base WD PRO.
Permet une acquisition de données avancée pour une analyse approfondie du fonctionnement des équipements, facilitant ainsi une prise de décision plus intelligente, une rationalisation des processus et une amélioration de la productivité.
- Sans fil (Zigbee)
- Φ60
- Intérieur
- Produits sans fil
- IP65
Caractéristiques du produit
Le WDT-6LR-Z2-PRO peut uniquement être utilisé avec le WDB-D80S-PRO
Il peut être monté sur l’émetteur WDB-D80S-PRO du système WD PRO.
Le système d’acquisition de données sans fil WD PRO est une extension économique compatible IIoT pour certaines tours de signalisation PATLITE. Ce système permet aux tours de signalisation de transmettre sans fil les changements d’état des équipements vers un PC hôte pour une surveillance en temps réel et une analyse des données. Incluant toutes les fonctionnalités du système WD, le système WD PRO offre des capacités d’acquisition de données supplémentaires ainsi qu’une communication bidirectionnelle sans fil, permettant à un PC hôte de contrôler la tour de signalisation à distance. Identifiez les goulets d’étranglement, améliorez le contrôle, optimisez la productivité et augmentez l’efficacité globale des équipements (OEE) avec cette solution réseau complète.
- Se fixe aux tours de signalisation LR6 de PATLITE pour permettre la transmission de données sans fil au récepteur WD PRO (WDR-LE-Z2-PRO).
- Ce module émetteur permet de connecter plusieurs équipements en réseau pour une centralisation des données et une surveillance à distance.
- Fonction de communication sans fil bidirectionnelle permettant de déclencher les signaux lumineux à distance depuis un PC hôte.
- Transmission sans fil des informations de contacts externes tels que les API ou les interrupteurs.

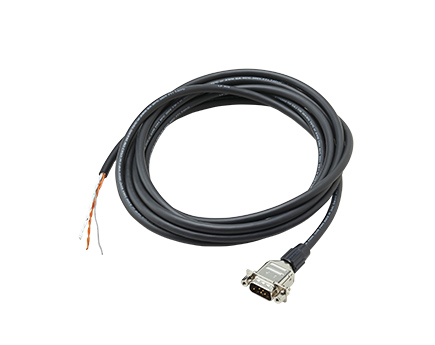

- Utilisation d’un appareil série tel qu’un lecteur de codes-barres pour collecter jusqu’à 60 octets de données afin de tracer les informations des employés et contrôler la qualité des produits.
- Le système WD PRO est compatible avec les réseaux WD existants sur votre site.
Spécifications du modèle
| Tension nominale | 24 V DC |
|---|---|
| Dimensions | Φ60mm |
| Indice de protection | IP65 |
| Spécification sans fil | Zigbee 2.4GHz |
| Récepteur correspondant | WDR-LE-Z2-PRO |

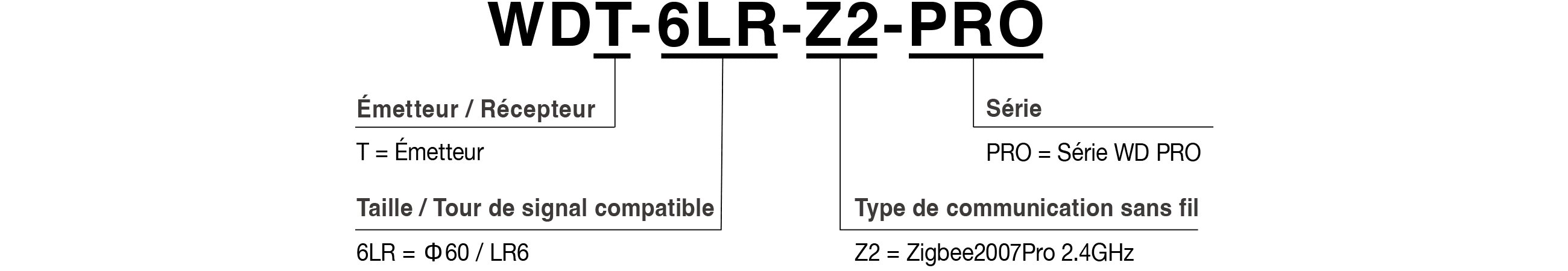

Configuration de la référence
Liste des produits
| Référence | Tension nominale | Type | Taille |
|---|---|---|---|
| WDT-6LR-Z2-PRO | 24 V CC | Émetteur | ⌀60 |
| WDT-6LR-Z2-PRO+FT019 (* ) |
Ce produit est le seul à disposer d’une certification sans fil pour l’Indonésie.
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manuel d’instructions (Fr) (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D CAD [dxf]Spécifications du produit
Pièces de rechange
WDT-6LR-Z2-PRO
WDT-6LR-Z2-PRO
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310072-7F1 | 1 | ||||
|
B25110067-F1 | 2～7 Depends on the number of tiers. |
Package contains 5 pieces. |
