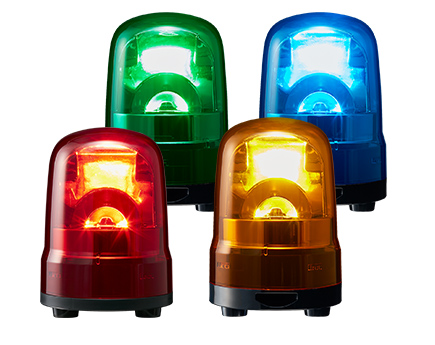

Balises rotatives
SKS/SKH/SKP
Balises rotatives LED robustes avec moteur sans balais, système à double réflecteur et fonctionnement silencieux et longue durée — couramment utilisées sur les AGV, dans les parkings et pour la signalisation d'urgence.

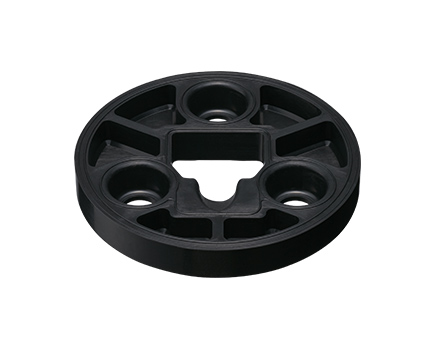

REMARQUE : Utilisez le joint en caoutchouc en option pour augmenter l’indice de protection de IP23 à IP65. (SKS, SKH uniquement)
- Balises de signalisation
- Tournant
- IP23 (droit)
- IP65 (SKS/SKH droit, avec joint en caoutchouc)
- Rouge
- Ambre
- Vert
- Bleu
Caractéristiques du produit
Durable et fiable

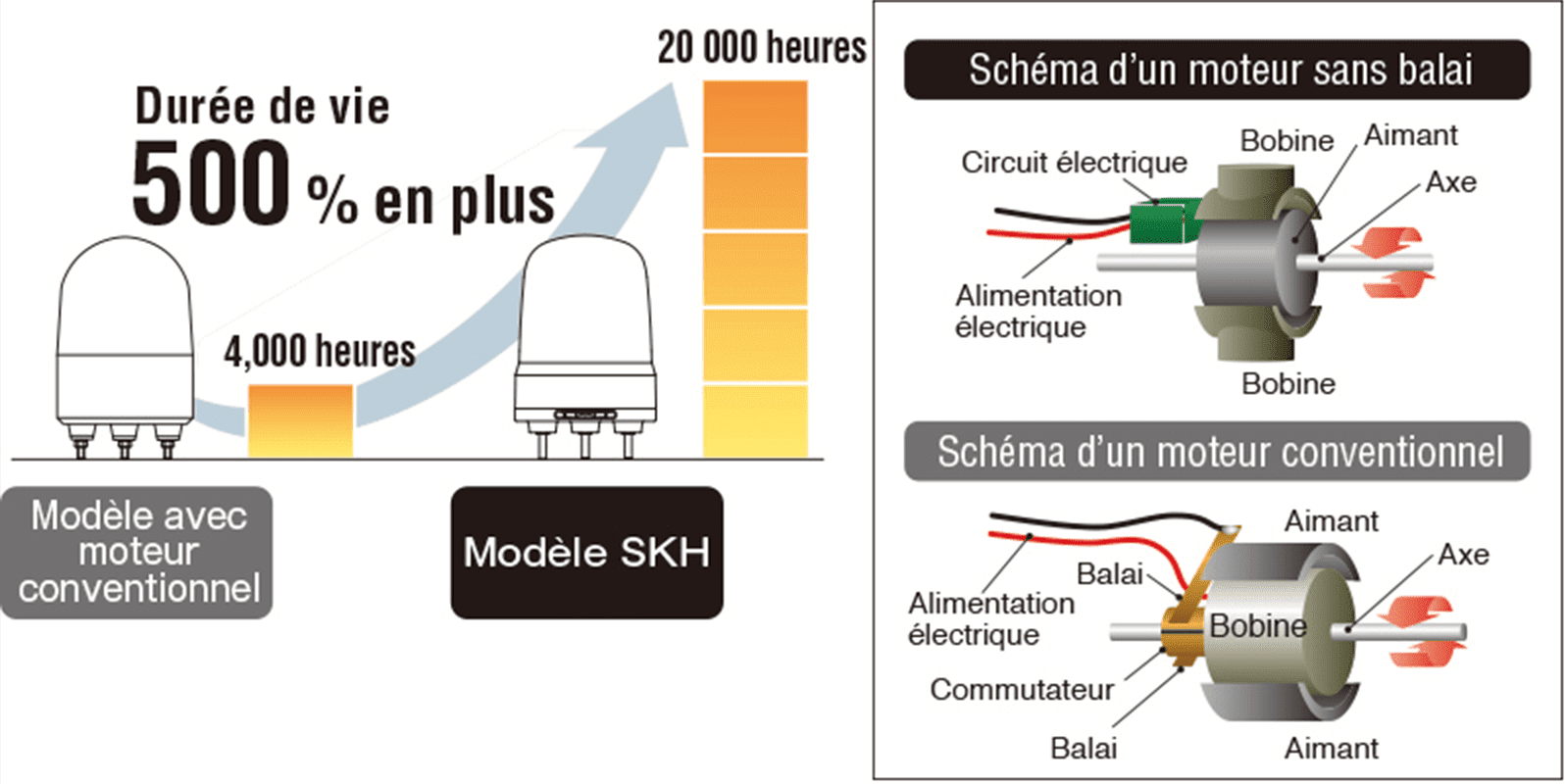

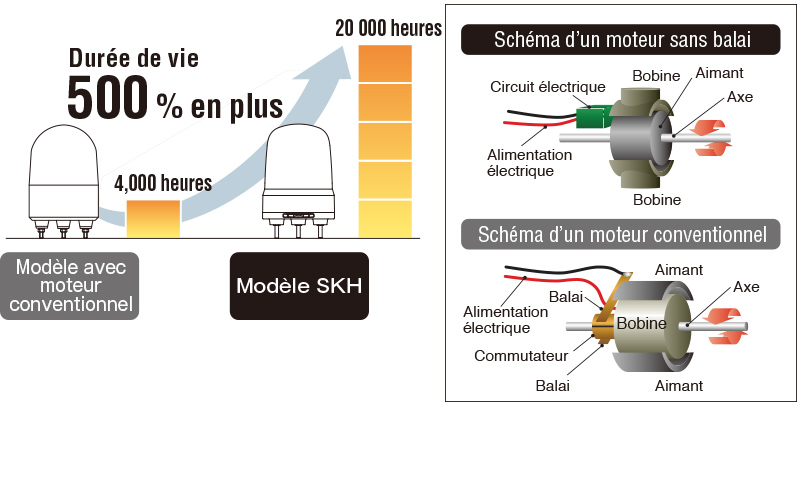

La balise SK est équipée d’un moteur sans balai. Qui produit moins de chaleur qu’un moteur conventionnel et présente une durée de vie plus longue.
La balise SK est équipée d’un moteur sans balai. Qui produit moins de chaleur qu’un moteur conventionnel et présente une durée de vie plus longue.

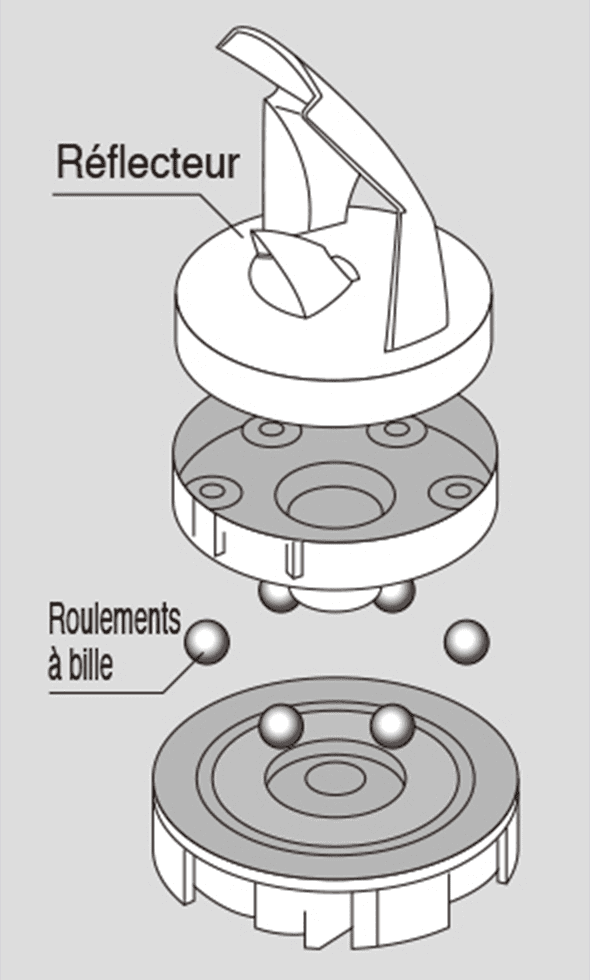

Les roulements à billes en acier, situés à la base du réflecteur.
Sont conçus pour réduire considérablement l’usure dans le temps et assurent une rotation silencieuse du réflecteur.
Les roulements à billes en acier, situés à la base du réflecteur.
Sont conçus pour réduire considérablement l’usure dans le temps et assurent une rotation silencieuse du réflecteur.
Visibilité améliorée

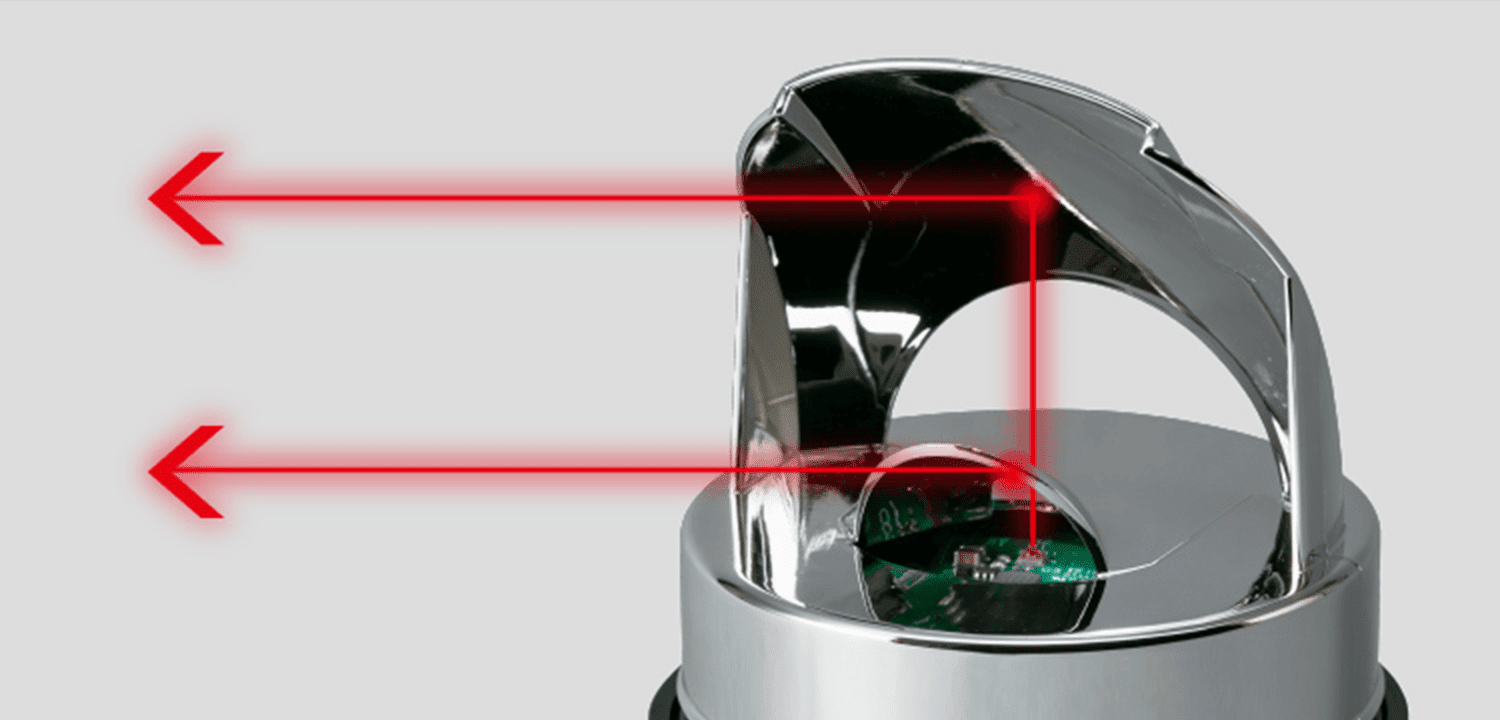

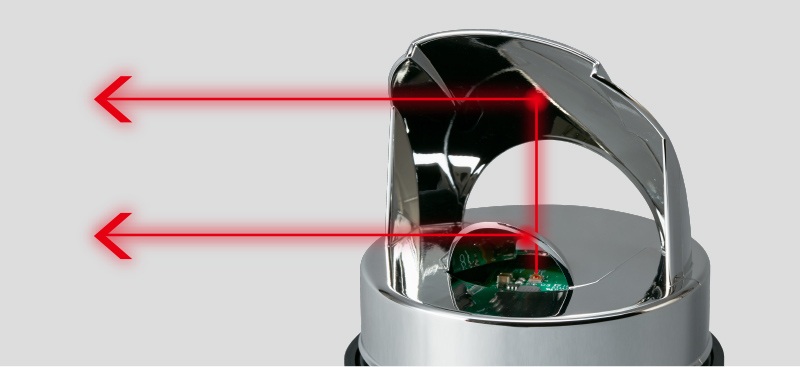

Ce bi-réflecteur de conception récente répartit efficacement la lumière LED, pour un rendement lumineux homogène et puissant.
Ce bi-réflecteur de conception récente répartit efficacement la lumière LED, pour un rendement lumineux homogène et puissant.

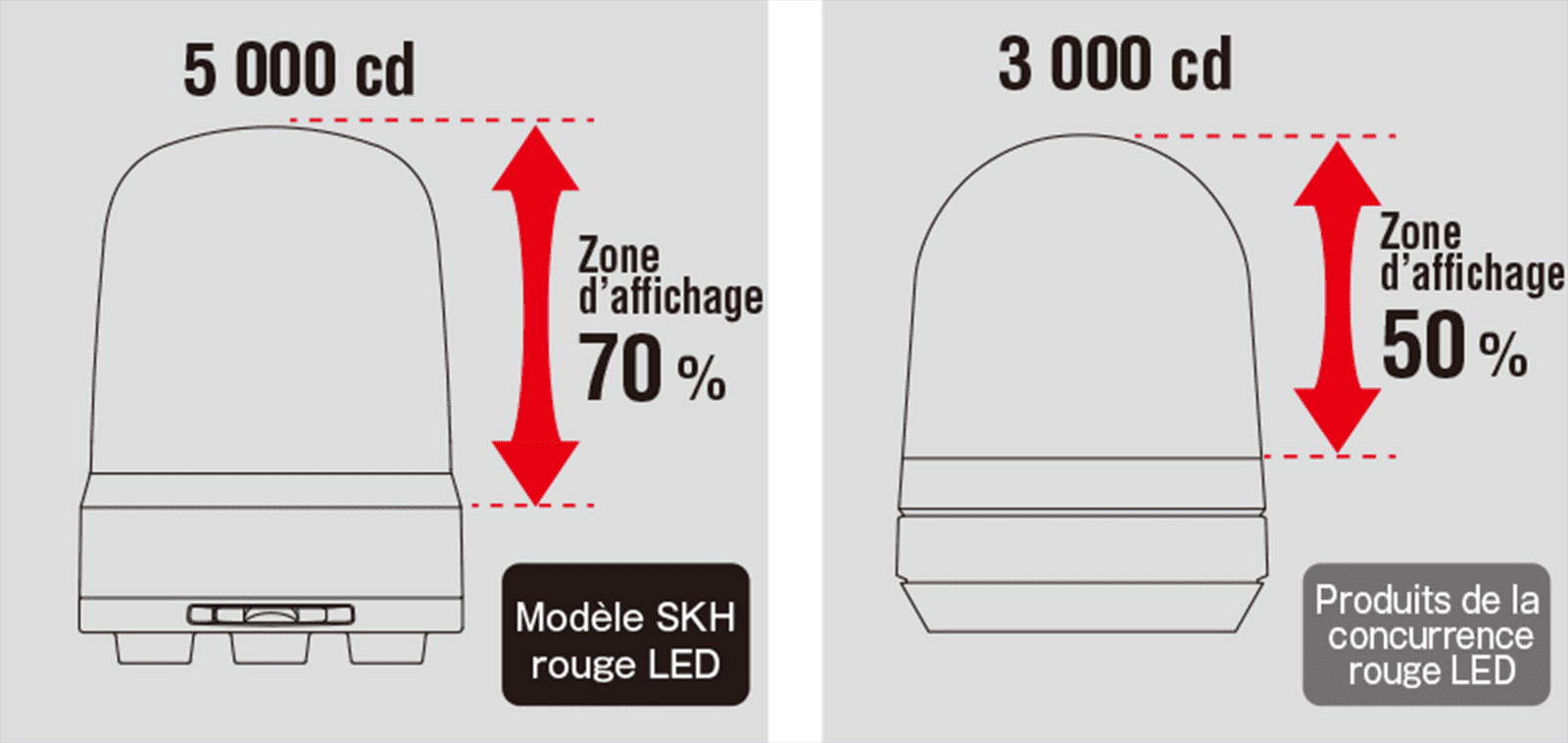

La surface d’émission lumineuse est conçue pour fournir une visibilité optimale et des signaux visuels efficaces.
La surface d’émission lumineuse est conçue pour fournir une visibilité optimale et des signaux visuels efficaces.
Motif lumineux
»[Vidéo] Cliquez ici pour le modèle de clignotement (120 RPM)
Application Examples

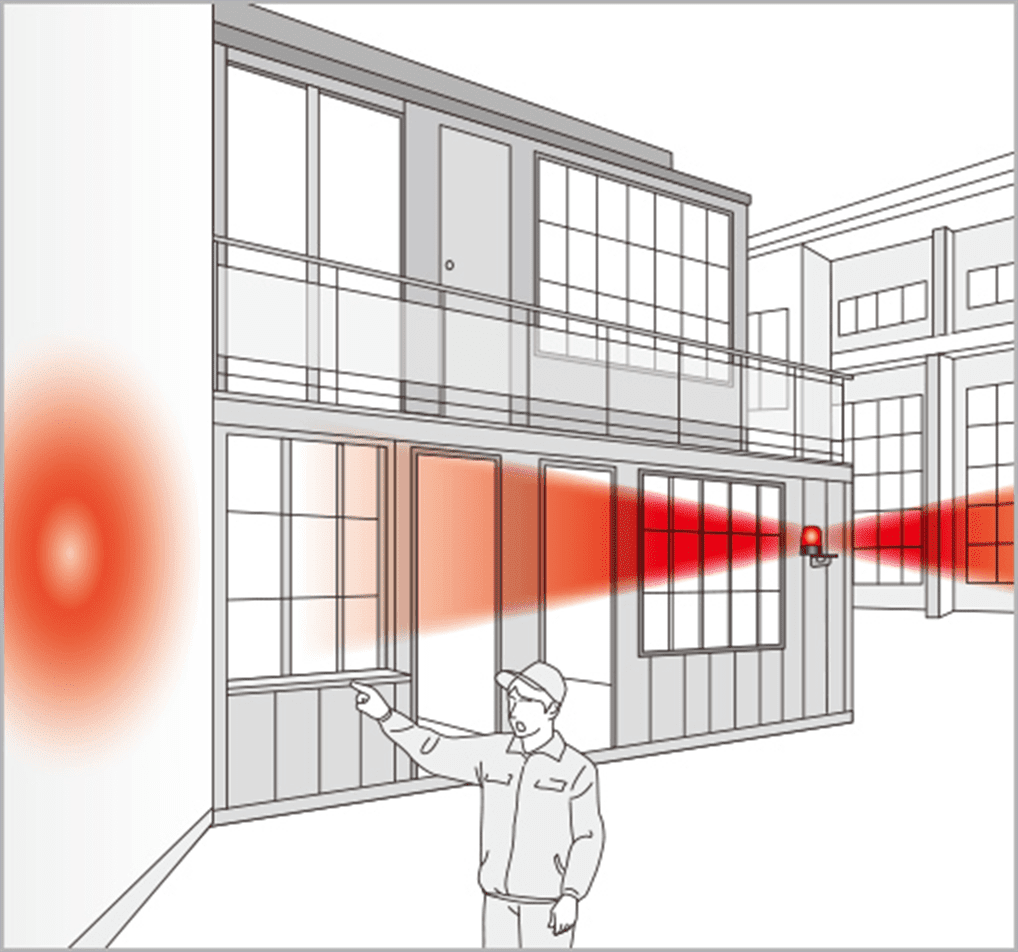

La rotation lumineuse de la balise SK lui permet de fournir une signalisation visuelle efficace dans les situations d’urgence.

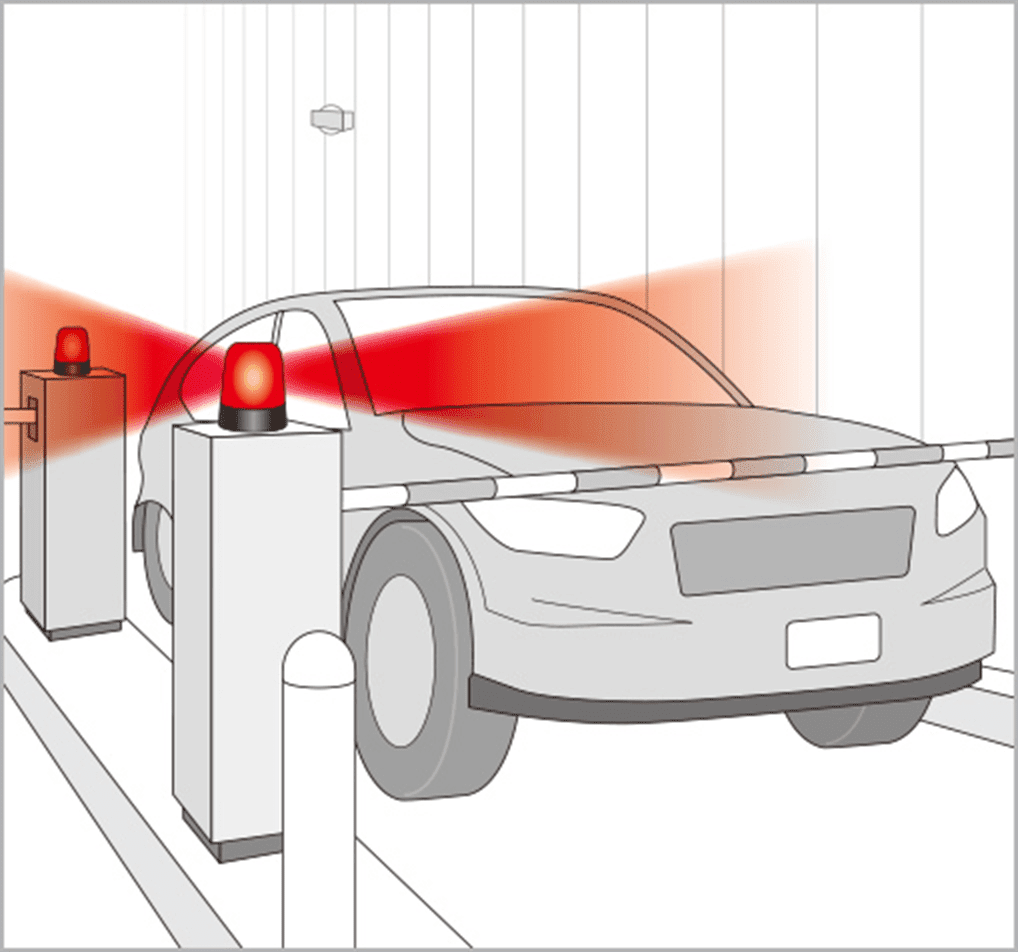

En raison de la longue durée de vie des LED de la balise SK, celle-ci peut être utilisée dans les parkings non surveillés 24 heures sur 24, comme signal d’avertissement permanent.

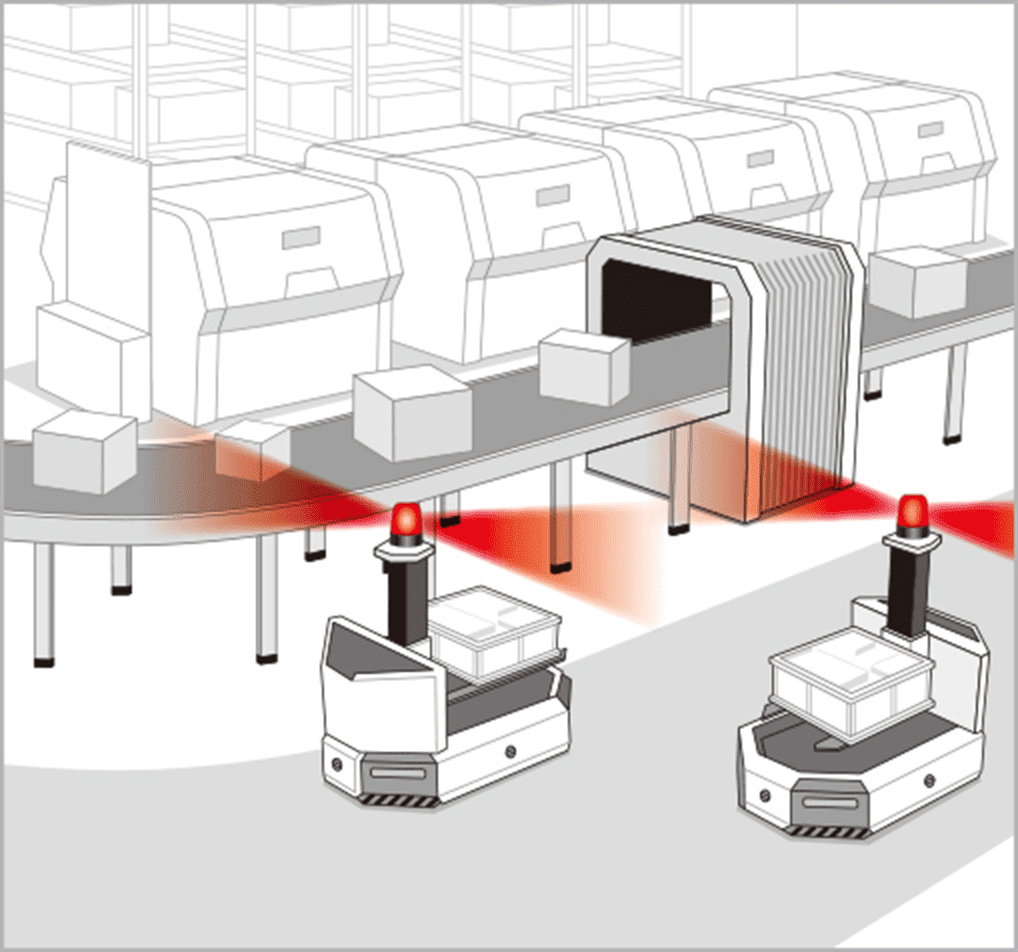

Les balises SK installées sur ces véhicules à guidage automatique émet un signal lumineux et rotatif, afin d’éviter tout accident si une personne traversait la trajectoire d’un véhicule.
La rotation lumineuse de la balise SK lui permet de fournir une signalisation visuelle efficace dans les situations d’urgence.
En raison de la longue durée de vie des LED de la balise SK, celle-ci peut être utilisée dans les parkings non surveillés 24 heures sur 24, comme signal d’avertissement permanent.
Les balises SK installées sur ces véhicules à guidage automatique émet un signal lumineux et rotatif, afin d’éviter tout accident si une personne traversait la trajectoire d’un véhicule.
Échantillon (son/audio)
Configuration du modèle

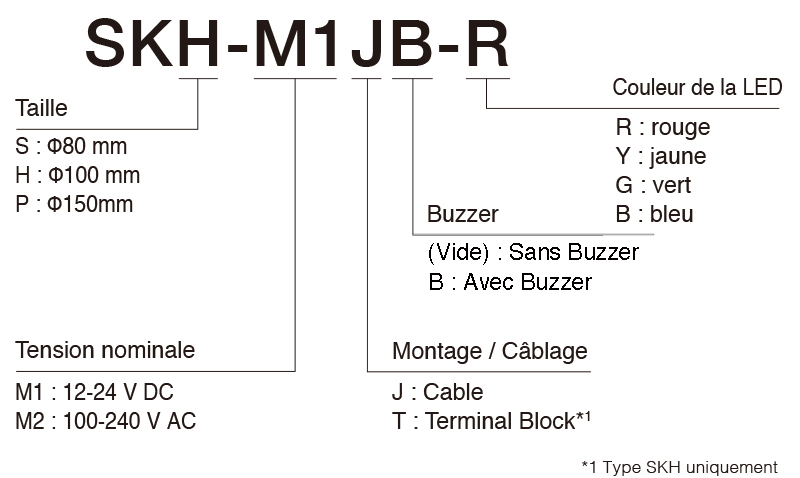

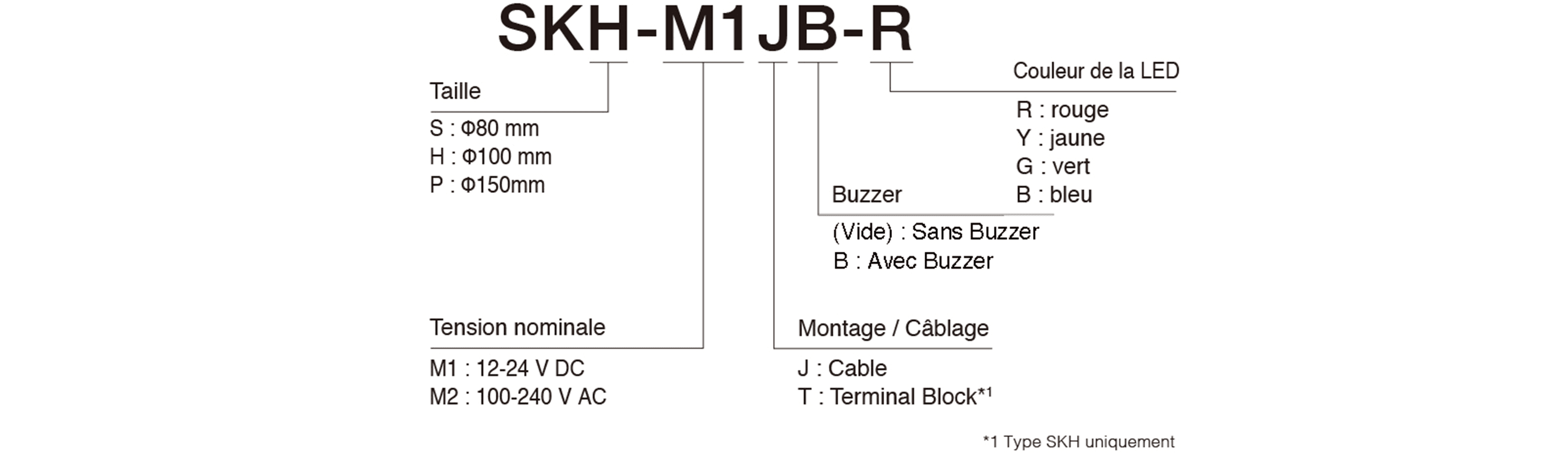

Code du modèle
SKH : uniquement en taille Φ100 mm
Liste des produits
| Modèle | Taille (mm) | Tension nominale | Câblage | Buzzer | Couleur lumineuse |
|---|---|---|---|---|---|
| SKS-M1J-R/Y/G/B | Φ80 | 12 - 24 V CC | Câble | - | Rouge / Orange / Vert / Bleu |
| SKS-M2J-R/Y/G/B | Φ80 | 100 - 240 V CA | Câble | - | |
| SKH-M1J-R/Y/G/B | Φ100 | 12 - 24 V CC | Câble | - | |
| SKH-M1JB-R/Y/G/B | Φ100 | 12 - 24 V CC | Câble | ✔ | |
| SKH-M1T-R/Y/G/B | Φ100 | 12 - 24 V CC | Bornier Push-in | - | |
| SKH-M1TB-R/Y/G/B | Φ100 | 12 - 24 V CC | Bornier Push-in | ✔ | |
| SKH-M2J-R/Y/G/B | Φ100 | 100 - 240 V CA | Câble | - | |
| SKH-M2JB-R/Y/G/B | Φ100 | 100 - 240 V CA | Câble | ✔ | |
| SKH-M2T-R/Y/G/B | Φ100 | 100 - 240 V CA | Bornier Push-in | - | |
| SKH-M2TB-R/Y/G/B | Φ100 | 100 - 240 V CA | Bornier Push-in | ✔ | |
| SKP-M1J-R/Y/G/B | Φ150 | 12 - 24 V CC | Câble | - | |
| SKP-M2J-R/Y/G/B | Φ150 | 100 - 240 V CA | Câble | - |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manuel d'installation (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
2D_CAD［dxf］(SKH)Spécifications du produit
Autre

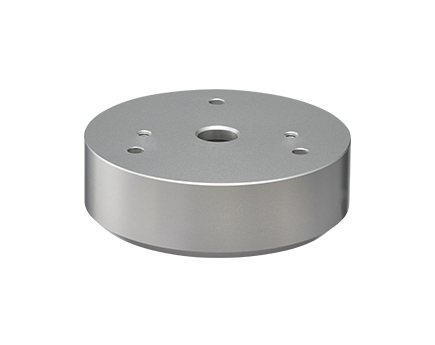

Pièces de rechange
SKS
SKS
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|

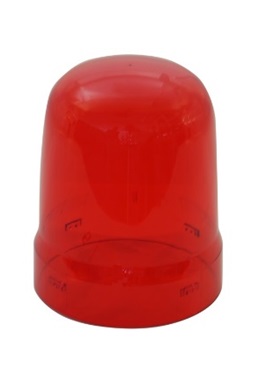

GA0000029-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000030-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000031-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000032-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000794-F1 | 1 |
SKH
SKH
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
|
GA0000033-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|

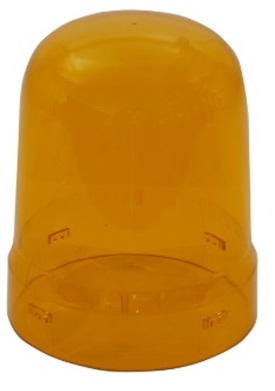

GA0000034-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|

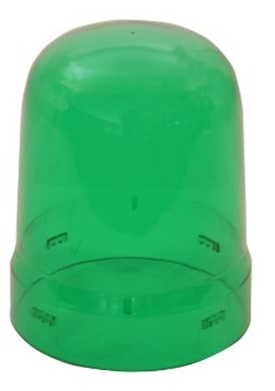

GA0000035-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|

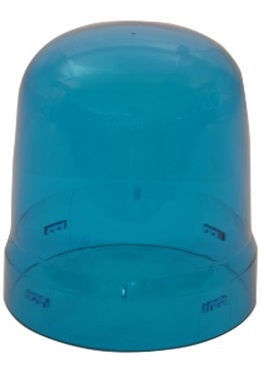

GA0000036-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|

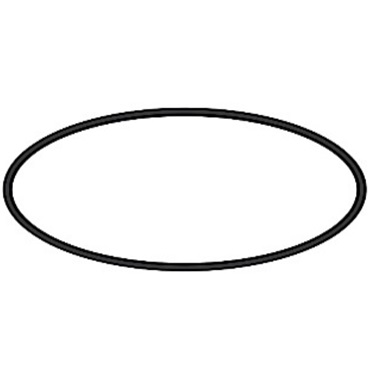

GA0000795-F1 | 1 |
SKP
SKP
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
|
GA0000037-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000038-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000039-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000040-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000796-F1 | 1 |
