Balises multifonctions
SF08/SF10
Balises LED multifonctions haute efficacité SF08/SF10 avec simulation de rotation sans moteur, 22 modes lumineux personnalisables et lentille de Fresnel avancée pour la signalisation industrielle.
REMARQUE : Le degré de protection IP23 peut être augmenté à l'aide du joint en caoutchouc en option.
- Contrôle des E/S
- Φ80
- Φ100
- Balises de signalisation
- Tournant
- Clignotant
- Impulsion
- Alarme Alarmes
- 86dB (SF08)
- 88dB (SF10)
- Intérieur / Extérieur (droit only)
- IP23
- IP65 (avec joint en caoutchouc)
- IP66 (KT) (droit)
- Rouge
- Ambre
- Vert
- Bleu
Caractéristiques du produit
Rendement élevé
Ce modèle sans moteur et sans entretien produit des animations LED, y compris des effets simulés de rotation, de clignotement et d’impulsions.
Ce modèle sans moteur et sans entretien produit des animations LED, y compris des effets simulés de rotation, de clignotement et d’impulsions.

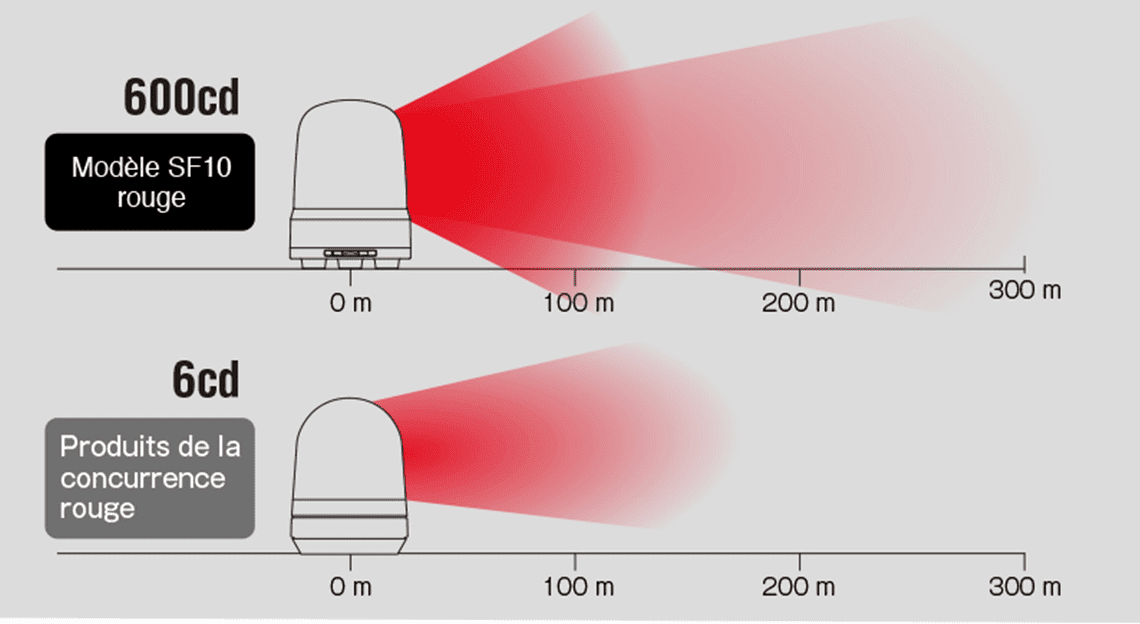

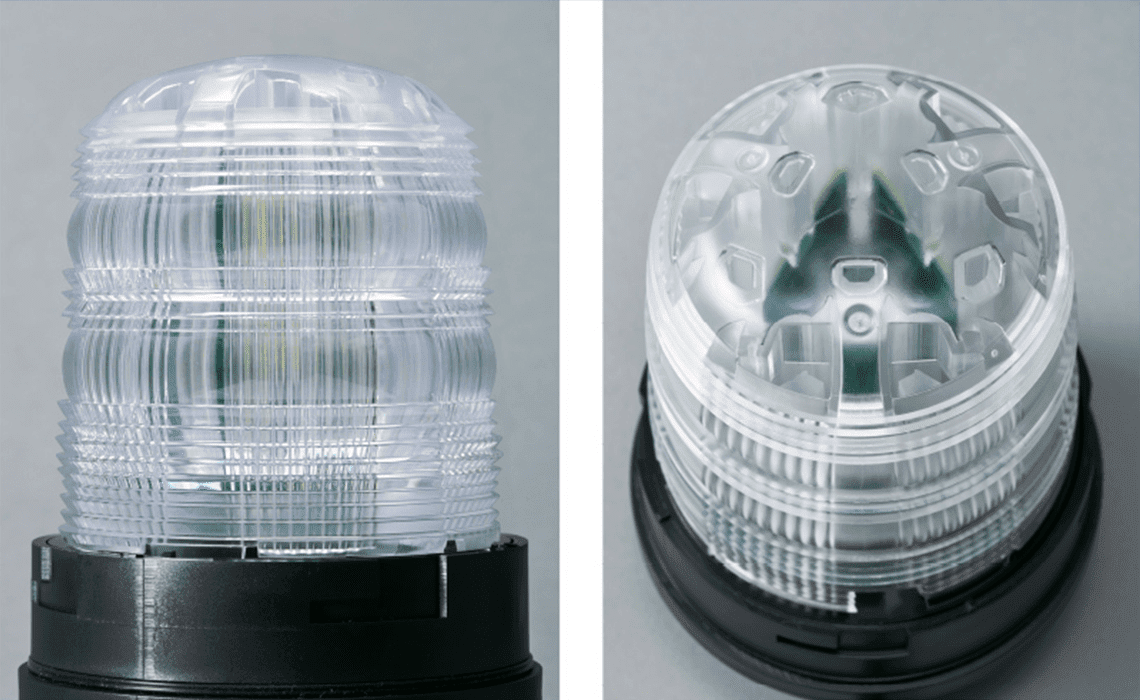

La balise SF intègre la lentille de Fresnel multicouche récemment développées par PATLITE. Cette lentille mince et rigide est capable de capter et de diffuser la lumière plus efficacement qu’une lentille conventionnelle.
La balise SF intègre la lentille de Fresnel multicouche récemment développées par PATLITE. Cette lentille mince et rigide est capable de capter et de diffuser la lumière plus efficacement qu’une lentille conventionnelle.

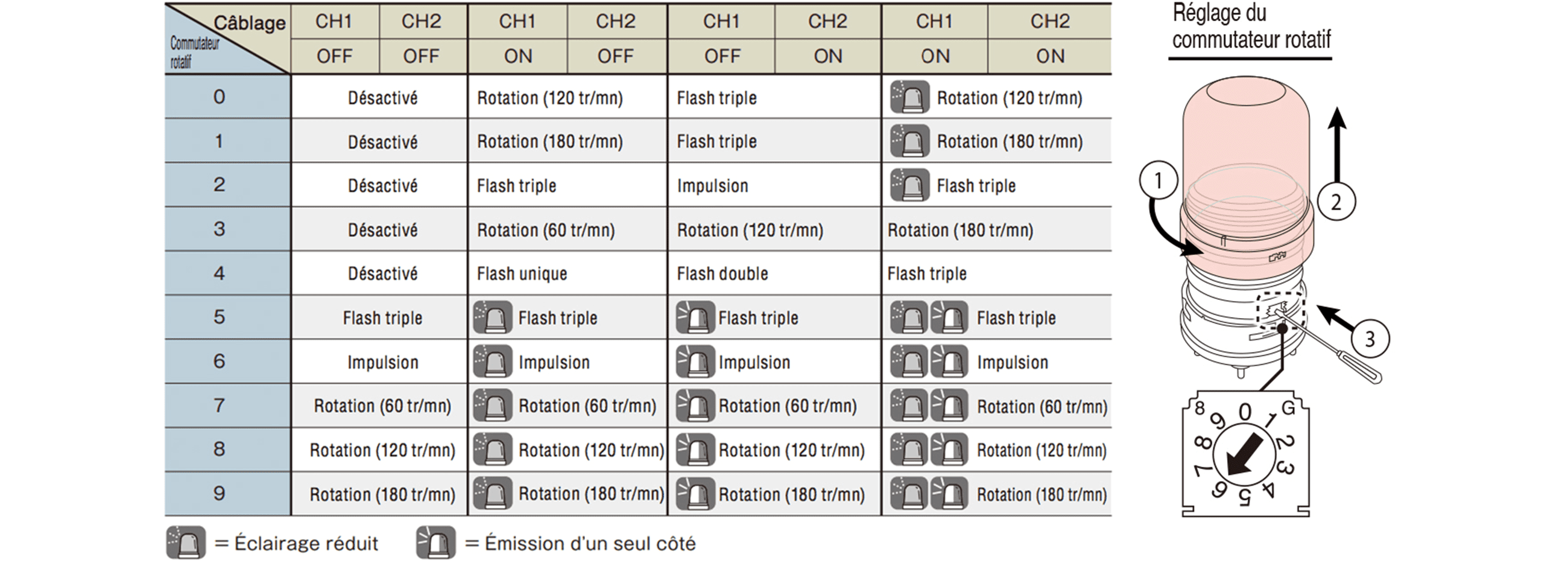

Grand choix de configurations lumineuses
Choisissez parmi 22 configurations lumineuses pour indiquer les différents états de votre zone de travail. La configuration peut être facilement modifiée en ajustant le commutateur rotatif et les circuits de câblage.
[ Exemples d’utilisation ]
- Réduire la luminosité la nuit
- Régler la vitesse du flash en fonction de l’urgence
- Régler les vitesses de rotation en fonction du niveau de danger
»[Vídeo] Réglage du commutateur rotatif
»[Vídeo] Cliquez ici pour voir 22 types de motifs lumineux de la série SF
Exemples d’application

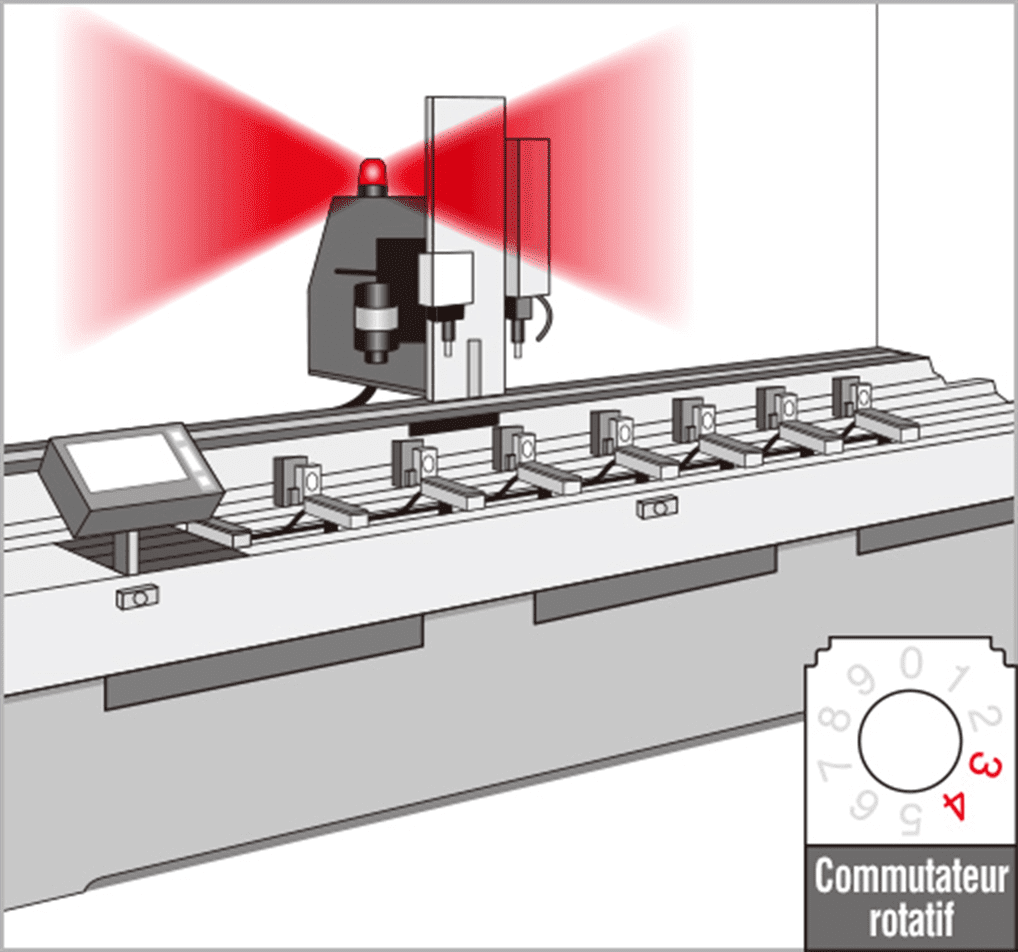

La balise SF est montée sur une machine de remplissage pour indiquer différents états de fonctionnement en utilisant différents réglages de rotation et de clignotement. Choisissez parmi les 22 configurations lumineuses pour fournir des signaux visuels non ambigus.

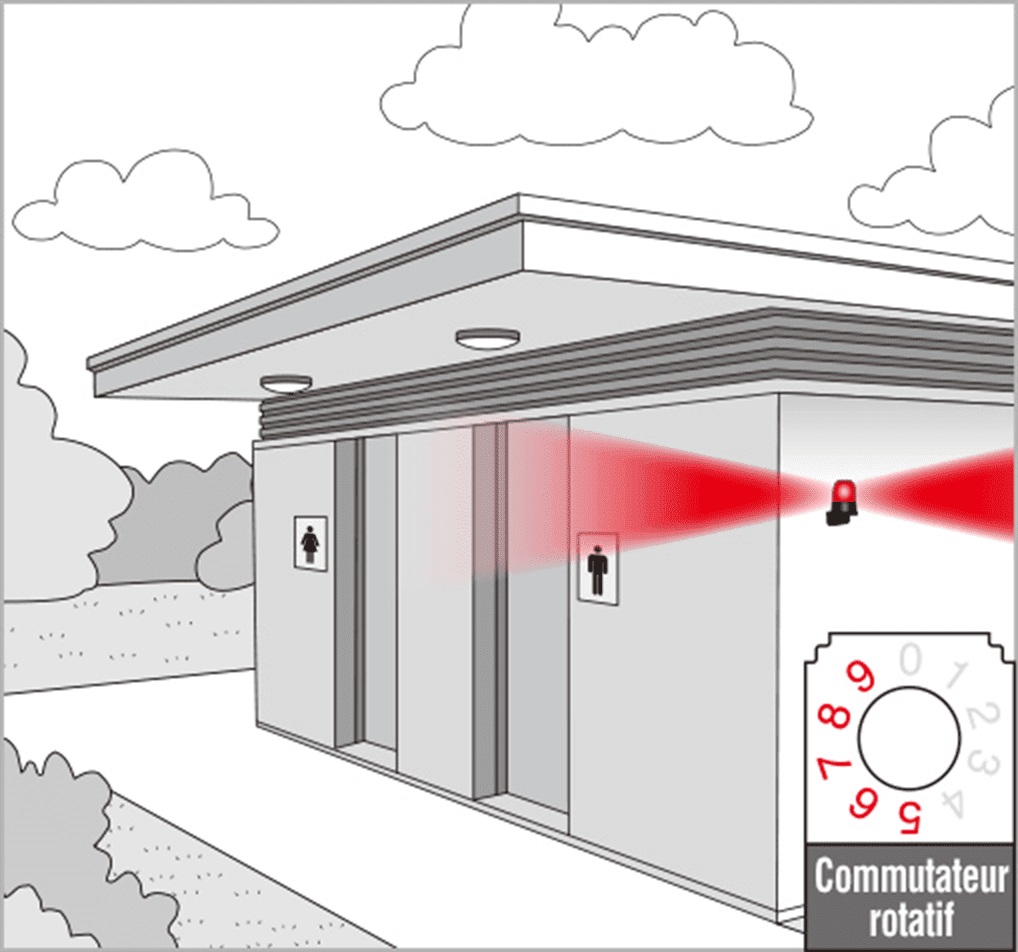

Dès que la balise SF est sous tension, les signaux visuels commencent immédiatement à fonctionner. L’utilisation d’un appareil pour déclencher les fonctions d’exploitation de ce type d’application n’est donc plus nécessaire.

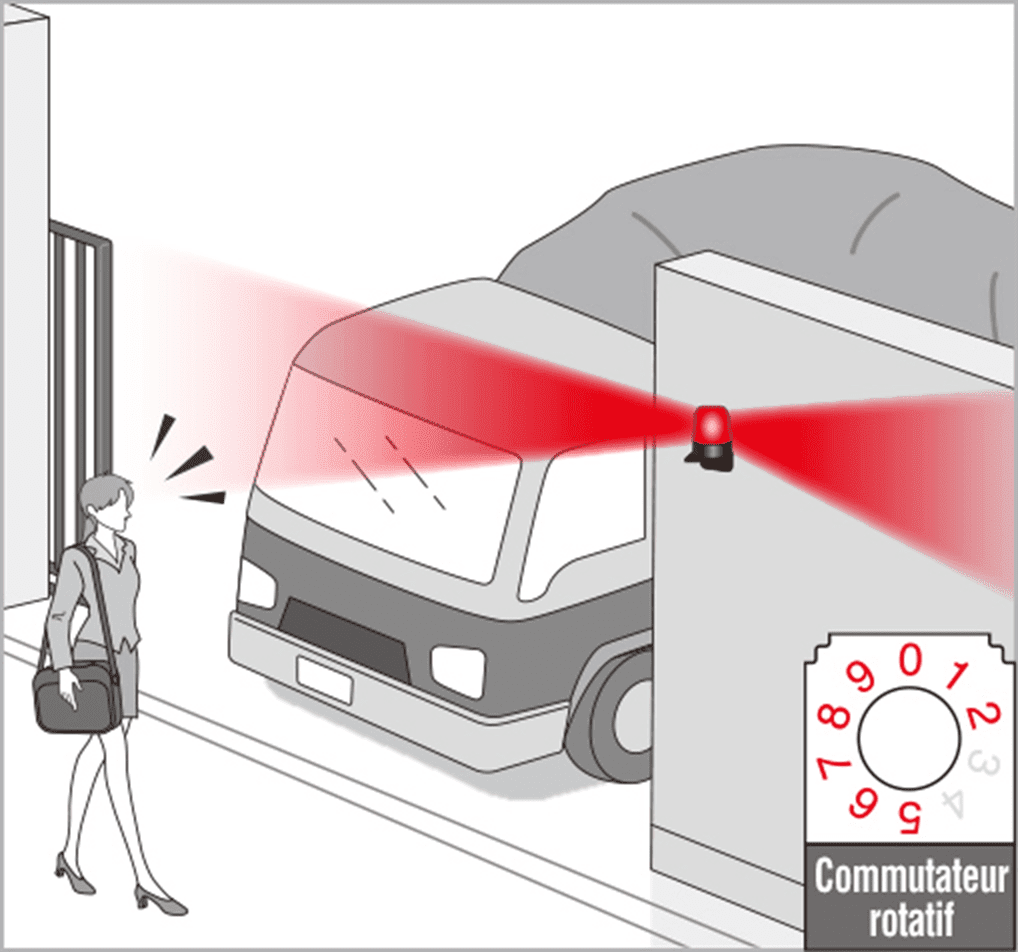

La balise SF est installée sur un portail pour avertir les piétons du passage de gros véhicules. Une minuterie est utilisée pour varier l’intensité de la lumière pendant la période nocturne afin d’éviter d’aveugler les conducteurs.
La balise SF est montée sur une machine de remplissage pour indiquer différents états de fonctionnement en utilisant différents réglages de rotation et de clignotement. Choisissez parmi les 22 configurations lumineuses pour fournir des signaux visuels non ambigus.
Dès que la balise SF est sous tension, les signaux visuels commencent immédiatement à fonctionner. L’utilisation d’un appareil pour déclencher les fonctions d’exploitation de ce type d’application n’est donc plus nécessaire.
La balise SF est installée sur un portail pour avertir les piétons du passage de gros véhicules. Une minuterie est utilisée pour varier l’intensité de la lumière pendant la période nocturne afin d’éviter d’aveugler les conducteurs.
Échantillon (son/audio)
Configuration du modèle

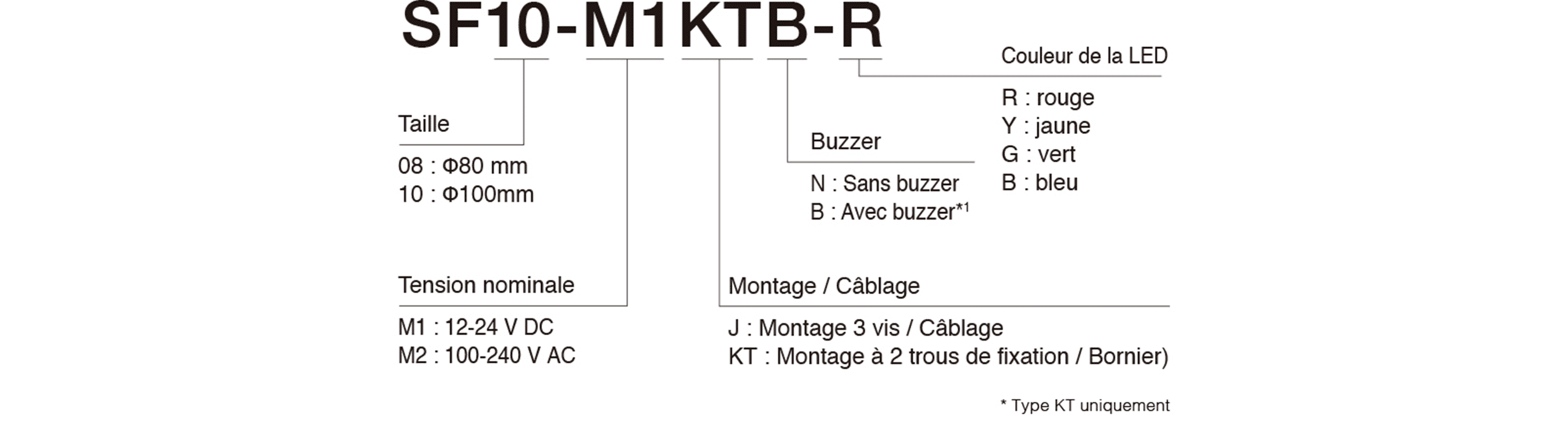

Code du modèle
Liste des produits
| Référence | Taille (mm) | Tension nominale | Câblage et montage | Buzzer | Couleur lumineuse |
|---|---|---|---|---|---|
| SF08-M1JN-R/Y/G/B | φ80 | 12 – 24 V CC | Câble, montage par 3 vis | - | Rouge / Orange / Vert / Bleu |
| SF08-M1KTN-R/Y/G/B | φ80 | 12 – 24 V CC | Bornier à ressort, montage par 2 trous | - | |
| SF08-M1KTB-R/Y/G/B | φ80 | 12 – 24 V CC | Bornier à ressort, montage par 2 trous | ✔ | |
| SF08-M2JN-R/Y/G/B | φ80 | 100 – 240 V CA | Câble, montage par 3 vis | - | |
| SF08-M2KTN-R/Y/G/B | φ80 | 100 – 240 V CA | Bornier à ressort, montage par 2 trous | - | |
| SF08-M2KTB-R/Y/G/B | φ80 | 100 – 240 V CA | Bornier à ressort, montage par 2 trous | ✔ | |
| SF10-M1JN-R/Y/G/B | φ100 | 12 – 24 V CC | Câble, montage par 3 vis | - | |
| SF10-M1KTN-R/Y/G/B | φ100 | 12 – 24 V CC | Bornier à ressort, montage par 2 trous | - | |
| SF10-M1KTB-R/Y/G/B | φ100 | 12 – 24 V CC | Bornier à ressort, montage par 2 trous | ✔ | |
| SF10-M2JN-R/Y/G/B | φ100 | 100 – 240 V CA | Câble, montage par 3 vis | - | |
| SF10-M2KTN-R/Y/G/B | φ100 | 100 – 240 V CA | Bornier à ressort, montage par 2 trous | - | |
| SF10-M2KTB-R/Y/G/B | φ100 | 100 – 240 V CA | Bornier à ressort, montage par 2 trous | ✔ |
Instruction Manual/Specifications/Outside Drawing
(*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
Manuel d'installation (*) Le service de téléchargement des données sur ce site est réputé avoir convenu des conditions "".
manuel d'instructions
CAO 2D / CAO 3D
-
3D CAD［STEP］
SF08［dxf］Spécifications du produit
Autre
Pièces de rechange
SF08
SF08
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|

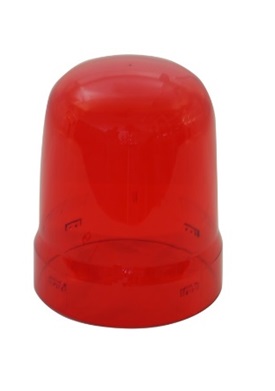

GA0000029-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000030-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000031-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000032-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000794-F1 | 1 | ||||
|

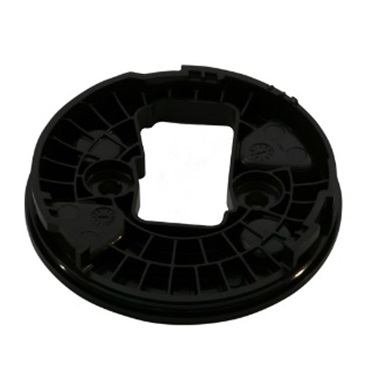

GA0000512-F1 | 1 |
Includes waterproof ring and waterproof gasket. |
|||
|

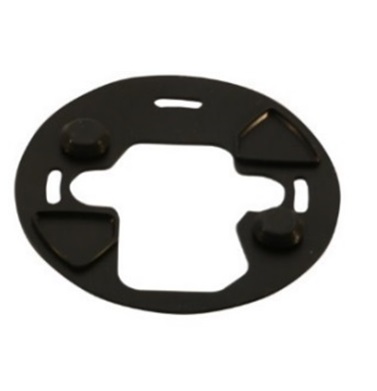

GA0000498-F1 | 1 |
SF10
SF10
Pièces de rechange
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
|
GA0000033-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|

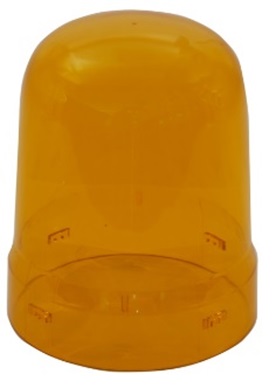

GA0000034-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|

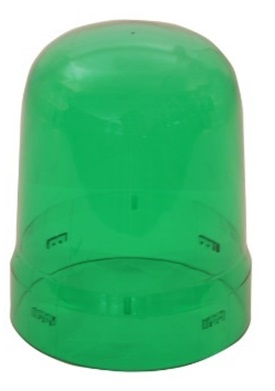

GA0000035-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|

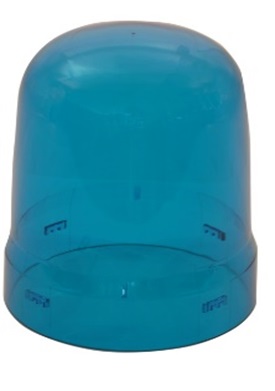

GA0000036-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|

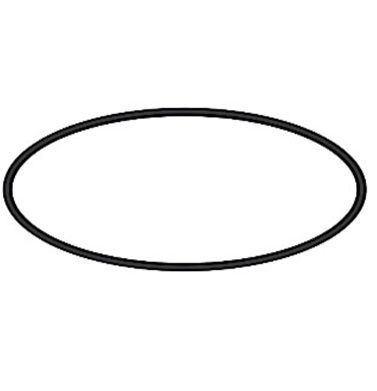

GA0000795-F1 | 1 | ||||
|

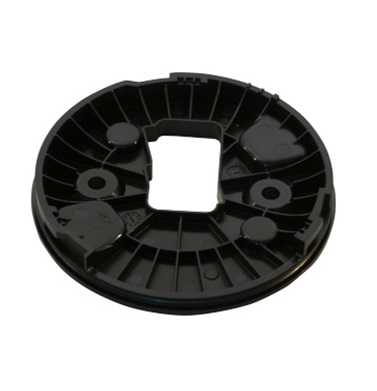

GA0000513-F1 | 1 |
Includes waterproof ring and waterproof gasket. |
|||
|

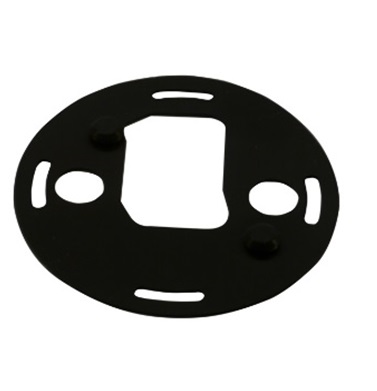

GA0000499-F1 | 1 |
