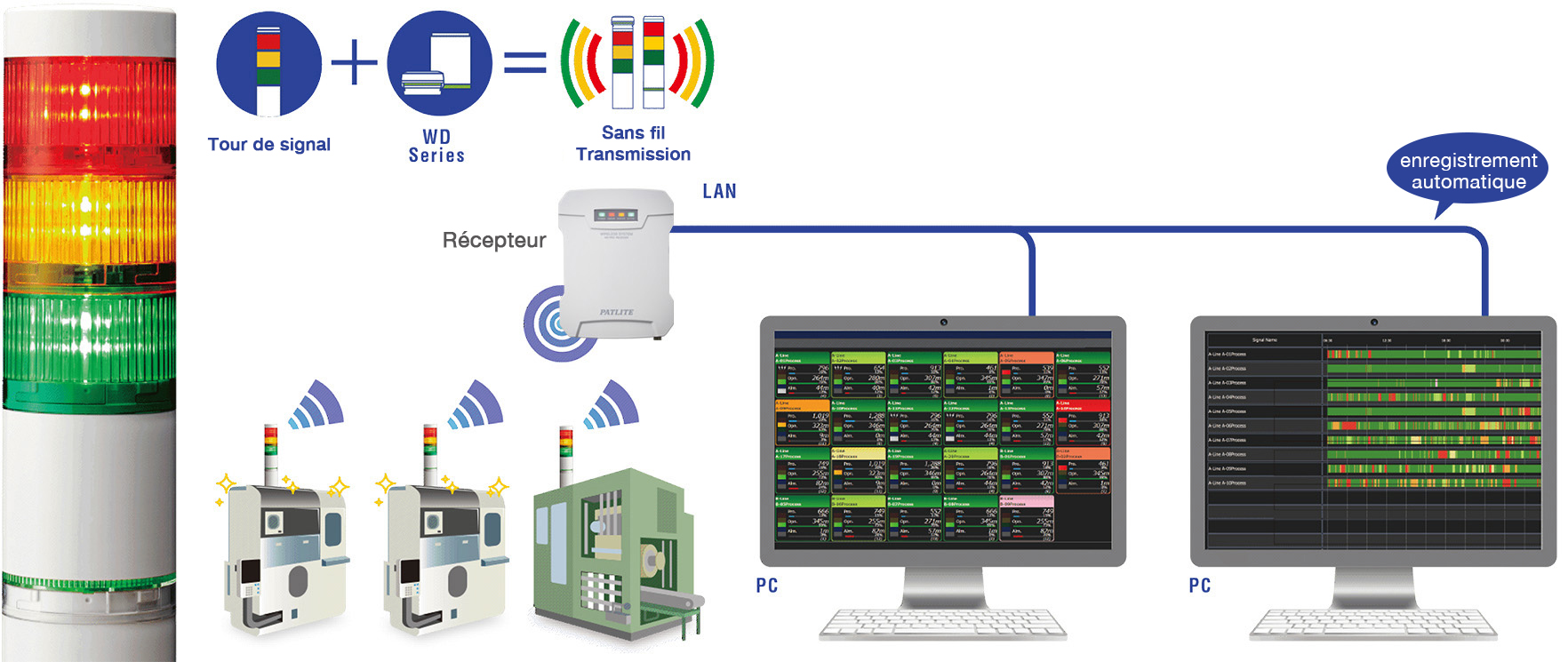

Prodotti della serie WD
Cet émetteur est compatible avec nos tours de signalisation des séries LE et LME,
qui existent depuis 1998.
WDT-6M-Z2
Tour de signal compatible : série LME*1
Consommation de courant : typ.20mA
Portée de communication : ligne de visée 30 m*2
WDT-5E-Z2
Tour de signal compatible : Série LE*1
Consommation de courant : typ.20mA
Portée de communication : ligne de visée 30 m*2
*1 Il existe certaines restrictions à la compatibilité des Signal Towers.
*2 En raison des caractéristiques des ondes radio, cette valeur n'est qu'un point de référence.
Installation de l'émetteur

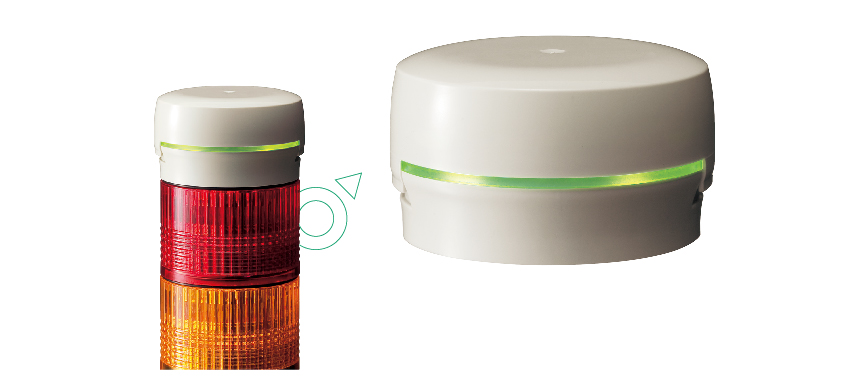

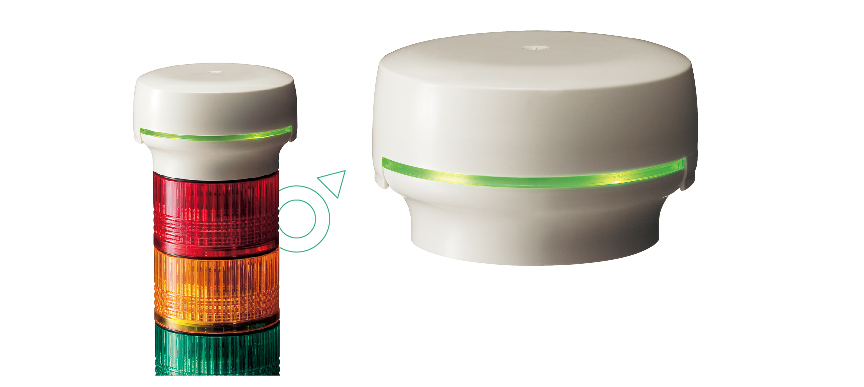

Placez le support de l'émetteur A sur la tour de signal et fixez avec la vis centrale.
Ensuite, fixez le couvercle supérieur B sur le support et tournez-le jusqu'à ce qu'il soit verrouillé en place.
(L'une des lignes de signal devra être affectée comme source d'alimentation.)
Cet émetteur est compatible avec nos tours de signaux de la série LR, qui existent depuis 2016.
WDT-4LR-Z2
Tour de signal compatible : Série LR4
Consommation de courant : typ.20mA
Portée de communication : ligne de visée 30 m*
WDT-5LR-Z2
Tour de signal compatible : Série LR5
Consommation de courant : typ.20mA
Portée de communication : ligne de visée 30 m*
WDT-6LR-Z2
Tour de signal compatible : Série LR6
Consommation de courant : typ.20mA
Portée de communication : ligne de visée 30 m*
*En raison des caractéristiques des ondes radio, cette valeur n'est qu'un point de référence.

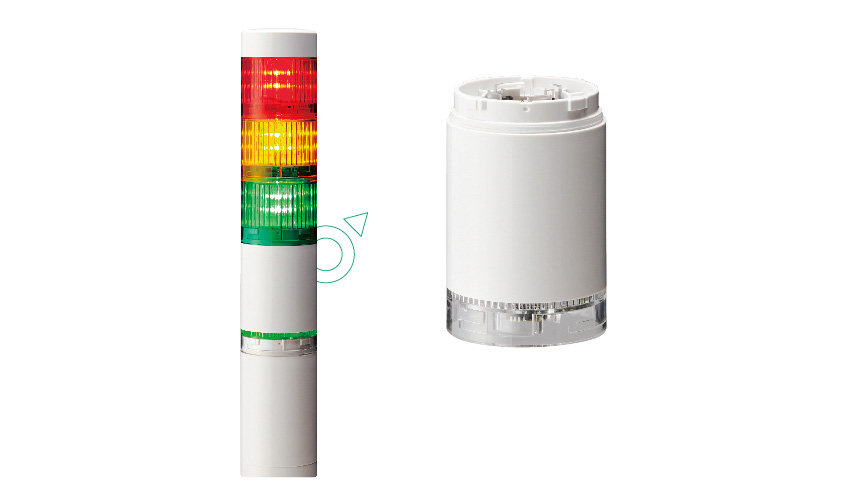

Installation de l'émetteur

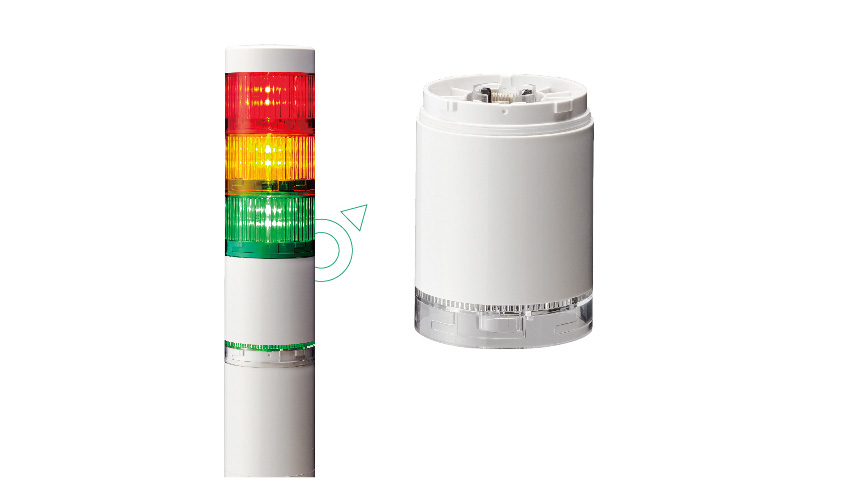

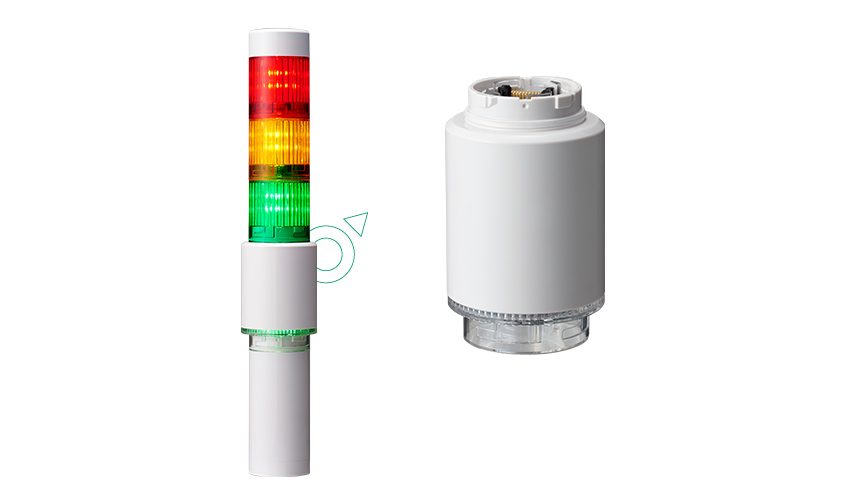

Placez simplement l'émetteur sur la tour de signal et tournez-le pour le verrouiller.
Aucun outil nécessaire.
| Spécifications de l'émetteur | |||||
|---|---|---|---|---|---|
| Numéro de modèle | WDT-4LR-Z2 | WDT-5LR-Z2 | WDT-6LR-Z2 | WDT-5E-Z2 | WDT-6M-Z2 |
| Tour de signal compatible | Série LR4 | Série LR5 | Série LR6 | Série LE *1 | Série LME *1 |
| Tension nominale | 24 V CC | ||||
| Voltage Range | 19,0 ～ 26,4 V CC | 21,6 ～ 26,4 V CC | |||
| Consommation de courant nominale | 55mA | 20mA | |||
| Température ambiante de fonctionnement | -10℃～+50℃ | -10℃～+60℃ | |||
| Humidité ambiante de stockage | 85% HR ou moins (sans condensation) | ||||
| Température ambiante de stockage | -20℃～+60℃ | -20 ° C à 70 ° C (sans congélation) | |||
| Position de montage | Au-dessus de l'unité de carrosserie | Au sommet de la tour de signal | |||
| Emplacement de montage | Intérieur | ||||
| Direction de montage | Droit | ||||
| Indice de protection | IP65 (CEI 60529) 、 NEMA TYPE 4X, 13 | Conforme à celle de la tour de signal jointe | |||
| Masse | 70g | 74g | 85g | 52g | |
| Nombre de contacts | 6 points (rouge, ambre, vert, bleu, blanc, buzzer) | 4 points (choisissez 4 parmi Rouge, Ambre, Vert, Bleu, Blanc)*2 | |||
| Temps de réaction d'entrée | 100 ms ou plus | ||||
| Unité d'affichage | Indicateur de statut | ||||
| Unité d'opération | Interrupteur DIP | ||||
| Entrée de contact externe | Entrée de signal de contrôle | ||||
*1 Certains modèles ne sont pas compatibles.
*2 1 point est utilisé pour l'alimentation, le nombre de contacts pouvant être utilisés est donc de 4.

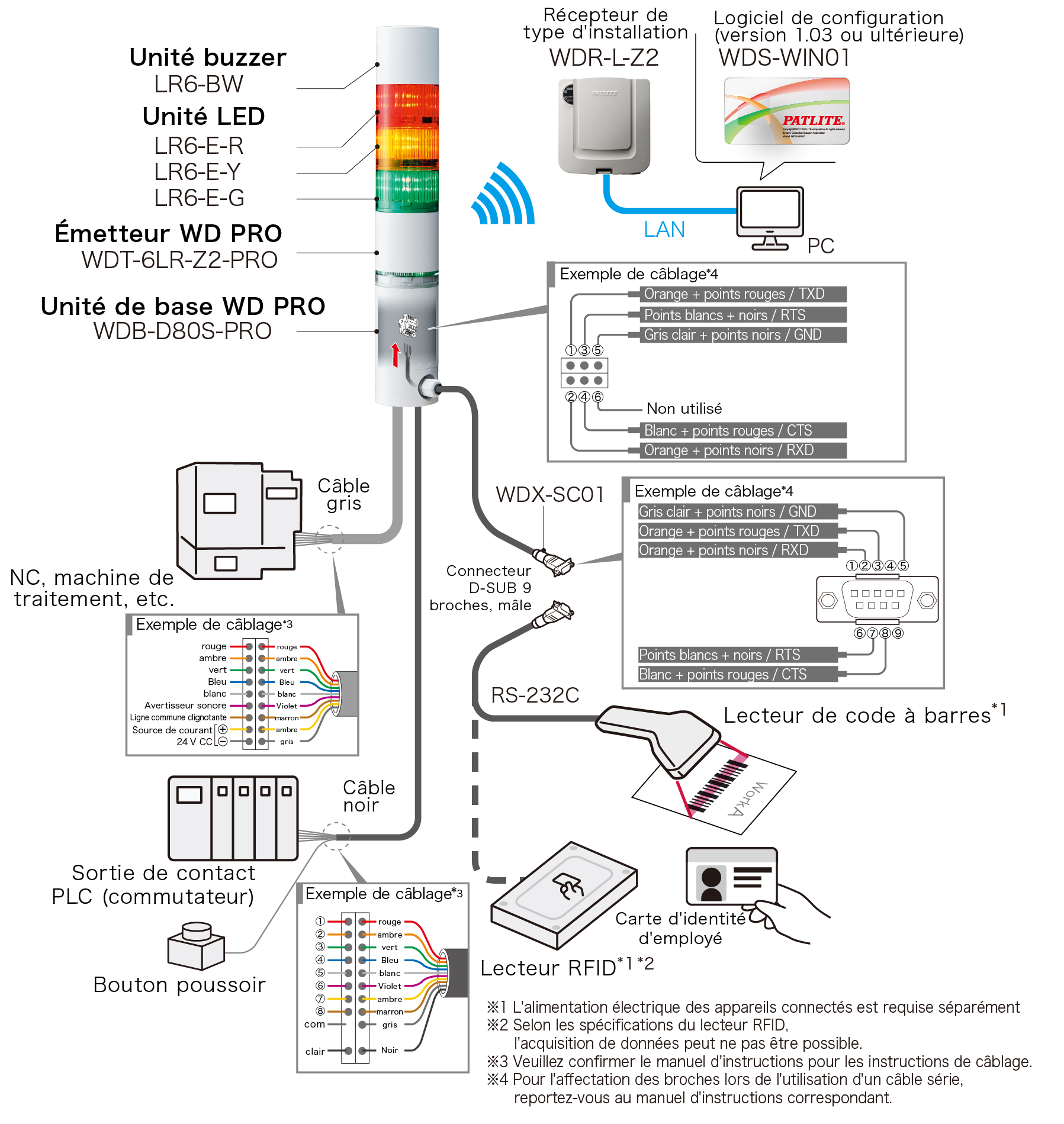

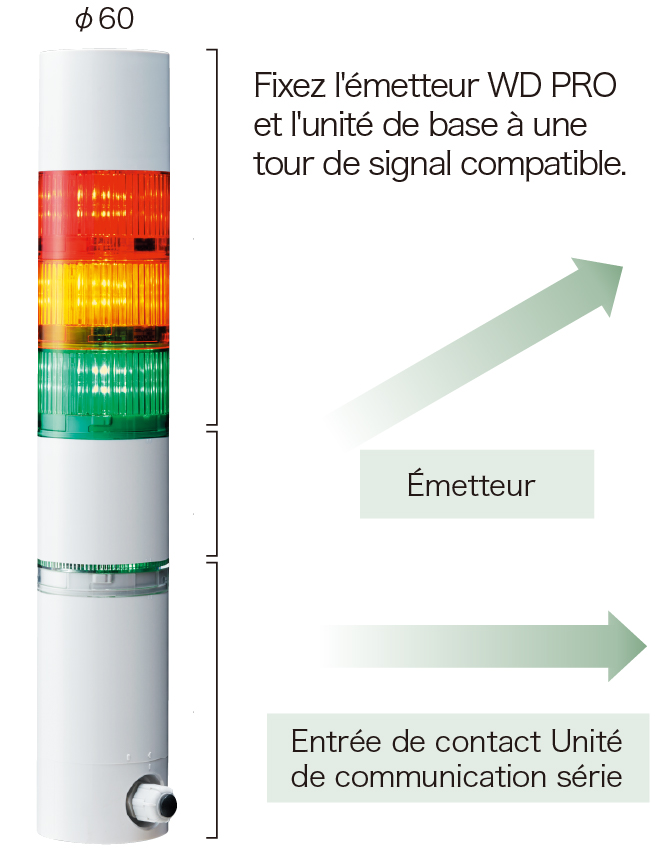

Permet une visualisation facile des 4M (Homme, Machine, Matériel, Méthode).
Émetteur WD PRO
WDT-6LR-Z2-PRO
Tour de signal compatible : Série LR6
Consommation de courant : max 110mA
(valeur totale pour l'émetteur et l'unité de base)
Portée de communication : ligne de visée 30 m*
*En raison des caractéristiques des ondes radio, cette valeur n'est qu'un point de référence.

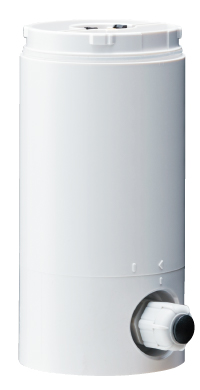

Unité de base WD PRO
WDB-D80S-PRO
RS-232C
Parallèle : 8 entrées de contact
Effacer l'entrée
REMARQUE) Cette unité de base n'est pas compatible avec les émetteurs de la série WD-Z2.
| Spécifications de l'émetteur | ||||
|---|---|---|---|---|
| Numéro de modèle | WDT-6LR-Z2-PRO | |||
| Modèles connectables | WDB-D80S-PRO | |||
| Tension nominale | 24 V CC | |||
| Plage de tension de fonctionnement | 24 V CC ±10% | |||
| Consommation de courant nominale | Max. 110mA (tension appliquée: 24V DC) | |||
| Température ambiante de fonctionnement | -10℃～+50℃ | |||
| Humidité ambiante de fonctionnement | 85% HR ou moins (sans condensation) | |||
| Température ambiante de stockage | -20℃～+60℃ | |||
| Humidité ambiante de stockage | 85% HR ou moins (sans condensation) | |||
| Montage | Empilé sur le dessus du WDB-D80S-PRO | |||
| Emplacement de montage | Intérieur | |||
| Direction de montage | Droit | |||
| Indice de protection | IP65 (CEI 60529) 、 NEMA TYPE 4X, 13 | |||
| Masse | 90g | |||
| Nombre de contacts | 6 points (rouge, ambre, vert, bleu, blanc, buzzer) + 8 points (binaire 0 à 255) + 1 point (effacer l'entrée) | |||
| Temps de réaction d'entrée | 100 ms ou plus | |||
| Unité d'affichage | Indicateur de statut | |||
| Unité d'opération | Interrupteur DIP | |||
| Entrée de contrôle externe | Entrée de signal de contrôle | |||
